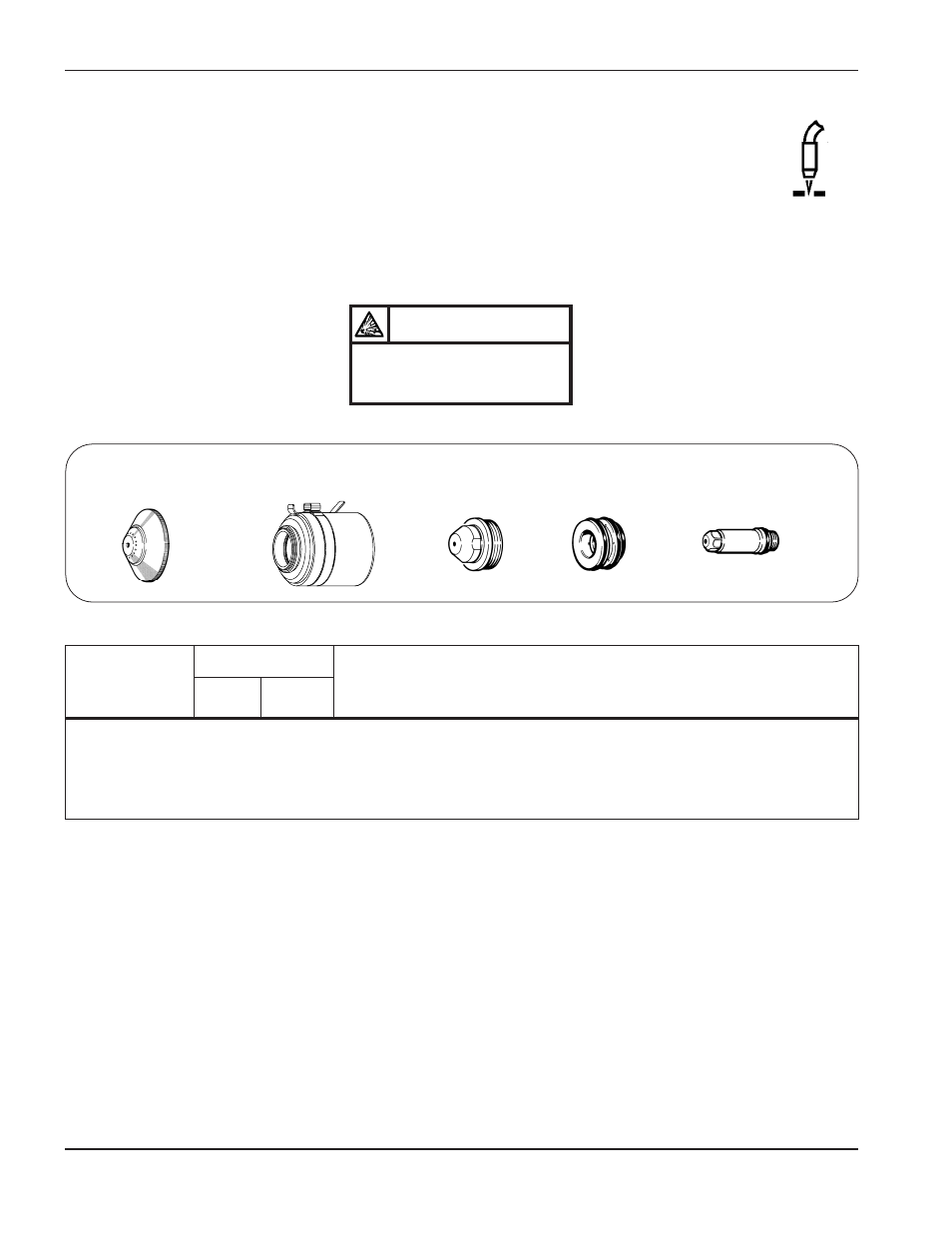

Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 - Handbuch (Seite 108)

6-26 HySpeed HT2000 Betriebsanleitung
BEDIENUNG
22
Abstand Anfangs- Licht- Bewegungs-
Plasmagasdurchfluss % Sekundärgas Brenner zum Brenner- bogen Schneid- verzögerung
Preflow % Cutflow % Druck (N
2
) Werkstück Lochstechhöhe Spannung geschwindigkeit in etwa
Blechdicke (H35) (H35) (psi/ bar) (mm) (mm) (V) (mm/min.) (sek.)
1 ⁄ 8 " 3 mm 13 13 60/4 2,5 5 130 1260
3
⁄
16
" 5 mm 3 6 135 1060 0,5
1
⁄
4
" 6 mm 22 22 130 5 10 140 890 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 5 10 140 750 0,5
1 ⁄ 2 " 13 mm 5 10 145 630 1,0
Rostfreier Stahl
100 A – H35 Plasma/N
2
Sekundär
Argon-Wasserstoff-Regelventil (Nr. 037109) erforderlich*
Diese Gaskombination ergibt eine gute Schneide-Geschwindigkeit, wenig Bartbildung und
ist sehr wirtschatflich. Es kann etwas Oberflächennitrierung auftreten und eine Oberflächen-
Oxidation der Legierungselemente kann entstehen.
SCHNEIDEN
*Siehe Abschnitt 7 zur Installation und dem Betrieb mit Argon-Wasserstoff-Regelventil.
Anmerkungen: Argon-Wasserstoff Plasmagas-Einlaßdruck auf 8,3 bar einstellen.
Stickstoff Schutzgas-Einlaßdruck auf 6,2 bar einstellen.
Produktionsschneiden bei einer Dicke von mehr als 10 mm wird nicht empfohlen.
Nur über Wasser
020448
Schild
120837
Brennerkappe
020611
Düse
020607
Wirbelring
020415
Elektrode
Beim Schneiden mit
Argon-Wasserstoff keine
Wasserglocke verwenden!
WARNUNG
