HySpeed HT2000 Betriebsanleitung 4-3
INBETRIEBNAHME
9/17/98
Modul-Erdung und Erdungsüberprüfungen
Siehe Erdungsanforderungen im Abschnitt Vorinstallationen dieses Handbuches bezüglich der
Erdungsspezifikationen.
Siehe Anhang B bezüglich der Anforderungen für die Anlagenerdung.
Vor Inbetriebnahme der HT2000-Anlage sind die folgenden Erdungsprüfungen vorzunehmen, um korrekten
Betrieb, Personenschutz und Senkung der Hochfrequenz-Störstrahlung sicherzustellen:
• Es ist sicherzustellen, daß die Masseleitung des Netzkabels ordnungsgemäß an der Masse in der
Unterbrecherbox angeschlossen ist.
• Es ist sicherzustellen, daß die Masseleitung des Netzkabels ordnungsgemäß an Polklemme TB1 der
Stromquelle der HT2000-Anlage angeschlossen ist. Siehe Netzanschluß unter Vorinstallationen in dieser
Betriebsanleitung.
• Es ist sicherzustellen, daß die elektrischen Verbindungen fest sind, um übermäßige Erhitzung zu
vermeiden.

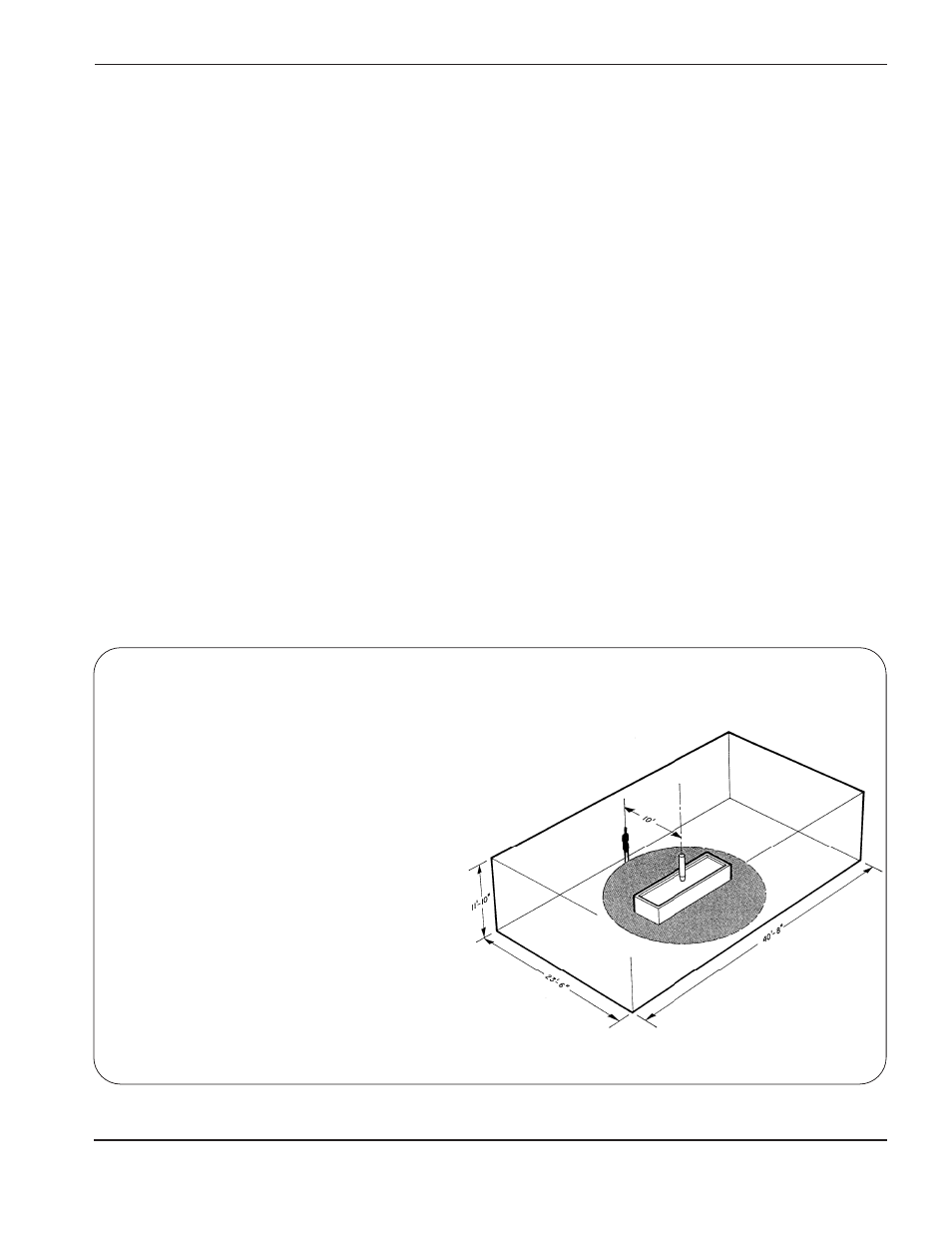

Abbildung 4-1 Geräuschpegel (Dezibel)
Über Wasser 150 mm ohne 106 dbA
Wasserglocke
Über Wasser 150 mm mit 104 dbA
Wasserglocke
Wasser an der Plattenunterseite 100 dbA
ohne Wasserglocke
Wasser an der Plattenunterseite 95 dbA
mit Wasserglocke
Wasser 75 mm über Platte 75 dbA
ohne Wasserglocke
Wasser 75 mm über Platte mit 72 db
Wasserglocke
Geräuschpegel
Abbildung 4-1 gibt die Geräuschpegel in Dezibelwerten an, die eine Person erfährt, welche in etwa 3 m Entfernung
vom Brenner in einem abgegrenzten Bereich steht, unter variierenden Einstellungsbedingungen, während des
Schneidens von unlegiertem Stahl einer Dicke von 25 mm unter Verwendung von Sauerstoff/Luft bei einer
Schneidgeschwindigkeit von etwa 500 mm/min.
