Seite 45
9/17/98
4-4
HySpeed HT2000
Betriebsanleitung
INBETRIEBNAHME
Aufstellung der Anlagen-Komponenten
• Alle externen Module der Anlage HT2000 sind an Erde zu legen. Siehe Anhang B.
• Vor der Ausführung der elektrischen Anschlüsse sowie der Gas- und Interface-Anschlüsse sind alle
erforderlichen Einheiten an die richtige Stelle zu bringen.
• Es ist zu beachten, daß die Motorventilkonsole im Bereich von 3 m zum Brenner und die IHS-Konsole
innerhalb von 12 m zum Brenner aufgestellt werden muß.
• Zur Vermeidung von Leckagen in der Anlage sind alle Gas- und Wasseranschlüsse gemäß den folgenden
Spezifikationen anzuziehen:
Gas- bzw.
Drehmomentspezifikation
Wasserschlauchgröße
lbf-in
lbf-ft
Nm
bis zu 3/8" (10 mm)
75-85
6,25-7
8,6-9,8
1/2" (12 mm)
360-480
30-40
42-55
Beim Anziehen sind zwei Schraubenschlüssel zu verwenden, um einer Beschädigung des Gegenstückes
vorzubeugen.

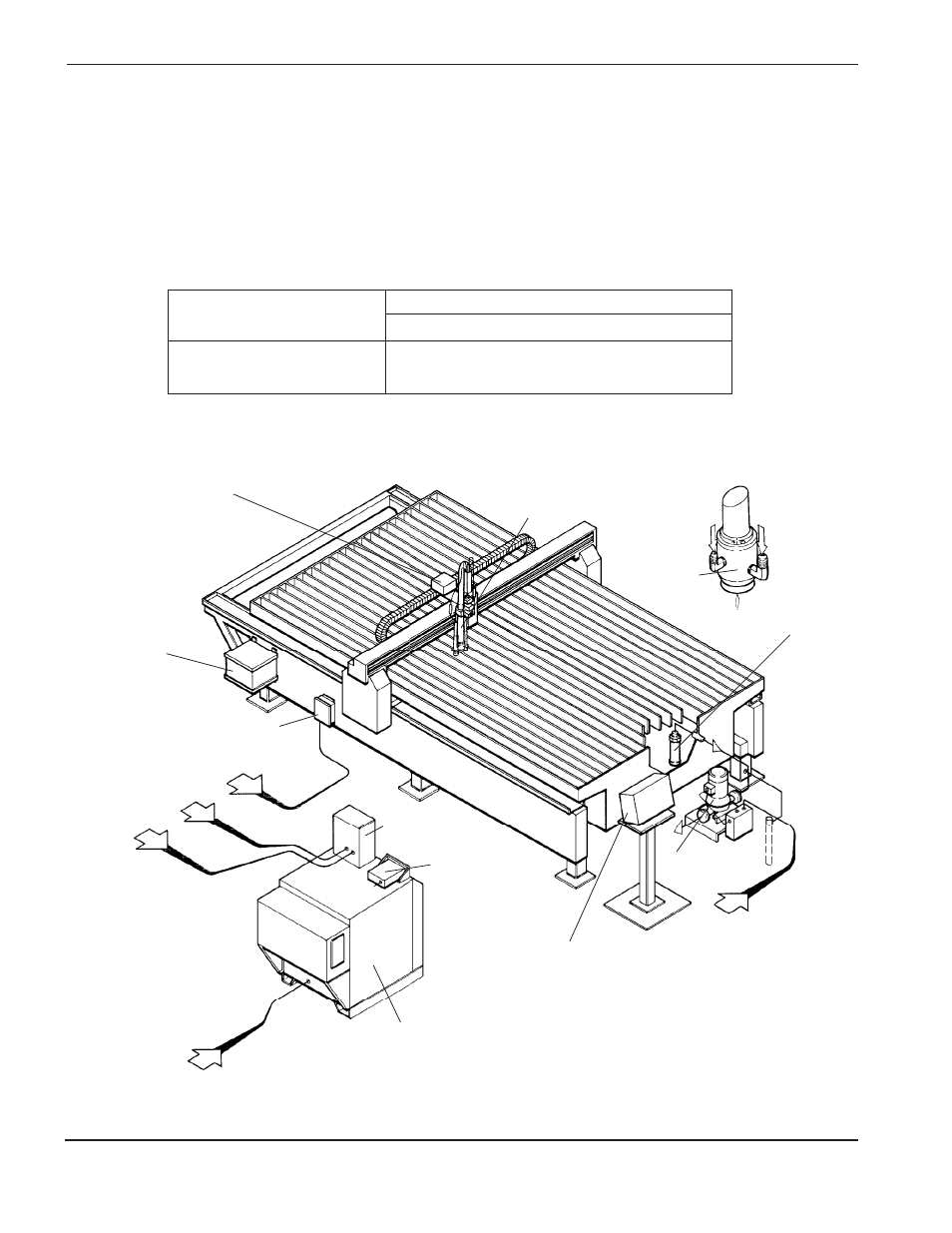

Abbildung 4-2
Typische Anordnung für eine Portal-Schneidemaschine
Motor-Ventil-Konsole
Brenner
mit induktivem
Zündhöhensensor-Fühler
Wasser-
einlaß
Wasserfilter
Wasserglocken
pumpe
Stromeingang
Stromeingang
Maschinen-Steuerung
HT2000 Stromquelle
Gaskonsole
Fernsteuerung für
Spannung und
Strom
Plasmagas-
Einlaß
Sekundär
gas-Einlaß
Lufteinlaß
Induktiver Zündhöhensensor
Entfernte
Hochfrequenz-
Konsole
Brenner mit
Wasserglocke
