WARTUNG
20
HySpeed HT2000 Betriebsanleitung 8-23

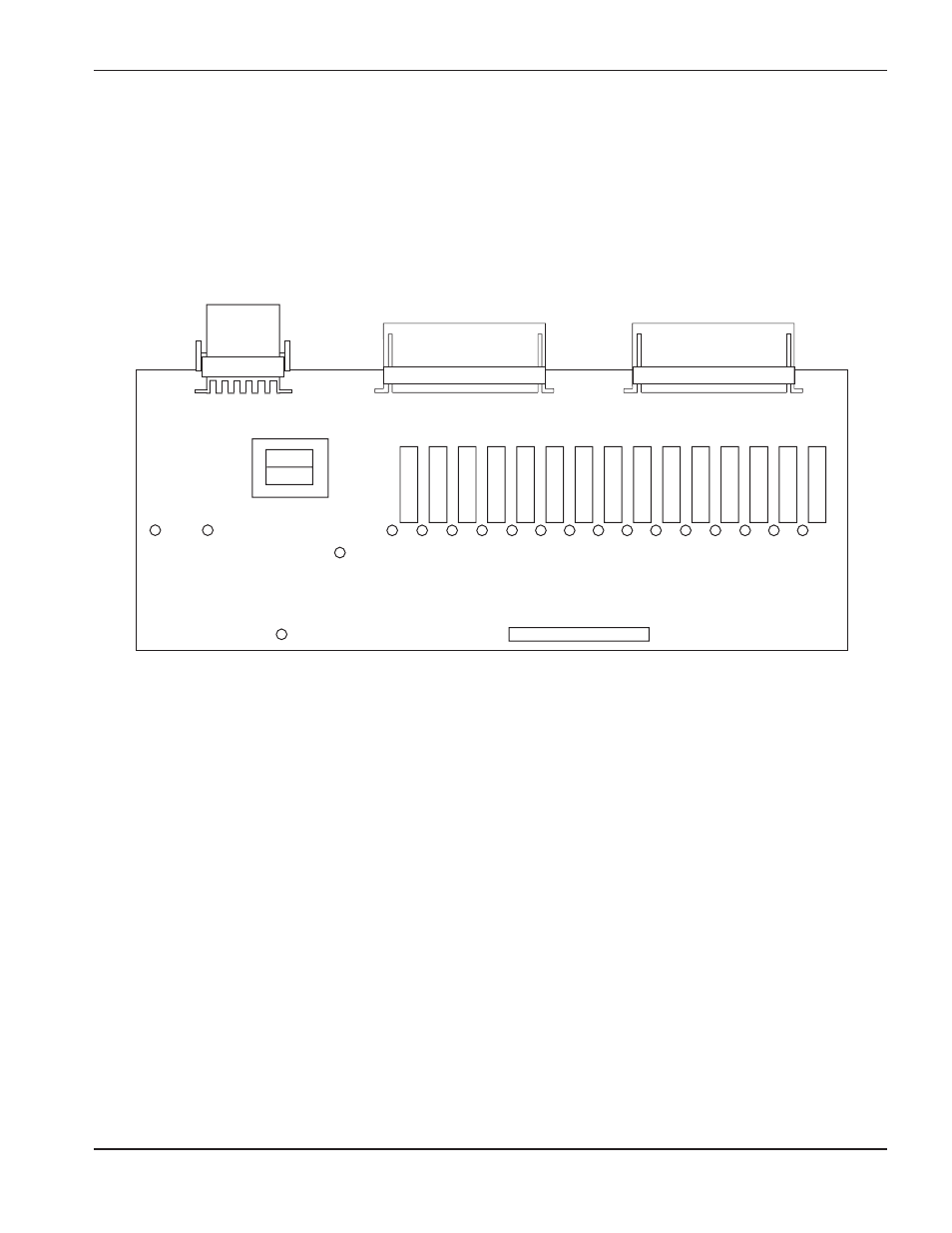

Liste der Relaiskarten-LED-Funktionen
D6: +12VDC D11: SV4B D16: SV1B D22: Reserve
D7: CR1 D12: SV4A D17: SV2 D24: Maschinenbewegung
D8: SV1A D13: T1 D18: SV3 D26: Reserve
D9: Stromabsenkungsfehler D14: Con1 D19: SV7 D28: SV6
D10: SV5 D15: LT1/LT2 D20: Ausgabeaktivierung
Rec 2
Rec 3 Rec 4
Rec 1
D6
D26 D24 D22 D28 D19 D13 D12 D11 D10 D9 D8 D7 D14 D15 D16 D17 D18
D20
Relaiskarten-LED-Status-Zustände
(Die folgenden LEDs leuchten während der gezeigten Zustände)
Wartezustand
D6: +12VDC
D8: O2 Magnetventil (SV1A), wenn im O2-Modus
D16: N2 Magnetventil (SV1B), wenn im N2-Modus
D19: Magnetventil Sensor „Brennerkappe aufgeschraubt” (SV7)
D20: Ausgabeaktivierung
D26: Reserve
Test-Vorströmung
D6: +12VDC
D8: O2 Magnetventil (SV1A), wenn im O2-Modus
D10: Plasma-Abschaltventil Magnetventil (SV5)
D11: Vorströmungs-Magnetventil (SV4B)
D19: Magnetventil Sensor „Brennerkappe aufgeschraubt” (SV7)
D20: Ausgabeaktivierung
D26: Reserve
D28: Sekundärgas-Magnetventil (SV6)
