6-38 HySpeed HT2000 Betriebsanleitung
BEDIENUNG
22

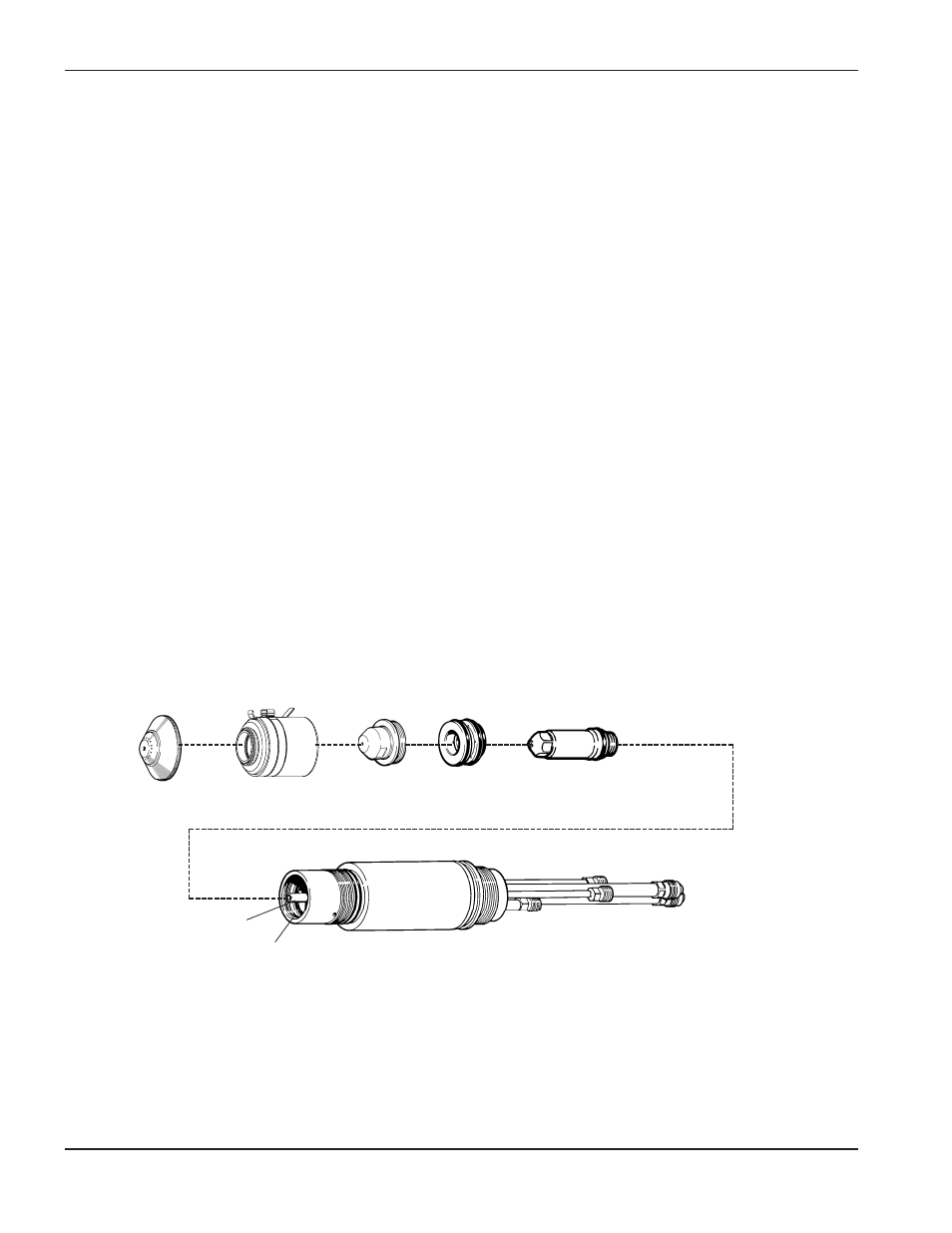

Abbildung 6-7 Austausch von Verschleißteilen
Ersatz
1. Achten Sie vor dem Installieren der Elektrode darauf, den O-Ring leicht mit ein wenig Silikon-Schmiere zu
schmieren. Ersetzen Sie die Elektrode und ziehen Sie sie mit einem Schraubenschlüssel an. Nicht zu fest
anziehen!
2. Achten Sie vor dem Installieren des Wirbelrings darauf, daß die O-Ringe mit ein wenig Silikon-Fett eingefettet
sind. Installieren Sie den Wirbelring mit der O-Ring-Unterseite an der Innenseite des Brenners. Drücken Sie ihn
in seine Stellung. Achten Sie darauf, daß Sie den Wirbelring in seiner Stellung festhalten, bis die Düse installiert
ist, um zu vermeiden, daß er in den Wassertisch fällt.
3. Installieren Sie die Düse und schrauben Sie sie mit der Hand auf. Schrauben Sie sie dann weiter fest mit einem
Schraubenschlüssel. Nicht zu fest anziehen!
4. Schrauben Sie das Schutzschild auf die Brennerkappe mit der Hand fest. Schrauben Sie die Brennerkappe
mit der Hand an den Brenner. Stellen Sie sicher, daß sie gut festsitzt; ist sie zu locker, kann dies den
Sekundärgas-Durchfluß beeinträchtigen.
Schutzschild Brennerkappe Düse Wirbelring Elektrode
Strom-Ring
Brennerkörper
(hier ohne Abschalt-Ventil-Baugruppe und ohne Isolierschlauch)
Wasserrohr
