1/27/99

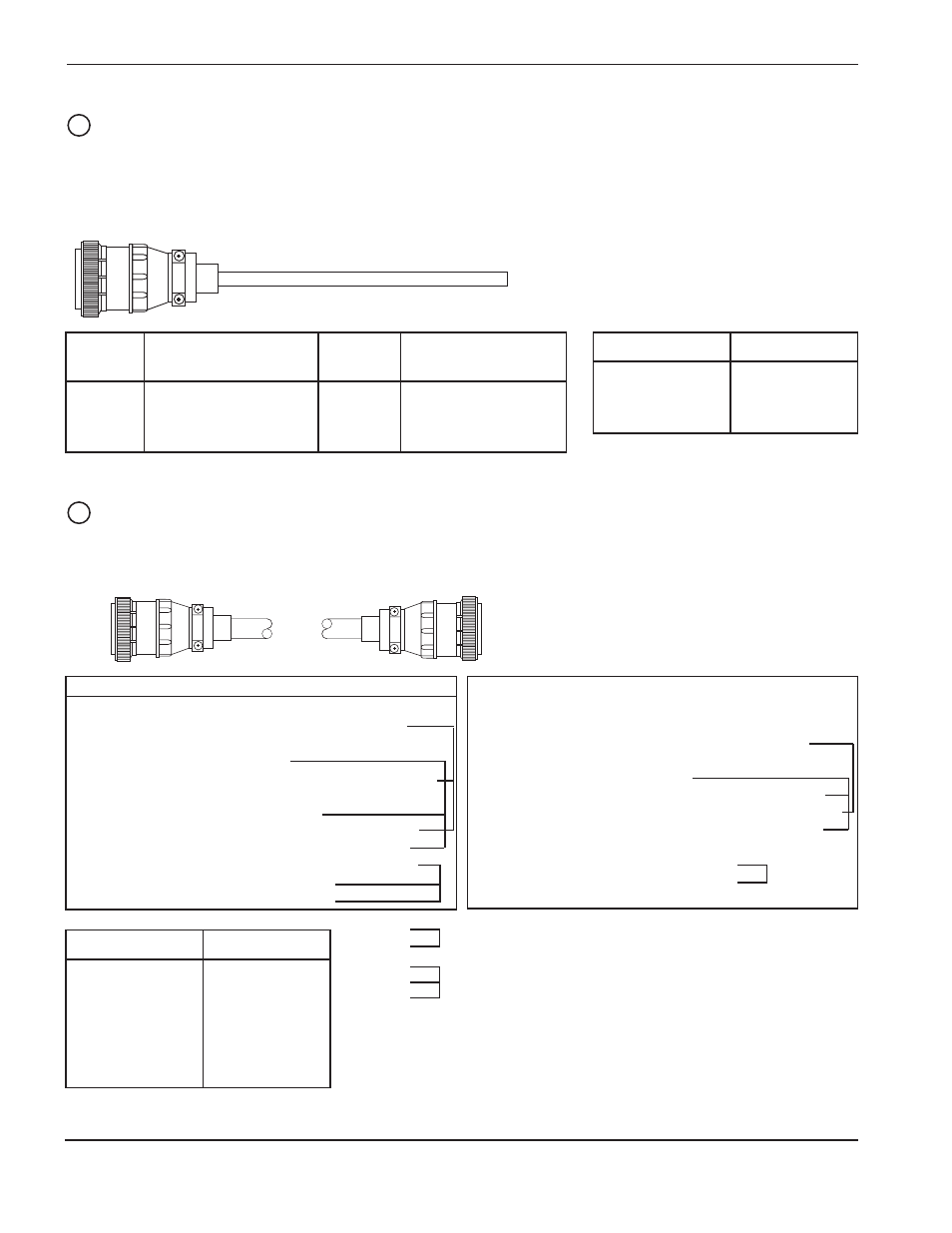

4-18 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
Wasserglocken-Pumpen-Leitung - Stromquelle an Wasserglocken-Pumpe
Siehe Bedienungs-Handbuch für die Wasserglocke der Leitungs-Verbindung zum Pumpenmotor und die übrigen
Anschlüsse zur Wasserglocke. Die Wasserglocke kann nicht zusammen mit dem Brenner aus rostfreiem
Stahl verwendet werden.
12
Von Pin An Wasserglocken-
1x10 Pumpen-Schütz Farbe Funktion
2 Spule schwarz Wasserglocken-Spule
4 Wechselstrom neutral weiß Wechselstrom neutral
3 Abschirmung grün Abschirmung
Steckerbelegung – Stromquelle
Belegung Farbe Funktion
1 rot Signal „Zündhöhe erreicht”
2 grün Endschalter „Brenner oben”-
Signal
4 schwarz Zündhöhe erreicht - gemeinsam
5 schwarz Endschalter „Brenner oben” –
gemeinsam
8 Abschirmung Abschirmung – weiß/schwarz
9 Abschirmung Abschirmung – rot/schwarz
7 Abschirmung Abschirmung – grün/schwarz
11 schwarz Wechselstrom
14 weiß Wechselstrom
Steckerbelegung des induktiven Zündhöhensensors
Belegung Farbe Funktion
1 rot Signal „Zündhöhe erreicht”
2 grün Endschalter „Brenner oben” –
Signal
3 schwarz „Brenner oben” – gemeinsam
4 schwarz „Zündhöhe erreicht” – gemeinsam
5 Abschirmung Abschirmung – grün/schwarz
7 Codierstift
8 weiß Wechselstrom
9 schwarz Wechselstrom
Schnittstellen-Kabel des induktiven Zündhöhensensors – Stromquelle zum induktiven
Zündhöhensensor
13
bezeichnet Paare
bezeichnet Paare mit Abschirmung
Anmerkung: Am Stecker des induktiven
Zündhöhensensors sind die rot/schwarzen
Abschirmungsadern und die
weiß/schwarzen Abschirmungsadern jeweils
zu kappen und zu isolieren.
1X10
Stecker Stromquelle
Teile-Nr. Länge
023866 50 ft (15 m)
023867 75 ft (23 m)
023868 100 ft (30,5 m)
Stecker Stromquelle Stecker – induktiver Zündhöhensensor
Teile-Nr. Länge
023859 25 ft (7,6 m)
023860 50 ft (15 m)
023861 75 ft (23 m)
023862 100 ft (30,5 m)
023863 150 ft (46 m)
023864 200 ft (61 m)
1X9 8X1
