4-32 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
4/8/98
11X1

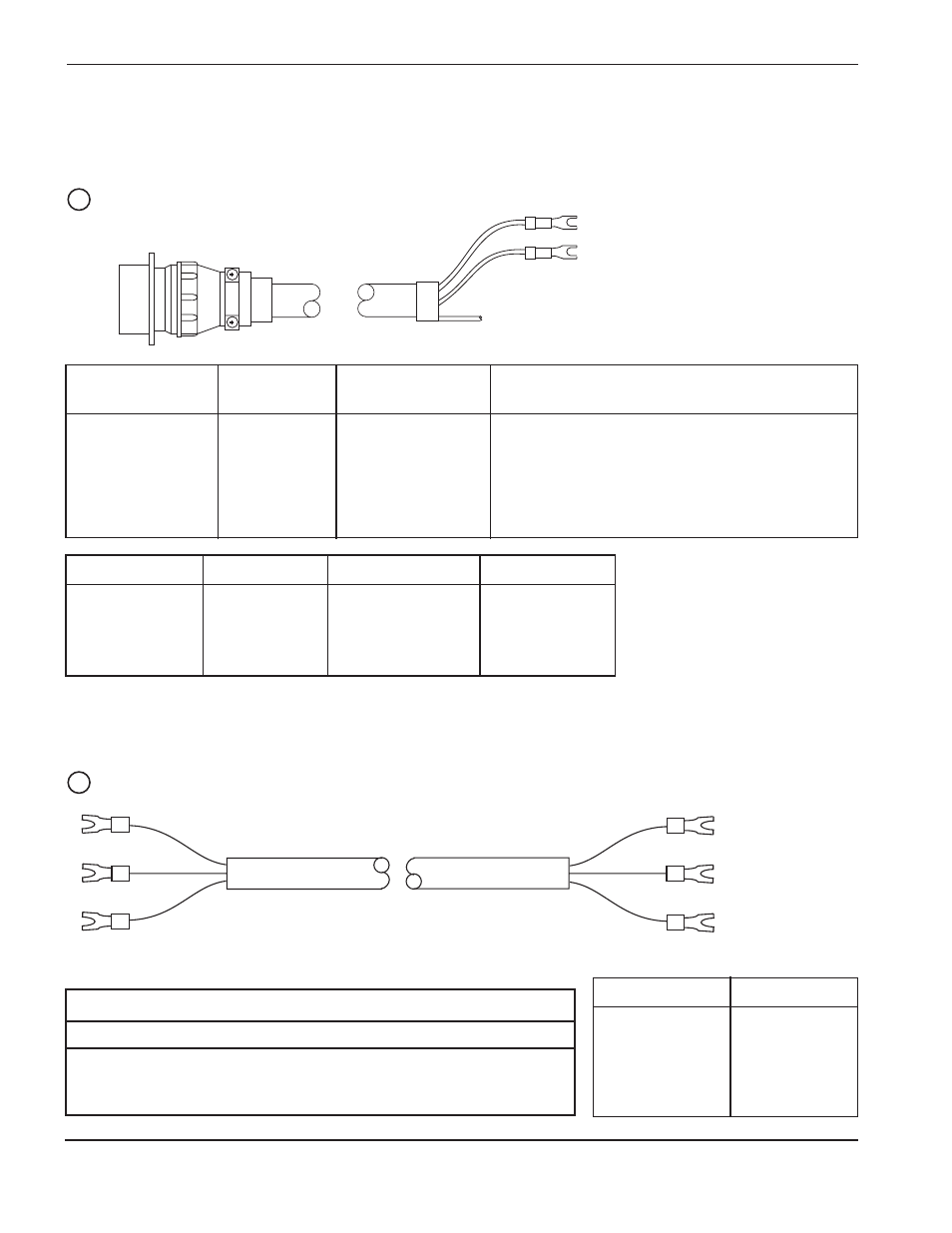

Anschlüsse der Sonderausstattungen an die Stromquelle
Timer/Zähler an Stromquelle
Timer/Zähler-Leitung – Stromquelle an Timer/Zähler
26
Von Timer/Zähler An HT2000
11x1 TB3 Farbe Funktion
1 2 weiß Starts und Lichtbogenzeit (CON 1 geschlossen)
2 1 schwarz Starts und Lichtbogenzeit (CON 1 geschlossen)
3 3 Abschirmung Abschirmung
15 5 rot Fehler-Zähler (Absenkungsfehler)
16 4 schwarz Fehler-Zähler (Absenkungsfehler)
12 6 Abschirmung Abschirmung
Warte-Kabel-Verbindungen (beim Einsatz von Mehrbrenner-Anlagen)
Beim Einsatz einer Mehrbrenner-Anlage (mit mehr als einer Stromquelle) sind die folgenden Anschlüsse an
beiden Stromquellen vorzunehmen:
Warte-Kabel-Anschlüsse – Stromquelle 1 zu Stromquelle 2
27
Beschreibung – an HT2000 TB3 – beide Stecker
Ader Farbe an HT2000 TB3 Funktion
— schwarz 13 Warte-Signal
— rot 14 Warten – gemeinsam
Abschirmung Abschirmung 15 Warten – Abschirmung
Teile-Nr. Länge Teile-Nr. Länge
023687 10 ft (3 m) 023694 75 ft (23 m)
023692 25 ft (7,6 m) 023695 100 ft (30 m)
023758 38 ft (12 m) 023696 150 ft (46 m)
023693 50 ft (15 m)
Teile-Nr. Länge
023340 15 ft (4,5 m)
023341 25 ft (7,6 m)
023342 50 ft (15 m)
023343 100 ft (30 m)
023344 150 ft (46 m)
schwarz schwarz
rot rot
Abschirmung Abschirmung
