4-16 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
2/5/98

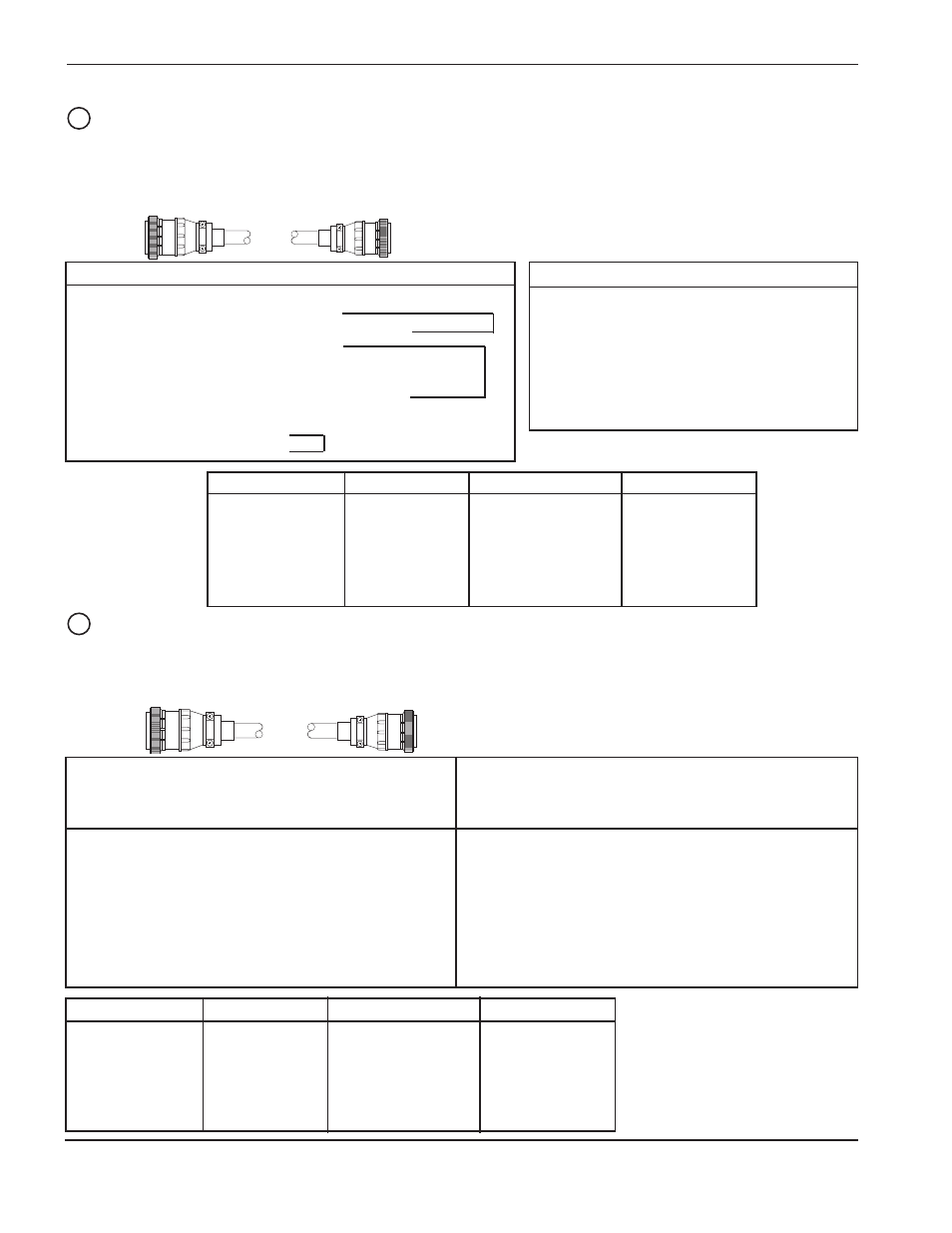

Leitung der programmierbaren Fernsteuerung für Spannung und Strom – Stromquelle an
programmierbare Fernsteuerung für Spannung und Strom
Anmerkung: Bei Verwendung einer digitalen Fernsteuerung zur Einstellung von Spannung und
Strom ist dieser Schritt zu überspringen.
11
1X4 5X1
Stecker
Stromquelle
Stecker Fernsteuerung für Spannung/Strom
1X5 5X2
Stecker
Stromquelle
Stecker programmierbare Fernsteuerung für Spannung/Strom
Teile-Nr. Länge Teile-Nr. Länge
023911 15 ft (4,5 m) 023883 150 ft (46 m)
023878 25 ft (7,6 m) 023884 200 ft (61 m)
023879 50 ft (15 m) 023885 250 ft (76 m)
023880 75 ft (23 m) 023886 275 ft (84 m)
023881 100 ft (30,5 m) 023887 300 ft (92 m)
023882 125 ft (38 m)
Teile-Nr. Länge Teile-Nr. Länge
023834 15 ft (4,5 m) 023839 150 ft (46 m)
023835 25 ft (7,6 m) 023840 200 ft (61 m)
023836 50 ft (15 m) 023899 250 ft (76 m)
023837 75 ft (23 m) 023900 275 ft (84 m)
023838 100 ft (30,5 m) 023901 300 ft (92 m)
023898 125 ft (38 m)
Belegung Stecker Stromquelle
Stift Farbe Funktion
4 grün Serielle Netz-Daten
8 schwarz Serielle Netz-Daten - gemeinsam
9 rot Serielle Ausgangs-Daten
13 Abschirmung - grün/schwarz
14 Abschirmung - rot/schwarz
15 schwarz Serielle Ausgangs-Daten - gemeinsam
31 Abschirmung (WECHSELSTROM) weiß/schwarz
35 weiß Wechselstrom
36 schwarz Wechselstrom
Belegung Stecker Fernsteuerung für Spannung/Strom
Buchse Farbe Funktion
1 grün Serielle Netz-Daten
2 schwarz Serielle Netz-Daten - gemeinsam
3 rot Serielle Ausgangs-Daten
5 Codierstift
6 schwarz Serielle Ausgangs-Daten - gemeinsam
7 weiß Wechselstrom
8 schwarz Wechselstrom
Leitung der Fernsteuerung für Spannung und Strom – Stromquelle an digitale/programmierbare
Fernsteuerung für Spannung und Strom
Anmerkung: Bei Verwendung einer Maschinen-Computer-Schnittstelle zur Einstellung von
Spannung und Strom und wenn eine Ablesung der programmierten Spannungs- und
Stromwerte nicht gewünscht wird, ist diese Seite zu überspringen.
10
Stecker progr. Stecker progr.
Stecker Fernsteuerung Stecker Fernsteuerung
Strom für Spannung/ Strom für Spannung/
quelle Strom Farbe Signal quelle Strom Farbe Signal
1 1 schwarz Strom 20 8 8 weiß/blau Spannung 5
2 2 blau Strom 40 9 9 schwarz/blau Spannung 10
3 3 grün Strom 80 10 10 schwarz/grün Spannung 20
4 4 weiß Strom 100 11 11 schwarz/orange Spannung 40
5 5 orange Strom 200 12 12 schwarz/rot Spannung 80
7 7 weiß/schwarz Gemeinsam 13 13 weiß/grau Spannung 100
14 14 weiß/rot Spannung 200
15 15 schwarz/weiß Reserve
16 16 Abschirmung Abschirmung
