STANDARD-KOMPONENTEN
20
9-6 HySpeed HT2000 Betriebsanleitung
HT2000-Stromquelle
ቢ
: Steuertafel
Teile-
Position nummer Beschreibung bestimmt für Menge
029646 Contr Pnl SA, HT2000 1
1 001301 Pnl :HT2000 Cont 1
2 005151 Lamp holder 1
3 005149 Bulb, 120VAC LT2 1
4 005089 Lens:White for 005088 1
041536 PC BD Assy Intlk Dsply 200/4001 PCB5 1
5 008516 Post Header, 8-pin RA MTA-156 1
6 008517 Spcr, .19 OD .12 ID .50 LG 7
7 009063 Diode, Ind LED Amber 7
8 041535 PC BD only Intlck Dsply 200/1070 1
9 005121 Pushbutton, 2 NO Green Illumin PB1/LT1 1
10 005122 Pushbutton, 2 NC Red Extended PB2 1

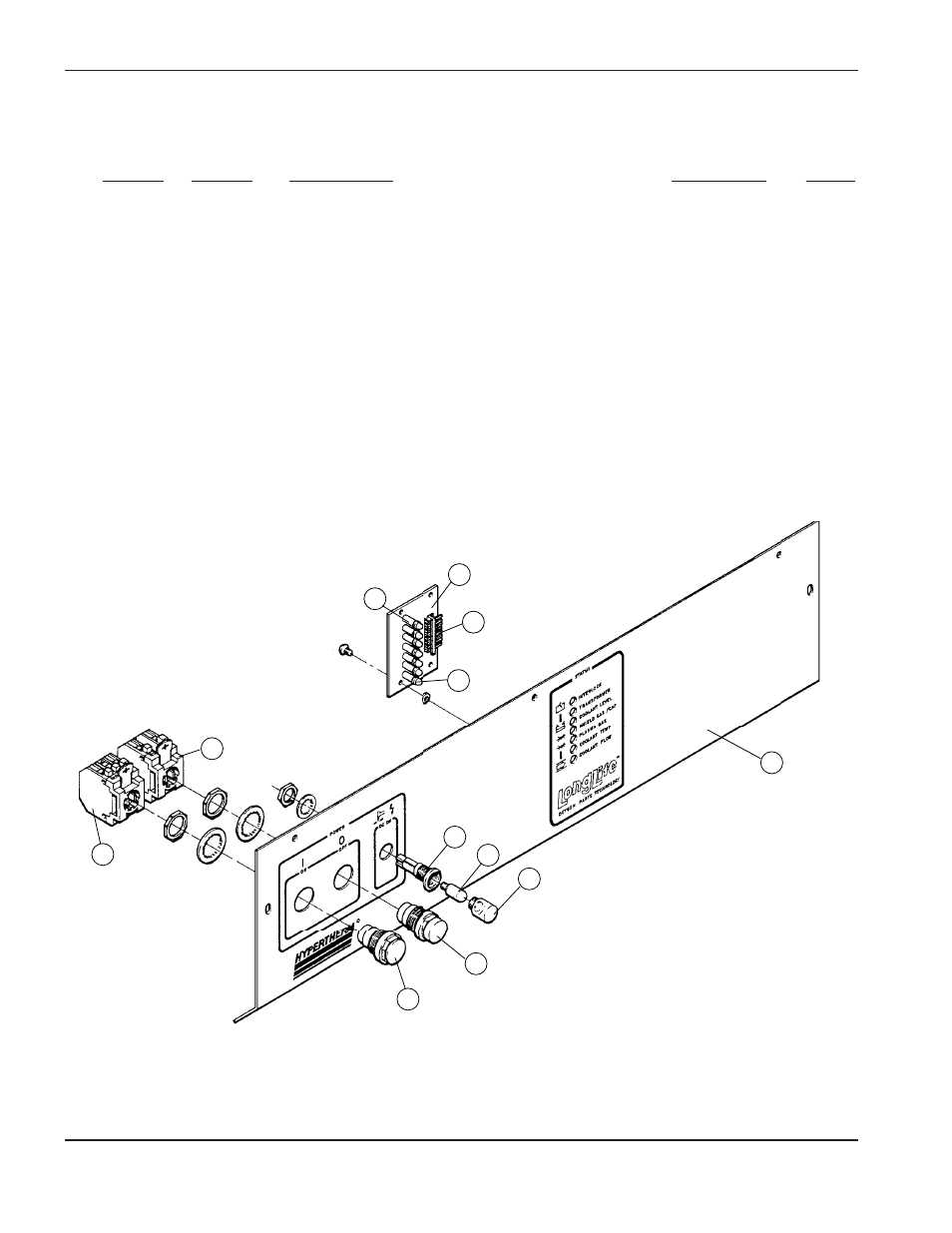

Abbildung 9-2 HT2000-Stromquelle – Steuertafel
8
6
5
7
10
9
9
10
2
3
4
1
