4-12 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
2/5/98

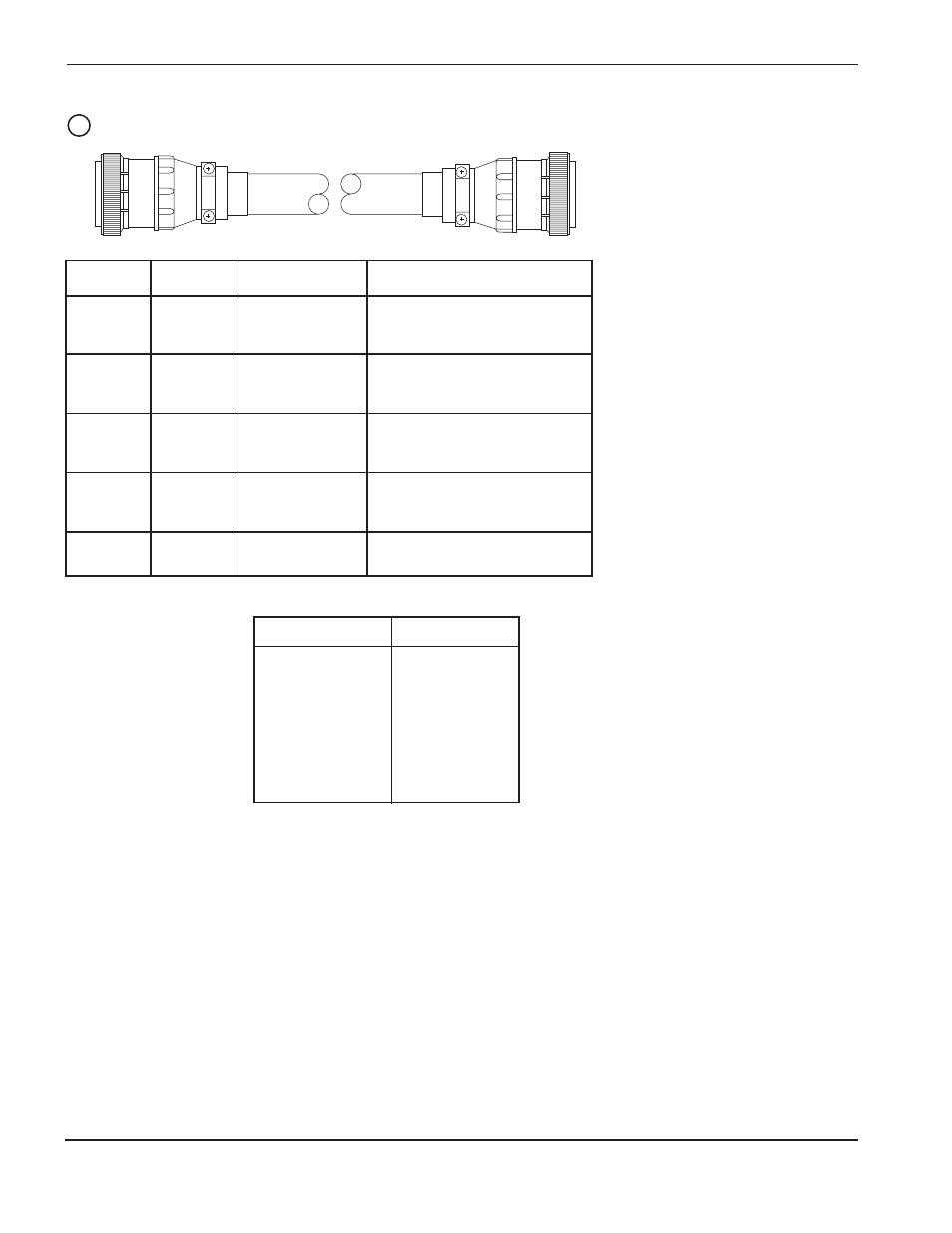

Motor-Ventil-Konsolen-Leitung zwischen Stromquelle und Motor-Ventil-Konsole
7
Von 1x3 An 4x1 Farbe Signal
16 16 schwarz SV4A/Betriebsdurchfluß
17 17 gelb SV4A/Betriebsdurchfluß
10 10 Abschirmung Abschirmung
23 23 rot SV4B/Vorströmung
24 24 gelb SV4B/Vorströmung
25 25 Abschirmung Abschirmung
29 29 schwarz SV5/Plasma AUS
30 30 rot SV5/Plasma AUS
34 34 Abschirmung Abschirmung
11 11 schwarz MV2 Senkung
12 12 braun MV2 Senkung
18 18 Abschirmung Abschirmung
14 14 braun MV2 Motor Steigerung
21 21 Abschirmung Abschirmung
Teile-Nr. Länge
023551 15 ft (4,5 m)
023590 25 ft (7,6 m)
023776 35 ft (10,5 m)
023591 50 ft (15 m)
023592 75 ft (23 m)
023593 100 ft (30,5 m)
023594 150 ft (46 m)
023658 200 ft (61 m)
1X3 4X1
