WARTUNG
3/7/97
HySpeed HT2000 Betriebsanleitung 8-15
Problem Mögliche Ursachen und Lösungen
1. INTERLOCK (Verriegelung)-
LED leuchtet:
1.1. Die Tür zur Hochfrequenz-Konsole ist nicht vollständig
geschlossen.
Diese LED erlischt, wenn die Schalter S1 und S2 in der
Hochfrequenz-Konsole geschlossen sind. Die Schalter schließen,
wenn die Hochfrequenz-Konsolentüren geschlossen sind. Sind
die Türen verschlossen, Sockelstifte, Anschlüsse und zugehörige
Verdrahtung auf guten Durchgang von Steckdose 1x1 zu 2x1
überprüfen.
Jegliche fehlerhaften Komponenten reparieren oder ersetzen.
2. TRANSFORMER (Transformator)
LED leuchtet:
2.1. Der Haupttransformator T2 oder einer der Chopper ist überhitzt.
Diese LED erlischt, wenn der Haupttransformator (T2) im
normalen Temperaturbereich (unter 165 °C) arbeitet und auch
die Chopper CH1 und CH2 im normalen Temperaturbereich
(unter 82 °C) arbeiten.
• Temperaturschalter überprüfen (sind normalerweise
geschlossen).
• Sockelstifte, Anschlüsse und zugehörige Verdrahtung zu den
Temperaturschaltern überprüfen.
• Lüfter laufen lassen und den Versuch unternehmen, die Einheit
nach einer Stunde wieder zu starten. Sollte die LED noch
immer leuchten, ist es erforderlich, einen der Chopper oder den
Haupttransformator auszutauschen.

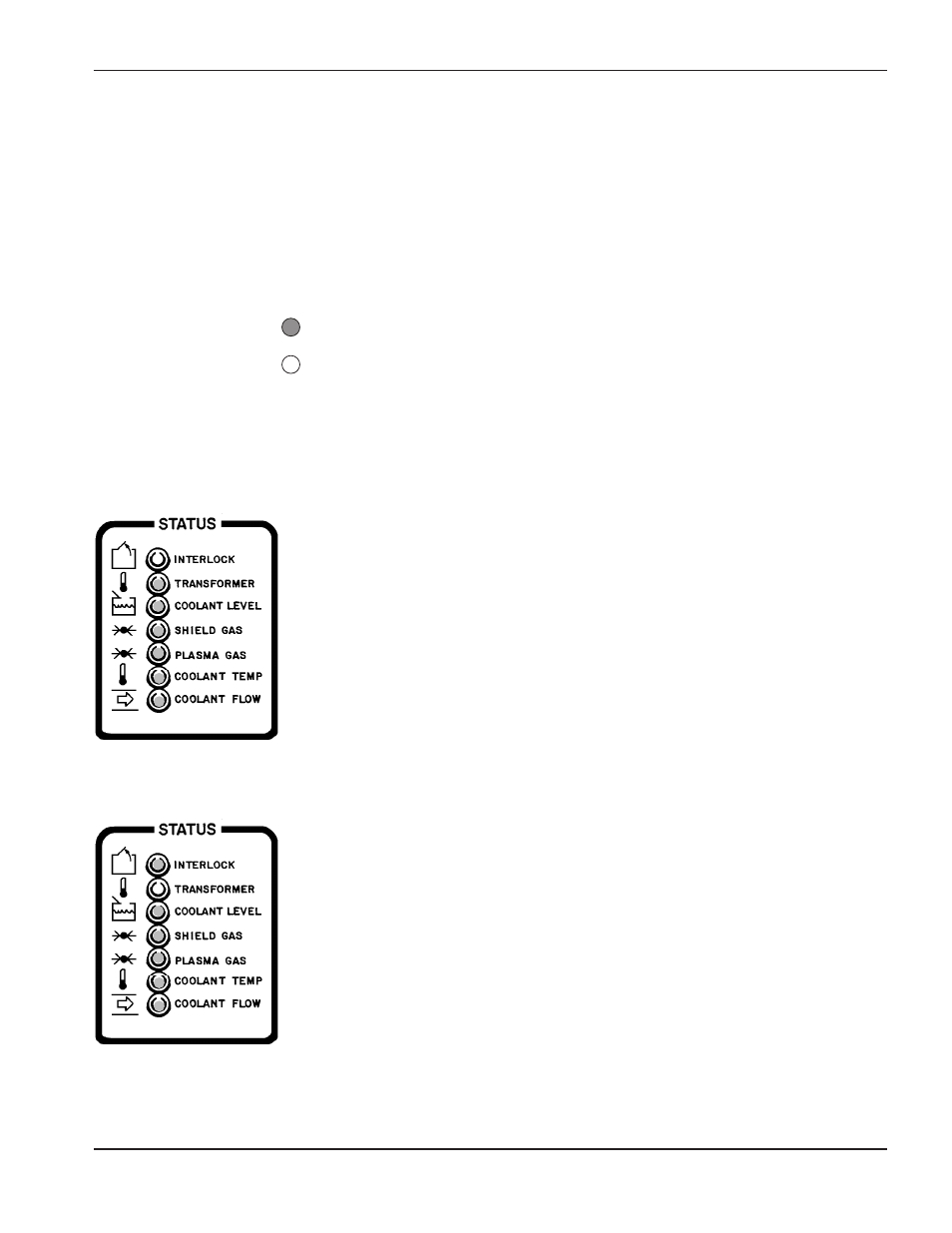

Fehlerbeseitigung – Status-LEDs
Es ist darauf zu achten, daß die Stromquelle zunächst den Erstinbetriebnahme-Überprüfungen unterzogen wurde,
wie an früherer Stelle in diesem Abschnitt dargelegt, bevor die Fehlersuche bei den STATUS LEDs vorgenommen
wird.
Wenn eine der STATUS LEDs leuchtet, besteht ein Fehlerzustand, der behoben werden muß, um die HT2000-
Stromquelle betriebsbereit zu machen.
Für Hinweise siehe Abschnitt 10 Verdrahtungs-Diagramme in diesem Handbuch.
LED leuchtet nicht
LED leuchtet
