INBETRIEBNAHME
2/5/98
Gaskonsolen-Anschlüsse (Forts.)
Anmerkung: Gegen den
Uhrzeigersinn
festziehen
(Linksgewinde)

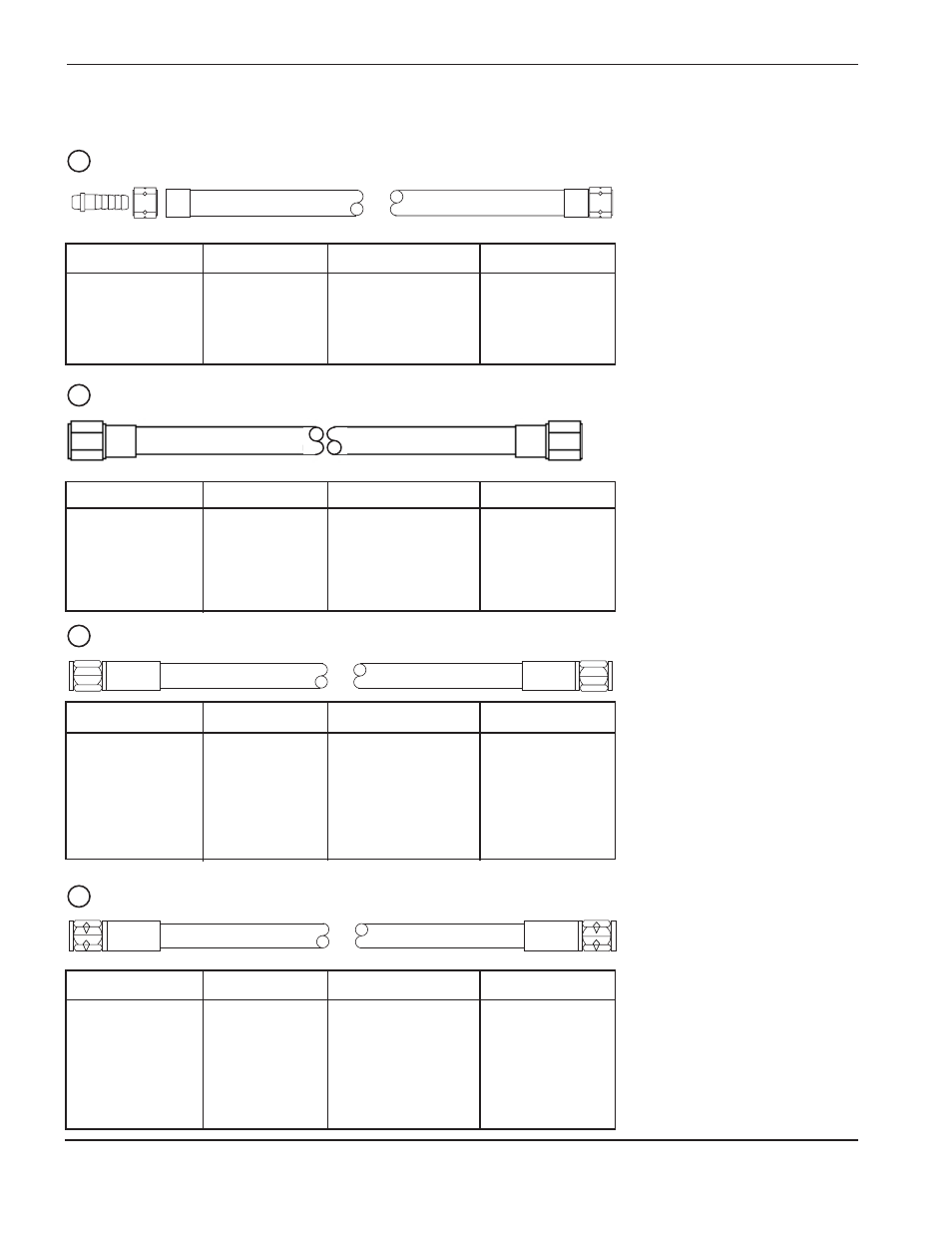

Sekundärgas-Abtastschlauch – Gaskonsole zur entfernten Hochfrequenz-Konsole
21
Plasma-Vorströmungs-Gasschlauchpaket – Gaskonsole zur Motor-Ventil-Konsole
22
Teile-Nr. Länge Teile-Nr. Länge
024316 5 ft (1,5 m) 024322 35 ft (10,6 m)
024307 10 ft (3 m) 024310 40 ft (12,4 m)
024320 15 ft (4,6 m) 024323 45 ft (13,8 m)
024308 20 ft (6 m) 024311 50 ft (15 m)
024321 25 ft (7,6 m) 024357 75 ft (23 m)
024309 30 ft (9,1 m) 024358 100 ft (30 m)
Plasma-Betriebs-Durchfluß-Gasschlauchpaket – Gaskonsole zur Motor-Ventil-Konsole
23
Anmerkung: Gegen den
Uhrzeigersinn
festziehen
(Linksgewinde)
Teile-Nr. Länge Teile-Nr. Länge
024313 10 ft (3 m) 024305 75 ft (23 m)
024302 15 ft (4,6 m) 024306 100 ft (30 m)
023303 25 ft (7,6 m) 024312 150 ft (46 m)
024304 50 ft (15 m)
Teile-Nr. Länge Teile-Nr. Länge
024061 5 ft (1,5 m) 024071 30 ft (9,1 m)
024063 10 ft (3 m) 024092 40 ft (12,4 m)
024065 15 ft (4,6 m) 024096 50 ft (15 m)
023067 20 ft (6,2 m) 024174 60 ft (18,2 m)
024069 25 ft (7,6 m) 024468 75 ft (23 m)
Teile-Nr. Länge Teile-Nr. Länge
024317 5 ft (1,5 m) 024030 35 ft (10,6 m)
024026 10 ft (3 m) 024031 40 ft (12,4 m)
024027 15 ft (4,6 m) 024207 45 ft (13,8 m)
024017 20 ft (6,2 m) 024340 50 ft (15 m)
024028 25 ft (7,6 m) 024343 75 ft (23 m)
024029 30 ft (9,1 m 024344 100 ft (30 m)
Sekundärgas-Schlauch – Gaskonsole zur entfernten Hochfrequenz-Konsole
20
