5/12/00
4-14 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
Maschinen-Schnittstellen-Ein-Ausgabe-Kabel – Stromquelle an Maschinen-Schnittstelle
Mit 1x6 markierten Stecker des Maschinen-Schnittstellen-Kabels in die mit MACHINE I/O 1x6 markierte Steckdose
an Rückseite der Stromquelle stecken (Abbildung 4-10).
8
Von 1x6 Farbe Kabel-schuh Signal
2 gelb 2 induktives Höhen-Signal (AUS = Geschlossen)
6 schwarz 6 induktive Höhe - gemeinsam
11 Abschirmung Abschirmung
4 orange 4 Auto-Höhen-Signal (AUS = Geschlossen)
8 schwarz 8 Auto-Höhe - gemeinsam
13 Abschirmung Abschirmung
34 rot 34 *†ABWÄRTS-Relais - Lastseite (ABWÄRTS = geschlossen)
29 schwarz 29 ABWÄRTS-Relais, Spannungsseite
23 Abschirmung Abschirmung
35 grün 35 *†AUFWÄRTS-Relais - Lastseite (AUFWÄRTS = geschlossen)
30 schwarz 30 AUFWÄRTS-Relais, Spannungsseite
24 Abschirmung Abschirmung
36 rot 36 Ober-Grenz-Schalter (AUS = geschlossen)
31 blau 31 Ober-Grenz-Schalter
25 Abschirmung Abschirmung
33 rot 33 Lichtbogen-Spannung (1/50 Lichtbogen-Spannung)
28 gelb 28 Lichtbogen-Spannung
27 Abschirmung Abschirmung
9 blau 9 Plasma-START (START = geschlossen)
15 schwarz 15 Plasma-START
14 Abschirmung Abschirmung
37 rot 37 *†Lichtbogen-Transfer (TRANSFER = geschlossen)
32 grün 32 Lichtbogen-Transfer
26 Abschirmung Abschirmung
1 weiß 1 Stop-Signal - Zündung (HALT = geschlossen)
5 schwarz 5 Stop - Zündung- gemeinsam
10 Abschirmung Abschirmung
3 braun 3 Fernsteuerung Strom AUS (AUS = momentan geschlossen)
7 schwarz 7 Fernsteuerung Strom AUS
12 Abschirmung Abschirmung
21 weiß 21 Fernsteuerung Strom EIN (EIN = momentan geschlossen)
22 rot 22 Fernsteuerung Strom EIN
20 Abschirmung Abschirmung
* Bei diesen Signalen handelt es sich um Wechselstrom-Relais. Gleichstromrelais können als Sonderausstattung geliefert werden.

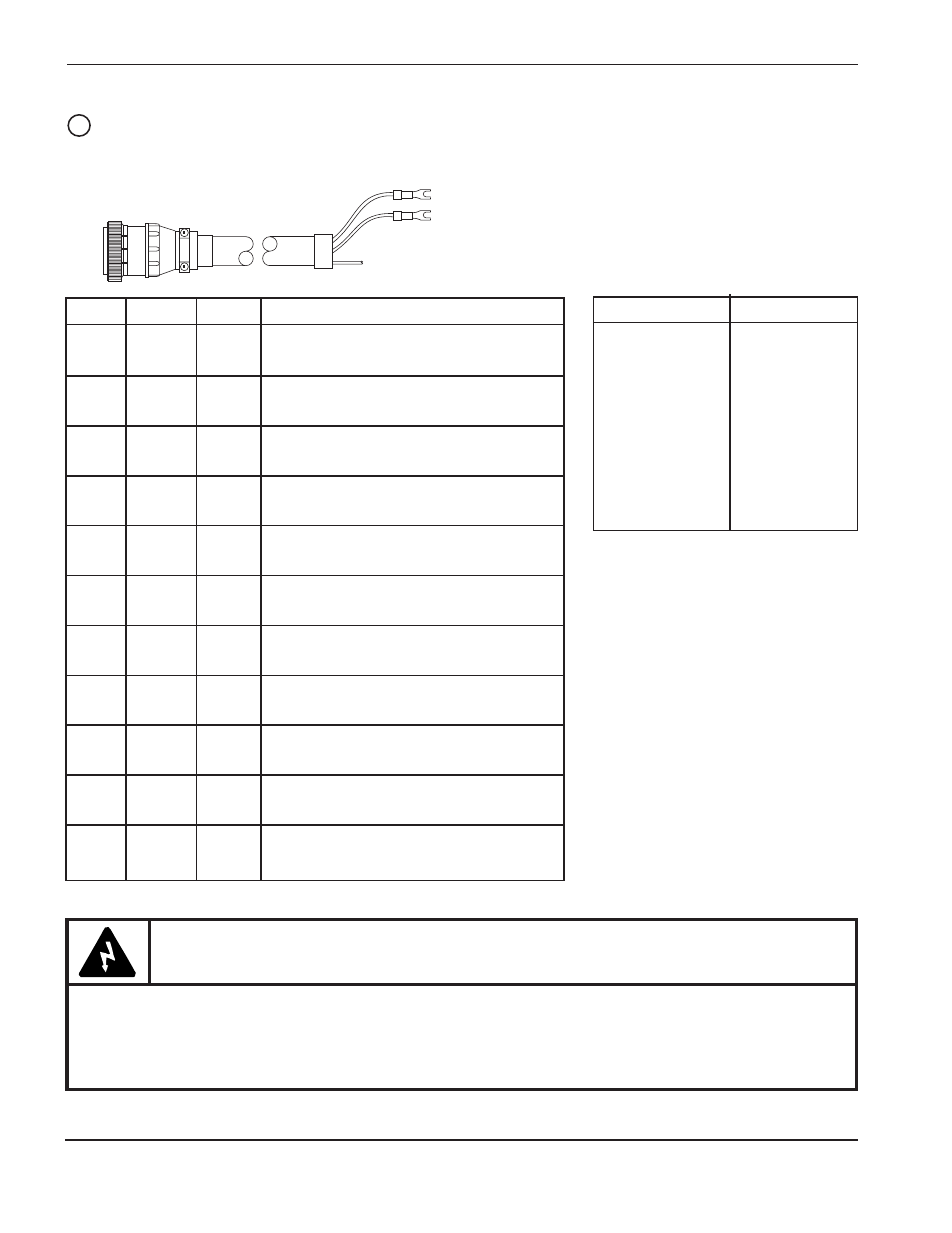

Abbildung 4-8 Maschinen-Schnittstellen-Ein-Ausgabe-Kabel – Stromquelle an Maschinen-Schnittstelle
Teile-Nr. Länge
023841 6 ft (2 m)
023842 15 ft (4,6 m)
023843 25 ft (7,6 m)
023844 35 ft (10,6 m)
023845 50 ft (15 m)
023846 75 ft (23 m)
023847 100 ft (30,5 m)
023848 125 ft (38 m)
023849 150 ft (46 m)
023850 200 ft (61 m)
1X6
†WARNUNG
Bei Installation oder Wartung der HT2000-Anlage können Wechsel- oder Gleichstrom-
Betriebsspannungen auf den AUFWÄRTS-, ABWÄRTS und TRANSFER-Signalen vorhanden sein, selbst
wenn sich der Netz-Trenn-Schalter in AUS-Stellung befindet. Es ist sicherzustellen, daß sich während
Installation oder Wartung alle Netz-Trenn-Schalter, die mit der HT2000-Anlage in Verbindung sind, in
AUS-Stellung befinden.
