4-24 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
2/5/98

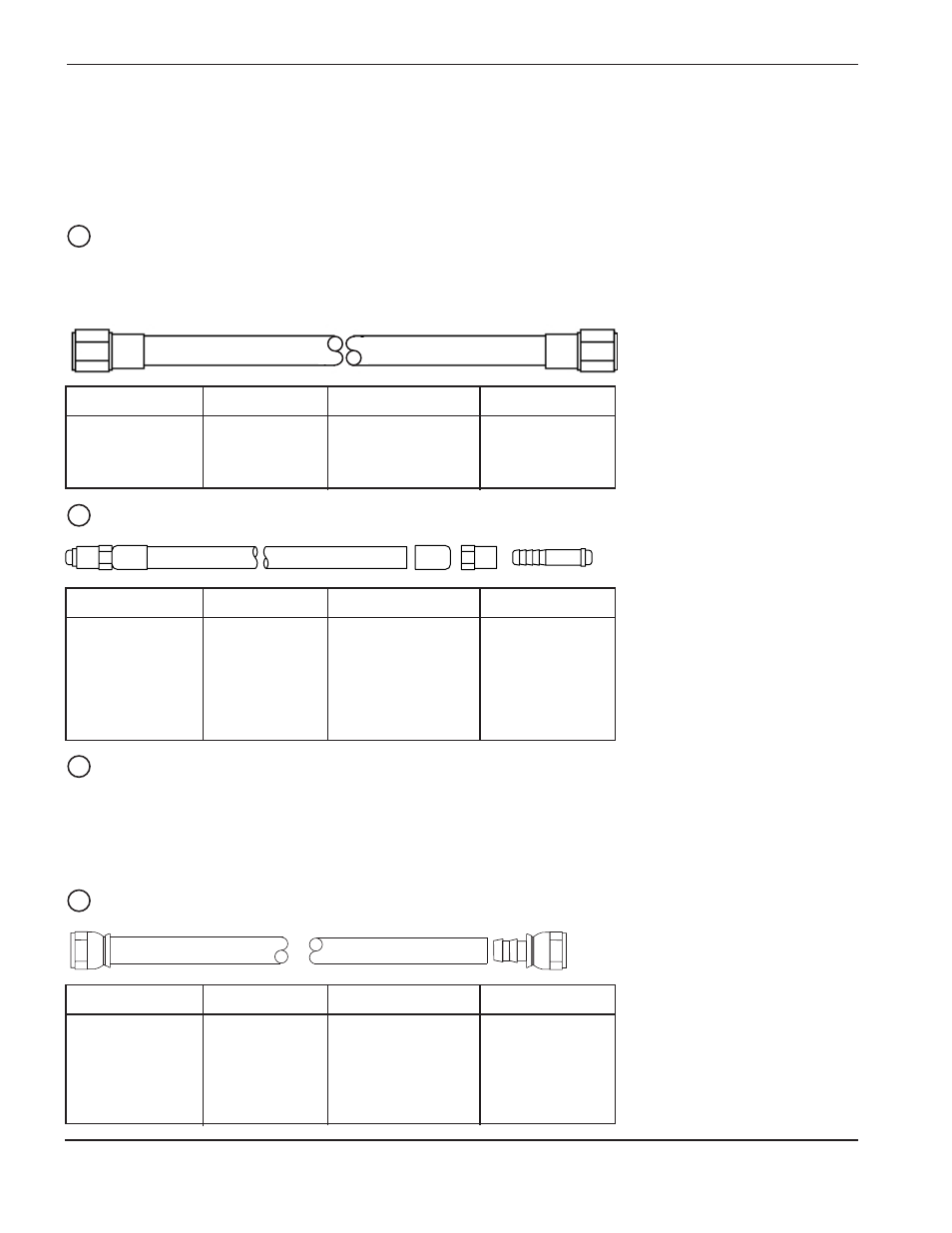

Stickstoff-Plasmagas-Versorgungsschlauch – Stickstoff-Versorgung zur Gaskonsole
18
Anschlüsse der Gaskonsole
Siehe Seite 4-10 bezüglich der Anschlüsse von der Stromquelle zur Gaskonsole.
Luft-Plasmagas-Versorgungsschlauch (vom Kunden beigestellt) – Luft-Versorgung zur Gaskonsole
18
Teile-Nr. Länge Teile-Nr. Länge
024204 15 ft (4,6 m) 024206 100 ft (30 m)
024205 25 ft (7,6 m) 024159 150 ft (46 m)
024155 50 ft (15 m)
Teile-Nr. Länge Teile-Nr. Länge
024210 10 ft (3 m) 024148 75 ft (23 m)
024203 15 ft (4,6 m) 024116 100 ft (30 m)
024232 20 ft (6 m) 024120 150 ft (46 m)
024134 25 ft (7,6 m) 024185 180 ft (55 m)
024211 35 ft (10,6 m) 024124 200 ft (61 m)
024112 50 ft (15 m)
Teile-Nr. Länge Teile-Nr. Länge
024043 4 ft (1,2 m) 024147 75 ft (23 m)
024341 10 ft (3 m) 024115 100 ft (30 m)
024342 20 ft (6 m) 024119 150 ft (46 m)
024133 25 ft (7,6 m) 024184 180 ft (55 m)
024012 50 ft (15 m) 024123 200 ft (61 m)
Sekundärgas-Zufuhr
Jegliche Gaszufuhr, die als Sekundärgas verwendet wird, ist an die gleiche Stelle der Gaskonsole anzuschließen –
siehe Abbildung 4-14.
Sekundärgas-Versorgungsschlauch – Sekundärgas-Versorgung zur Gaskonsole
19
Plasmagas-Zufuhr
Sauerstoff-Versorgungsschlauch – Sauerstoff-Versorgung zur Gaskonsole
Anmerkung: Beim Schneiden mit Sauerstoff als Plasmagas muß Stickstoff ebenfalls an der
Gaskonsole angeschlossen sein, um unter Vorströmungs- und Betriebs-Durchfluß-
Bedingungen korrekte Sauerstoff/Stickstoff-Mischungen zu erzielen.
17
