BEDIENUNG: ARGON-WASSERSTOFF-REGELVENTIL
Regler und Anzeigen an der Vorderseite (Abb. 7-1)
• Durchflußmesser-Regelventil (MV1)
Es regelt die Argon-Wasserstoff-Plasmagas-Durchflußrate in % im Test/Vorströmungs-Modus. Die
Plasmagas-Durchflußraten-Prozentsätze sind in den Tabellen für das Schneiden angegeben.
• Argon-Wasserstoff-Durchflußmesser (FM1)
Er zeigt die Argon-Wasserstoff-Plasmagas-Durchflußrate in % an. Die Durchflußraten für Argon-
Wasserstoff sind in den Tabellen für das Schneiden angegeben.
Argon-Wasserstoff-Durchflußmesser (FM1)
(1O = 100%
Plasmagas-Brennerkabel-Anschluß
Durchflußmesser-Regelventil (MV1)

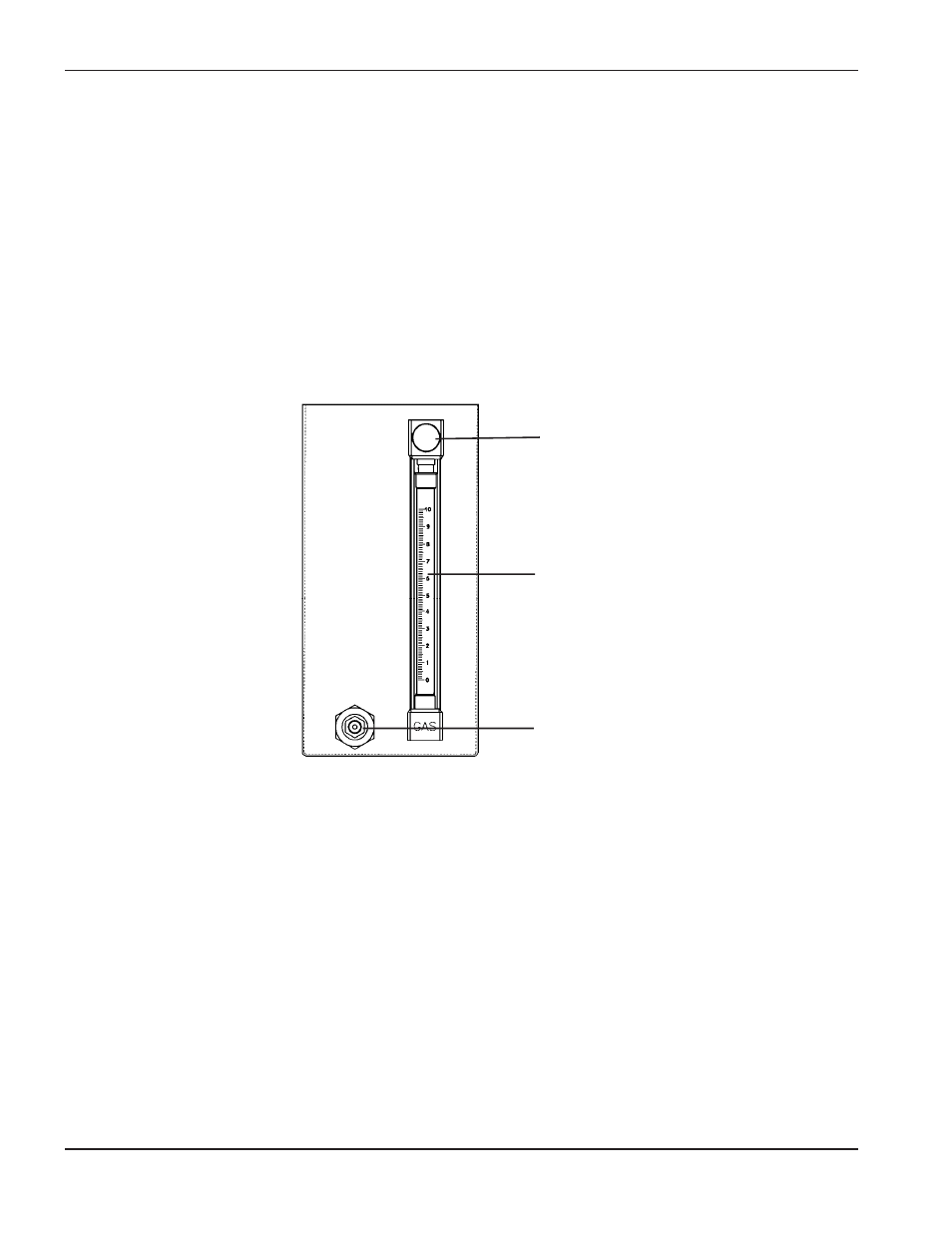

Abbildung 7-1 Regler und Anzeigen an der Vorderseite des Argon-Wasserstoff-Regelventils
