SPEZIFIKATIONEN
HySpeed HT2000 Betriebsanleitung 2-7
5/1/97
Abmessungen und Gewicht:
Länge..................................................................................200 mm
Breite ..................................................................................290 mm
Höhe ...................................................................................100 mm
Gewicht...............................................................................8,2 kg
Hochfrequenz-Konsole (Nr. 073067) (Fortsetzung)
Abmessungen und Gewicht:
Länge..................................................................................320 mm
Breite ..................................................................................410 mm
Höhe ...................................................................................420 mm
Gewicht...............................................................................34 kg

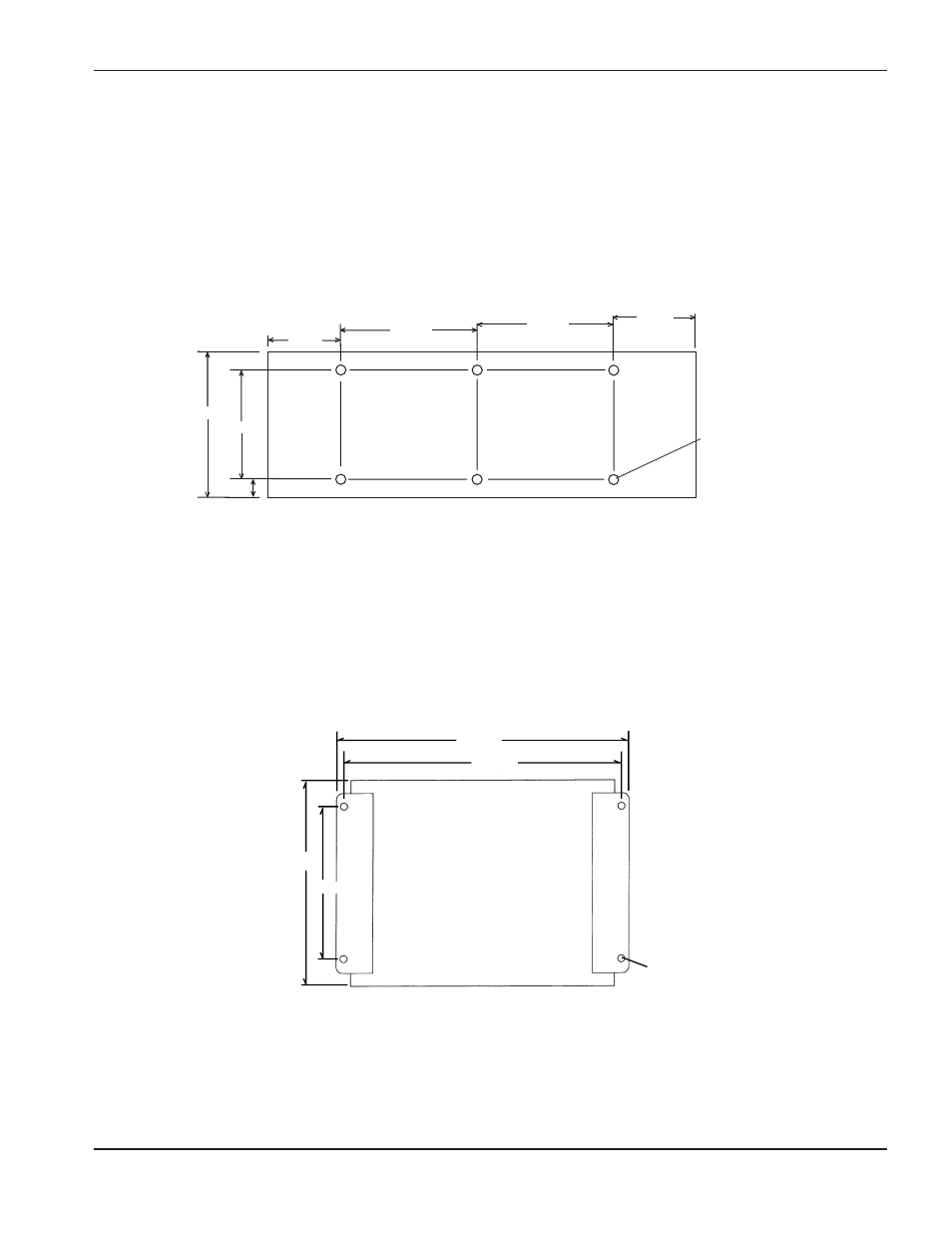

Abbildung 2-2: Abmessungen – Gas-Konsole
Abbildung 2-3: Abmessungen – Motor-Ventil-Konsole
Abmessungen und Gewicht:
Länge..................................................................................100 mm
Breite ..................................................................................290 mm
Höhe ...................................................................................370 mm
Gewicht...............................................................................10,4 kg
2"
3-3/4"
3-3/4"
2"
4"
3"
1/2"
Es sind Schrauben zu
verwenden, die nicht mehr als
12 mm in das Gehäuse
hineinragen.
10-3/4"
6"
8"
11-1/2"
5/16"
dia. (4)
95 mm
50 mm
95 mm
50 mm
76 mm
12,7 mm
100 mm
8 mm
dia. (4)
290 mm
273 mm
200 mm
152 mm
Motor-Ventil-Konsole (Nr. 073219)
Gas-Konsole (Nr. 073218)
