STANDARD-KOMPONENTEN
20
9-44
HySpeed HT2000
Betriebsanleitung
23
25
22

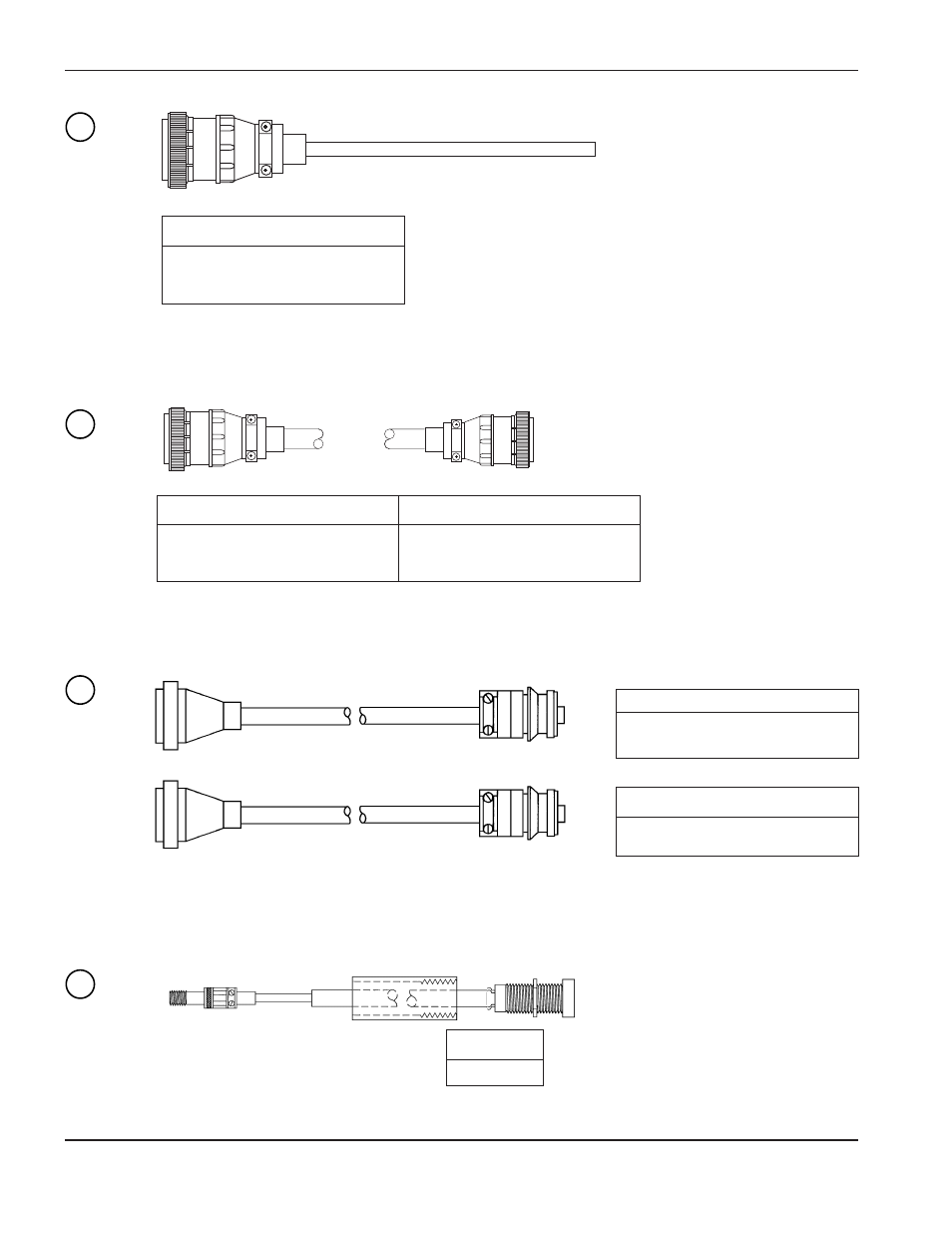

Abbildung 9-33
Zündhöhensensor-Kabel: von der Stromquelle zum induktiven Zündhöhensensor
Teile-Nr.
Länge
Teile-Nr.
Länge
023859
25 ft (7.6 m)
023860
50 ft (15.3 m)
023861
75 ft (22.9 m)
023862
100 ft (30.5 m)
023863
150 ft (45.8 m)
023864
200 ft (61 m)
1X9
8X1
1X10
Teile-Nr.
Länge
023866
50 ft (15.3 m)
023867
75 ft (22.9 m)
023868
100 ft (30.5 m)
Teile-Nr.
Länge
023888
2 ft (0.6 m)
023869
40 ft (12.2 m)
Teile-Nr.
Länge
023889
2 ft (0.6 m)
023870
40 ft (12.2 m)
Teile-Nr.
005074
Informationen zur Wasserglockenpumpe
siehe IM205 (Nr. 802050).
Abbildung 9-32
Wasserglocken-Pumpenkabel: von der Stromquelle zur Wasserglocke
Abbildung 9-34
Kabel vom induktiven Zündhöhensensor zu den Sensoren
Abbildung 9-35
Bausatz – induktiver Zündhöhensensor
24
8X2
8X4
8X3
8X5
