STANDARD-KOMPONENTEN
20
9-40 HySpeed HT2000 Betriebsanleitung
Brenneranschluß
grau
rot
grün
rot
grün
grau
Pilot/Sekundärgas (blau)
Hochfrequenz-Konsolen-Anschluß
Abschirmung Brenner-
leitungen Teile-Nr.
Teile-Nr. 1 Teile-Nr. 2 Teile-Nr. 3 Teile-Nr. 4 Länge
028657 023429 024221 023032 023032 10 ft (3 m)
028658 023430 024222 023034 023034 15 ft (4.6 m)
028659 023431 024223 023012 023012 20 ft (6.1 m)
028546 023326 024192 023013 023013 25 ft (7.6 m)
028660 023432 024224 023014 023014 30 ft (9.2 m)
028661 023433 024225 023015 023015 35 ft (10.7 m)
028662 023434 024226 023016 023016 40 ft (12.2 m)
028663 023435 024227 023387 023387 45 ft (13.7 m)
028547 023327 024193 023199 023199 50 ft (15.3 m)
028767 023773 024404 023772 023772 55 ft (16.8 m)
028768 023515 024259 023052 023052 60 ft (18.3 m)
Teilenummer 2
Part 1
Teilenummer 3
Teilenummer4

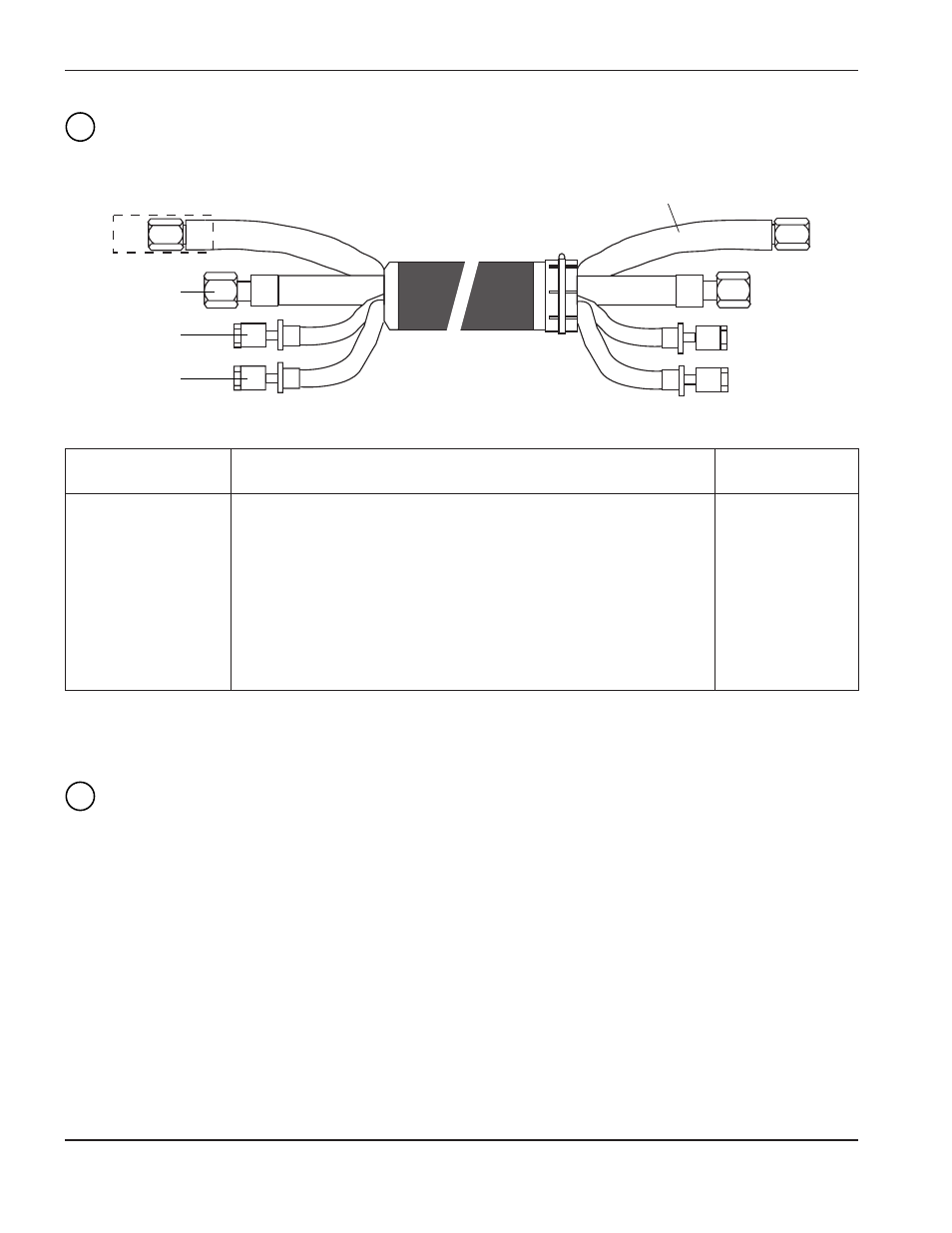

Abbildung 9-21 HT2000-Brennerleitungen
10
Abbildung 9-22 Kabel und Schlauch von der Motor-Ventil-Konsole zum Abschaltventil am Brenner
11
Grafik siehe Seite 9-36. Teilenummern siehe Seite 9-37.
