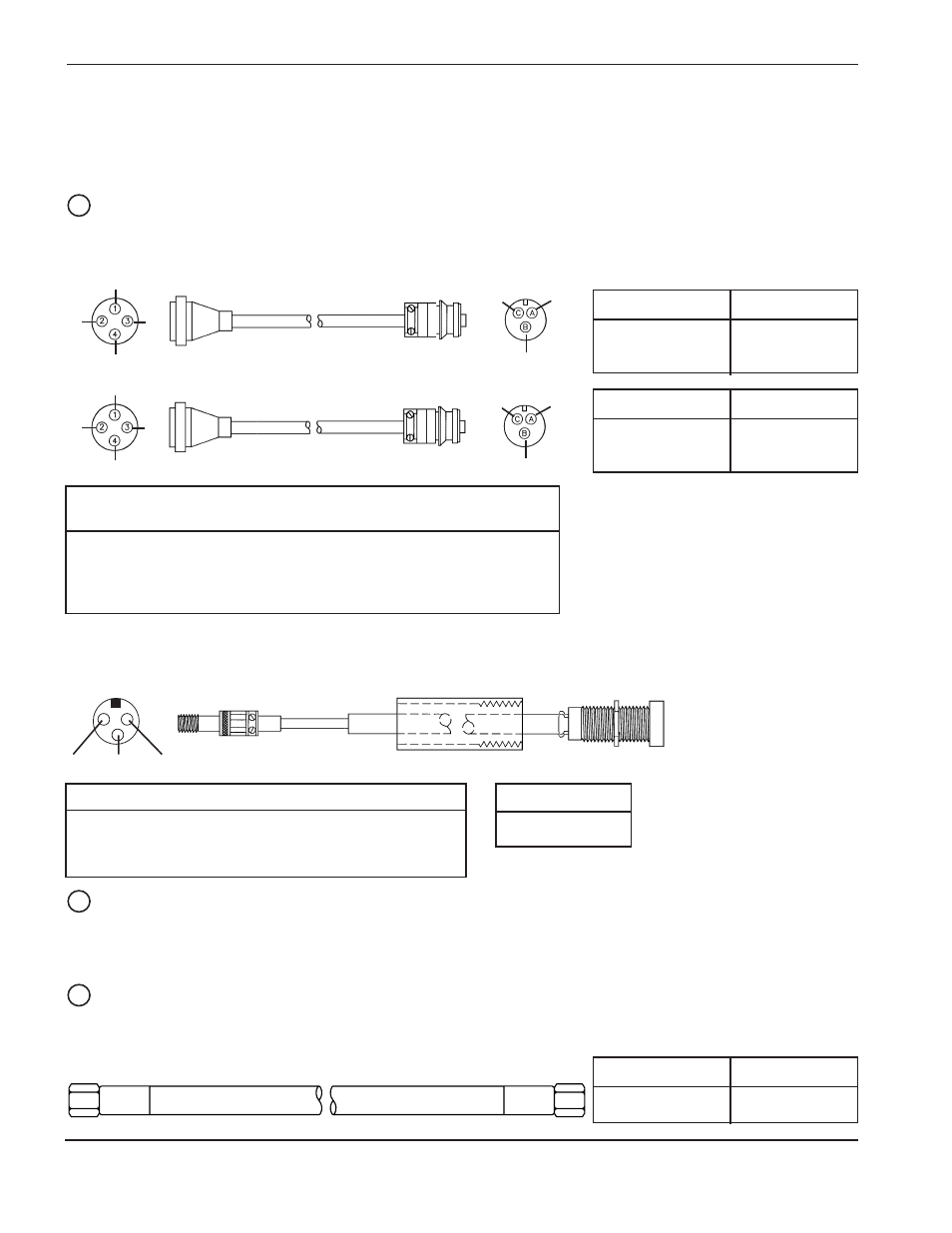

Leitungen des induktiven Zündhöhensensors – induktiver Zündhöhensensor zu den induktiven
Fühlern
Die beiden Sensorkabel sind Bestandteil des Kabelpaketes des induktiven Zündhöhensensors – siehe Seite 9-43.
14
4-20 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
20
Anschlüsse des induktiven Zündhöhensensors
Anmerkung: Beim Einsatz einer Command-Brennerhöhensteuerung siehe Handbuch Nr. 802780.
Siehe Seite 4-18 bezüglich der Anschlüsse zwischen induktivem Zündhöhensensor und Stromquelle.
Die beiden induktiven Fühler werden als Bestandteil der induktiven Zündhöhensensor-Brenner-Montage-
Baugruppe mitgeliefert – siehe Seite 9-43.
Luft-Zufuhr-Schlauch induktiver Zündhöhensensor – Luftzufuhr zum Modul des induktiven
Zündhöhensensors
Vom Kunden sind auf 1,4 bar geregelte Druckluft und Luftschlauch beizustellen. Mit dem induktiven
Zündhöhensensor-Paket wird ein Schlauchanschluß 6 mm (Nr. 015006) mitgeliefert.
15
Funktion Stift Farbe
Strom (+15 VDC) A braun
Gemeinsam B blau
Signal C schwarz
Teile-Nr.
005074
Teile-Nr. Länge
023888 2 ft (0,6 m)
023869 40 ft (12 m)
Teile-Nr. Länge
023889 2 ft (0,6 m)
023870 40 ft (12 m)
Teile-Nr. Länge
024144 40 ft (12 m)
Zündhöhen Fühler
Funktion Sensor-Anschluß Farbe Anschluß
Strom (+15 VDC) 4 rot A
Gemeinsam 2 schwarz B
Signal 1 klar C
Abschirmung 3 umflochten
Luftschlauch-Paket – Modul des induktiven Zündhöhensensors zum Luftzylinder des induktiven
Sensors
Der 12 m-Luftschlauch ist Bestandteil des Schlauch-Paketes für den induktiven Zündhöhensensor – siehe
Seite 9-43.
16
1
4
2 3
C A
B
1
4
2 3
C A
B
8X2 8X4
8X3 8X5
rückwärtige Ansicht
C B A
