HySpeed HT2000 Betriebsanleitung 7-3
6/20/95
BEDIENUNG: ARGON-WASSERSTOFF-REGELVENTIL
Installation
Argon-Wasserstoff-Kabel zwischen Argon-Wasserstoff-Regelventil und Stromquelle
A. Verbinden Sie das Steckdosen-Ende des Argon-Wasserstoff-Kabels (Abb. 7-3) mit der Kabel-Anschlußstelle
am Argon-Wasserstoff-Regelventil (Abb. 7-2).
B. Verbinden Sie das andere Ende des Kabels mit TB4 (der kleineren Klemmenleiste an der inneren Rückseite der
Stromquelle). Ordnen Sie die Drähte 102, 103, 13 und 14 den bereits mit der Klemmenleiste verbundenen
Drähten zu. Verbinden Sie die beiden Schutzdrähte mit der Bezeichnung PE (protective earth = Schutzerdung).
Argon-Wasserstoff-Zufuhr zum Argon-Wasserstoff-Regelventil
A. Schließen Sie das eine Ende der Zufuhr-Schläuche an dem Argon-Wasserstoff-Versorgungstank oder Regler
an und schließen Sie das andere Ende mit der Argon-Wasserstoff-Versorgungsschlauch-Verbindung am
Verteiler an. (Abb. 7-2)

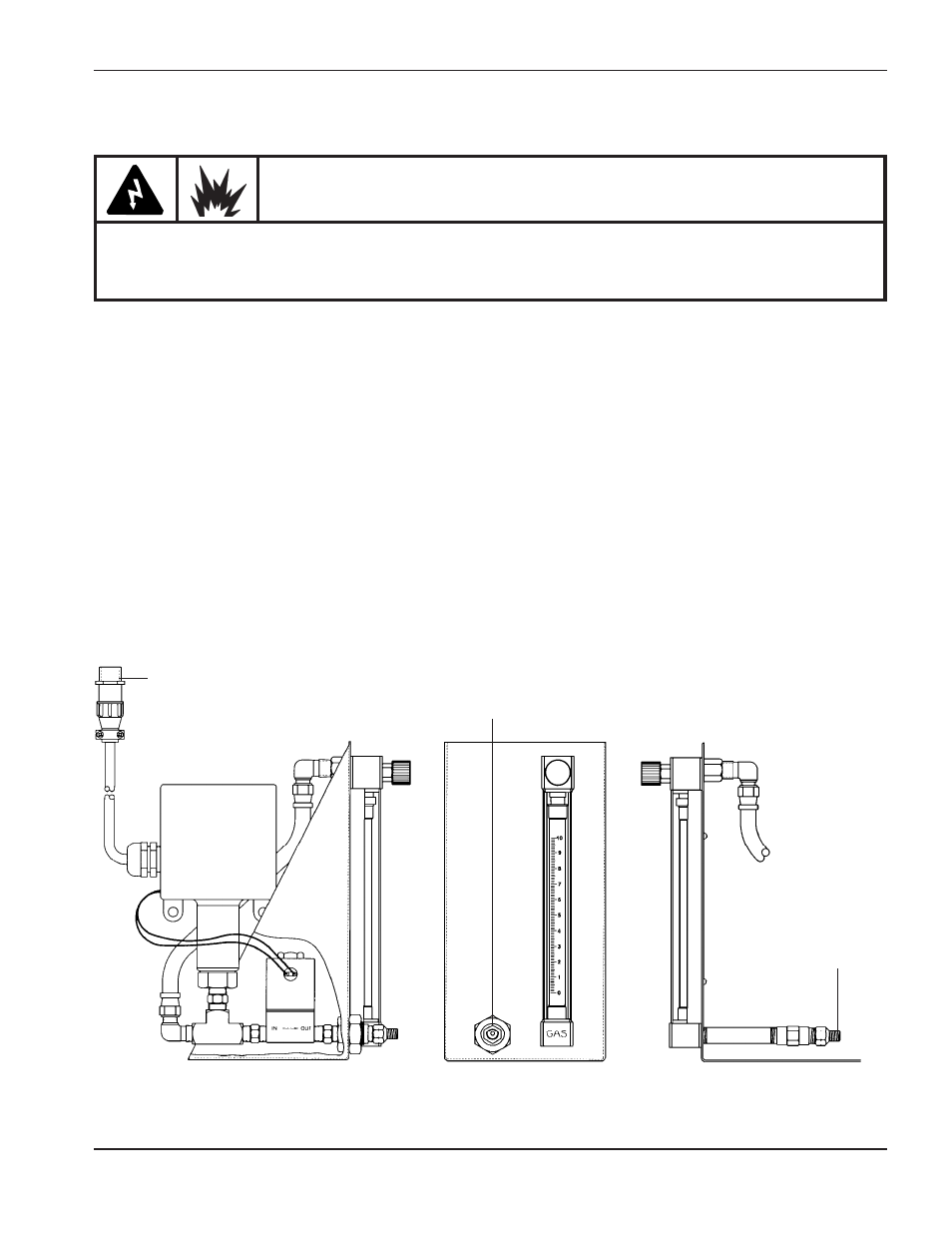

Abbildung 7-2 Argon-Wasserstoff-Regelventil-Verbindungsstellen
Kabel-Anschlußstelle Plasmagas-Brennerkabel-
Anschluß
Argon-Wasserstoff-
Versorgungsschlauch-
Verbindung am
WARNUNG
Vor Inbetriebnahme des Argon-Wasserstoff-Regelventils alle Strom- und Gasanschlüsse zur HT2000-
Anlage ABDREHEN. Beachten Sie die Installations- und Betriebsanweisungen vor dem ANDREHEN des
Stroms und der Gase.
