WARTUNG
20
HySpeed HT2000 Betriebsanleitung 8-25

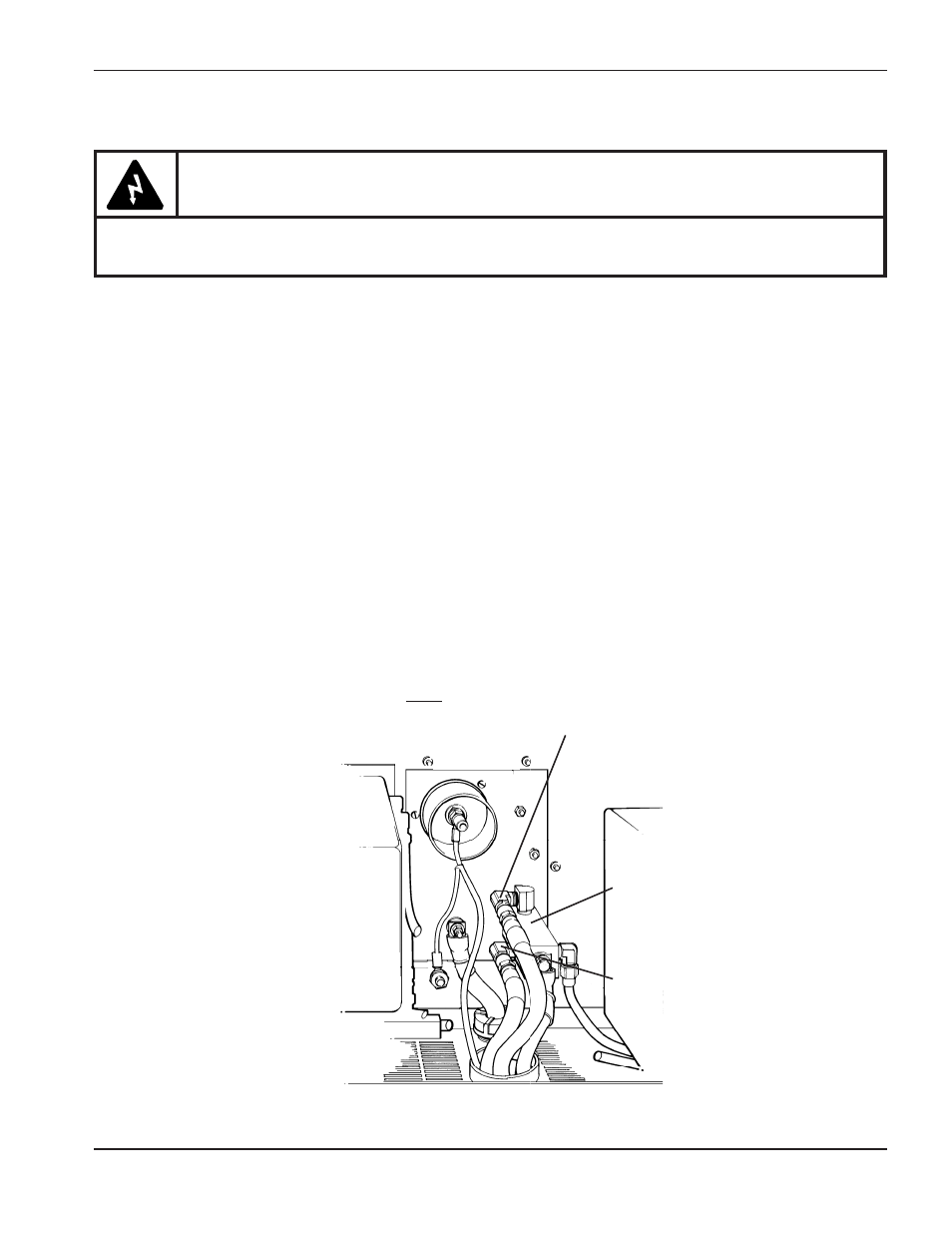

Abbildung 8-6 Brenner-Kühlmittel-Zufuhr- und Rücklaufschläuche
Kühlmittel-Durchfluss-Testverfahren
Wenn die COOLANT FLOW (Kühlmittel-Durchfluß)-Status-LED leuchtet, ist sicherzustellen, daß ein
ordnungsgemäßer Durchfluß wie folgt bewahrt ist:
Kühlmittel im Tank überprüfen
1. Stromquelle ausschalten (siehe obige Warnung).
2. Brenner-Kühlmitteltankkappe abnehmen.
3. Rückwärtige Abdeckung der Stromquelle abnehmen.
4. Vergewissern, daß der Tank mit Kühlmittel gefüllt ist. Falls notwendig, Kühlmittel zufügen.
Durchflußmenge des Kühlmittels zum Brenner überprüfen
1. Sauberen 4-Liter-Behälter bereitstellen.
2. Die 2 schwarzen Kühlmittelschläuche, die am Kathodenblock an der Rückseite der Stromquelle angeschlossen
sind, aufsuchen (einer hat ein grünes Klebeband, der andere ein rotes Klebeband – siehe Abb. 8-6).
3. Kühlmittel-Rücklaufschlauch (der mit dem roten Band) vom Kathodenblock abnehmen.
Brenner-Kühlmittel-Zulauf-Schlauch
(schwarz mit grünem Band)
Kathodenblock
Kühlmittel-Rücklaufschlauch
(schwarz mit rotem Band)
DIESEN SCHLAUCH ABNEHMEN
WARNUNG
OFF (0) AUS-Knopf an der Stromquelle drücken und Hauptschalter auf OFF (AUS) drehen, bevor
fortgefahren wird.
