WARTUNG
20
HySpeed HT2000 Betriebsanleitung 8-21
Fehlercodes
Die Mikrosteuerung auf der Steuerkarte PCB2 warnt den Bediener im Falle, daß bestimmte Fehler in der Anlage
HT2000 auftreten, indem auf der Steuerkarte die ERROR CODE (Fehlercode)-LED blinkt. Um die Steuerkarte
PCB2 und die ERROR CODE (Fehlercode)-LED einsehen zu können, muß die Frontverkleidung der Stromquelle
abgenommen werden (siehe Abb. 9-1 zur Lage von PCB2 und Abb. 8-5 zur Lage der ERROR CODE (Fehlercode)-
LED auf PCB2).
Die ERROR CODE (Fehlercode)-LED blinkt jeweils für 0,5 Sekunden und ist für 0,5 Sekunden ausgeschaltet, mit
einer Pause von zwei Sekunden, bevor sich die Blinkfolge wiederholt. Die Anzahl der Blinksignale zwischen der
Zwei-Sekunden-Pause stellt eine der zehn auf der nächsten Seite aufgelisteten Fehleranzeigen dar.
Während der Fehlercode blinkt, sind alle Steuerkarten-Ausgänge abgeschaltet, und die Stromquelle befindet sich
außer Betrieb. Nachdem der Fehler behoben wurde, kann die Anlage den Betrieb wieder aufnehmen.
Anmerkung: Es können während des Normalbetriebs 8 oder 9 Blinksignale auftreten. Bleibt die
ERROR CODE (Fehlercode)-LED eingeschaltet ohne zu blinken, zeigt dies an, daß
ein interner RAM- oder ROM-Selbstcheckfehler der Mikrosteuerung aufgetreten ist
(die Stromquelle ist dann blockiert).
Zu Zwecken der Fehlerbeseitigung wird die PLASMA START (Plasmastart)-LED auch nochmals in Abb. 8-5
gezeigt. Wenn erleuchtet, zeigt diese LED damit an, daß der Plasma-START-Befehl von der Steuerkarte
empfangen wurde.

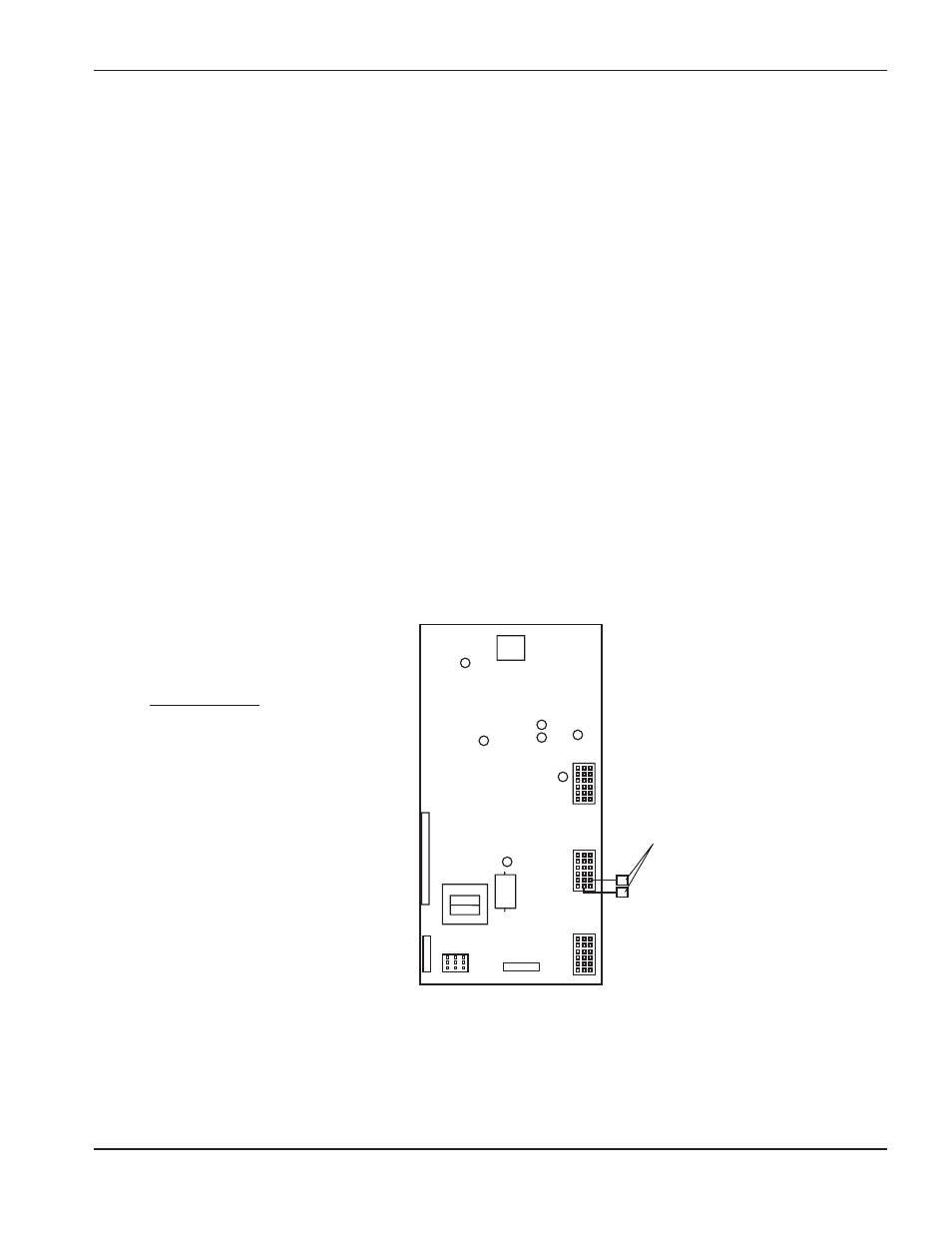

Abbildung 8-4 Lage der ERROR CODE LED (Fehlercode)-LED auf der HT2000-Steuerkarte
D3
D8
D4
D5
D6
D9
Rec 4
Rec 5
Rec 6
Rec 3
Rec 7
Rec 2
Rec 1
D14
Die Anschlüsse sind normalerweise
getrennt.
LED-FUNKTIONEN
D3: + 5 VDC
D4: LICHTBOGEN-ÜBERTRAGUNG
D5: PLASMASTART (bei alten
Anlagen)
D6: SICHERHEITSVERRIEGELUNGEN
ZUFRIEDENGESTELLT
D8: FEHLERCODE
D9: +12 VDC
D14: PLASMASTART (+12 VDC)
