BEDIENUNG: ARGON-WASSERSTOFF-REGELVENTIL
4/8/98
7-4
HySpeed HT2000
Betriebsanleitung
Argon-Wasserstoff-Konsolenende
HT2000-Stromquellenende TB4
Kabelfarbe
TB4-Ende an HT2000 Stromquelle
Signal
Rot
13
PS1*/Plasma
Schwarz
14
PS1*/Plasma
Abschirmung
12
Abschirmung
Grün
102
SV5/Plasma AUS
Schwarz
103
SV5/Plasma AUS
Abschirmung
9
Abschirmung
Teile-Nr.
Länge
Teile-Nr.
Länge
023660
4,5 m
023663
23 m
023661
7,5 m
023664
30 m
023662
15 m
023665
46 m
*PS1/Plasma = pressure switch 1/Plasmagas = Druckwächter 1 für Plasmagas

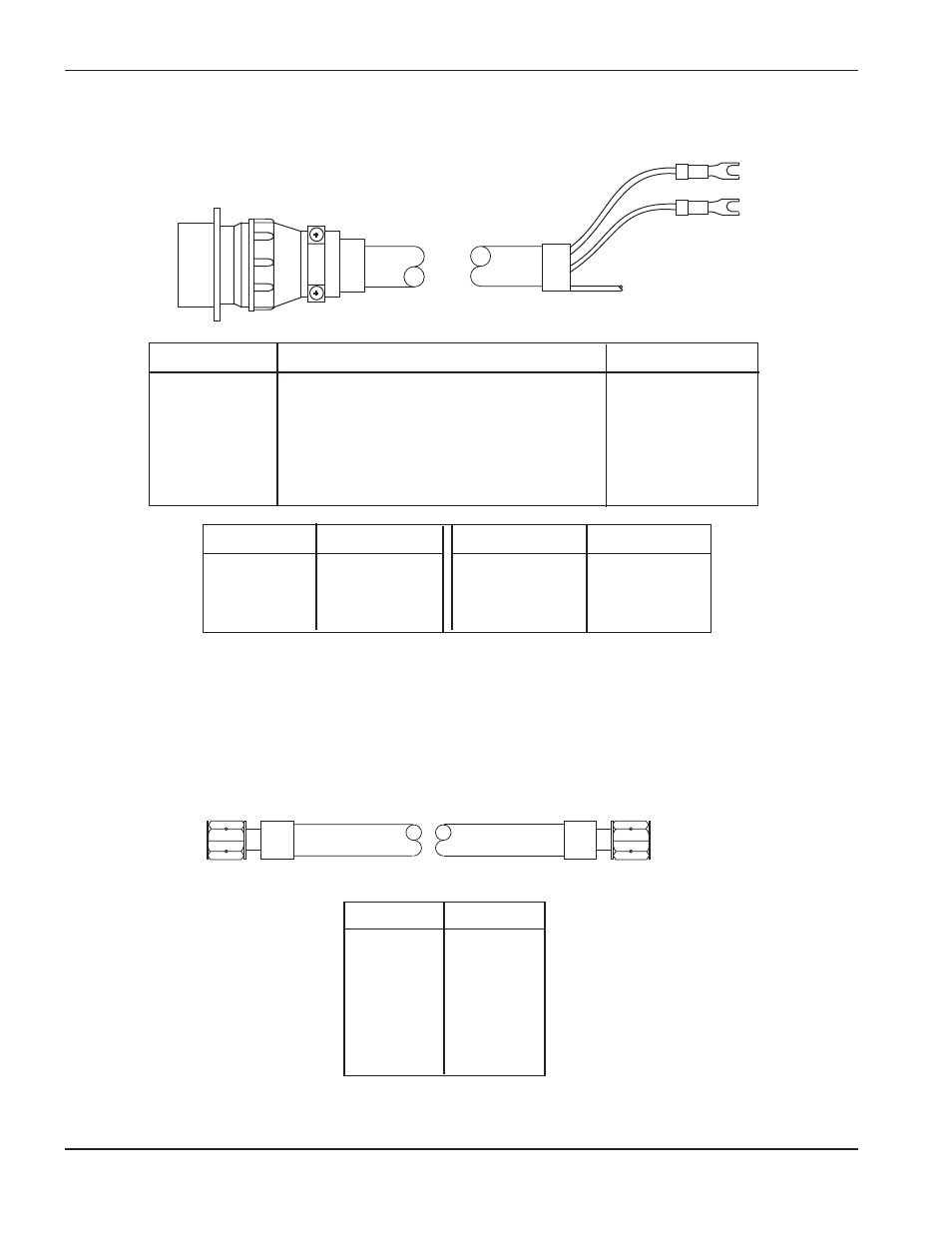

Abbildung 7-3
Verbindungskabel zwischen Argon-Wasserstoff-Konsole und Stromquelle
Teile-Nr. Länge
024355
305 mm
024354
3 m
024368
6,2 m
024369
9,1 m
024370
12,4 m
024443
15 m
024467
23 m
Abbildung 7-4
Plasmagas-Brenner-Schlauchpaket zwischen Brenner und Argon-Wasserstoff-Konsole
13
14
etc.
Anmerkung:
Gegen den Uhrzeigersinn
festziehen
