Regulierung der gas-vorströmung -10, Regulierung der gas-vorströmung – Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 Benutzerhandbuch
Seite 92
6-10
HySpeed HT2000
Betriebsanleitung
2/16/98
BEDIENUNG
Einschalten der Stromquelle und Regulierung der Spannung
und des Stromes

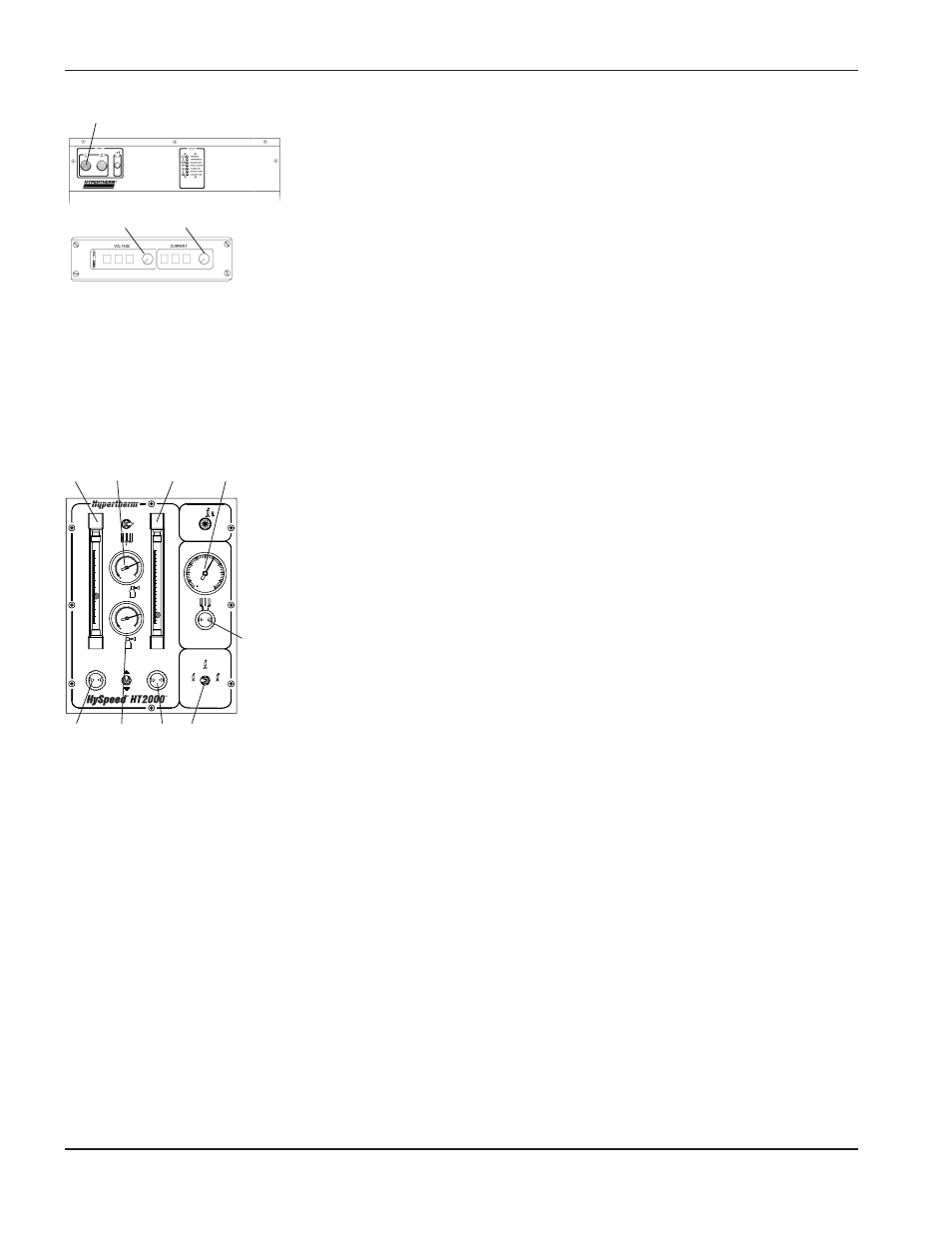

7. Schalten Sie den Haupt-Unterbrechungsschalter auf EIN. Siehe Status-
Anzeigen vor dem Anfahren an früherer Stelle in diesem Abschnitt.
8. Schalten Sie die Stromquelle ein, indem Sie den Druckknopf (PB1) EIN (I)
an der HT2000 Stromquelle drücken. Stellen Sie sicher, daß die grüne
EIN-Anzeige leuchtet. PB1 heruntergedrückt halten, bis alle
Statusanzeigen erlöschen.Sollte die EIN-Lampe nicht aufleuchten, siehe
HT2000-Handbuch für die Installation IM159 (Nr. 801590) zur korrekten
Inbetriebnahme.
9. SPANNUNG und STROM am digitalen Fernsteuerungsmodul für
Spannung und Strom einstellen. Wählen Sie Lichtbogen-Strom und
Lichtbogen-Spannung aus den Tabellen für das Schneiden nach Art und
Dicke des zu schneidenden Metalls aus, um die bestmögliche
Schnittqualität zu erreichen.
Regulierung der Gas-Vorströmung
10. Stellen Sie Schalter S2 an der Gas-Konsole auf Test-Vorströmung ein.
Stellen Sie sicher, daß die Plasmagas-Manometer (PG1, PG2) an der
Gas–Konsole beide auf 8,2 bar eingestellt sind.
11. Sehen Sie nach den Sauerstoff (FM2)- und/oder Stickstoff-Luft (FM1)-
Durchflußmessern und stellen Sie die Vorströmungs-Plasmagas-
Durchflußrate in % entsprechend den Tabellen für das Schneiden ein und
durch Drehen der Sauerstoff (MV3)- und/oder Stickstoff-Luft (MV2)-
Vorströmungs-Durchflußmesser-Reglerknöpfe.
12. Sehen Sie nach dem Sekundärgas-Manometer (PG3) an der Gas-Konsole
und stellen Sie die Daten entsprechend den Tabellen für das Schneiden
ein, indem Sie am Reglerknopf für das Sekundärgas (MV4) drehen.
Anmerkung:
Falls die Verschleißteile geändert sind oder die Stromquelle
über eine Stunde ausgeschaltet ist, stellen Sie das System
für eine Minute auf Vorströming, um die Gasschläuche zu
reinigen.
PLASMA
N
2
/Air
O
2
SHIELD
N
2
/Air
psi
psi
psi
DC
N
2
/Air
O
2
O
2
PLASMA
Cut Flow
PreFlow
PreFlow
Run
10
9
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
Test
Preflow
Test
Cutflow
PB1
FM1
FM2
MV2
MV3
MV4
S2
SPANNUNG
STROM
PG1
PG3
PG2
