SPEZIFIKATIONEN
2-6 HySpeed HT2000 Betriebsanleitung
22
17.75 (450.85)
11.75 (298.45) 3.62 (91.92)
2" (50 mm) or
1.75" (44 mm)
See Section 9
2.38
(60.48)
45
°
Stromquelle HT2000 (Fortsetzung)
Abmessungen und Gewicht:
Länge..................................................................................1040 mm
Breite ..................................................................................710 mm
Höhe ...................................................................................900 mm; CE-Stromquelle: 1040 mm
Gewicht...............................................................................351 kg; CE-Stromquelle: 364 kg
Kühlung ..............................................................................Gebläseluft (Klasse F)
Brennerkühlmitteltankkapazität ..........................................11 Liter

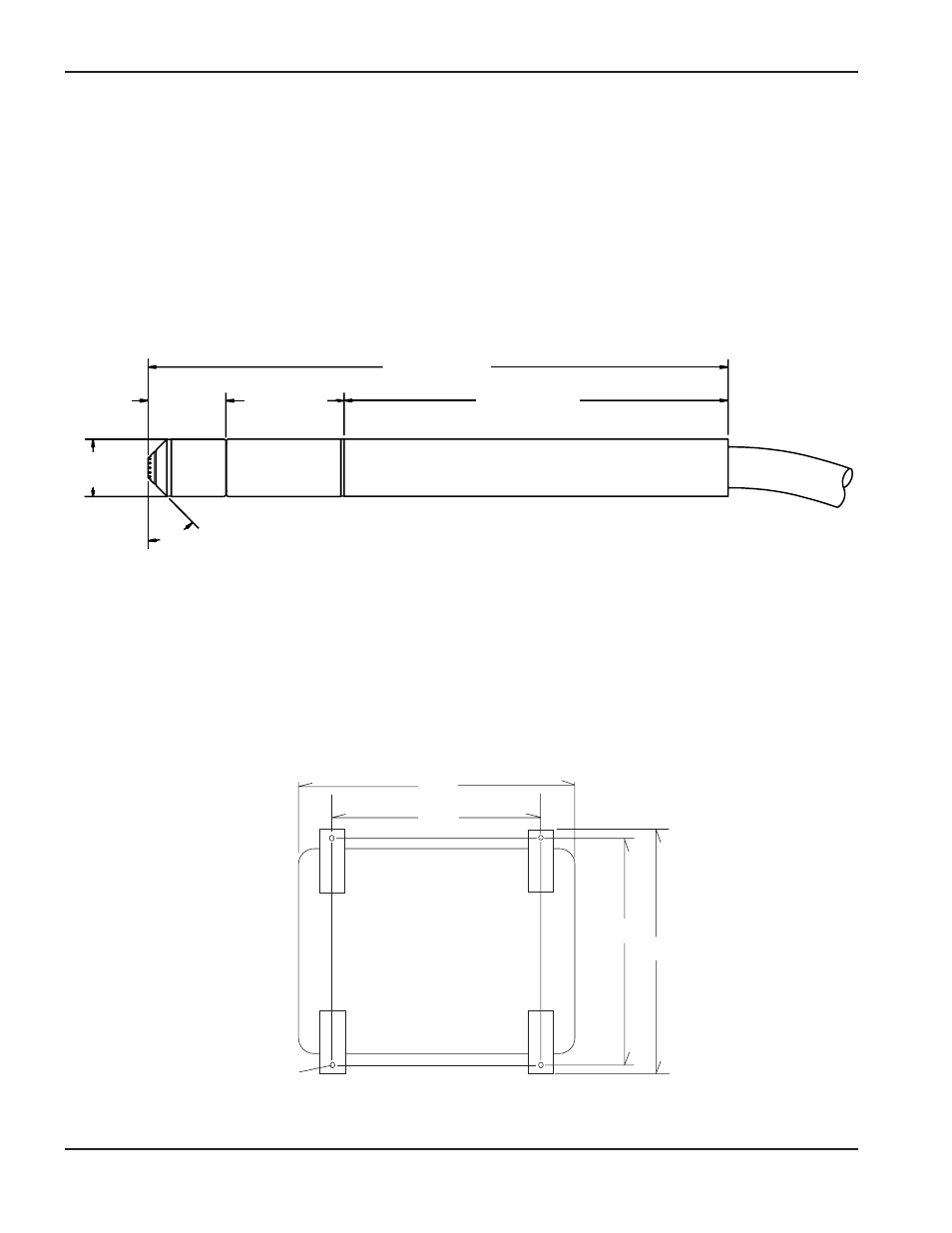

Abbildung 2-1: Abmessungen – Hochfrequenz-Konsole
50 mm oder 44 mm
Siehe Abschnitt 9
Maximale Blechdicke ..........................................................50 mm
Maximale Leistung bei 100%iger Einschaltdauer ...............200 A
Plasmagasdurchfluß ...........................................................für spezifische Gasanforderungen siehe Tabellen
für das Schneiden im Bedienungsabschnitt
Sekundärgasdurchfluß
Wasserkühlungsdurchflußrate ............................................3,0 l/min
Gewicht...............................................................................1,13 kg
Maschinenbrenner (abgebildet ohne Abschaltventil-Baugruppe)
16"
12-3/8"
13-5/8"
14-5/8"
5/16"
dia. (4) 8 mm
dia. (4)
410 mm
314 mm
347 mm
372 mm
Hochfrequenz-Konsole (Nr. 073067)
Maschinenbrenner HySpeed HT2000 (Nr. 128381, 128367 oder 128141)
