Seite 166: Vorderabdeckung -5 baugruppe thc (option) -5
STANDARD-KOMPONENTEN
24
HySpeed HT2000
Betriebsanleitung
9-5
HT2000-Stromquelle
ቢ
: Vorderabdeckung
Teile-
Position
nummer
Beschreibung
bestimmt für
Menge
1
001233
Panel, HT2000 Front
1
2
129307
Fan SA:225CFM
M3
1
027080
Fan:225CFM 120VAC 50-60HZ
027568
Fan Guard:6.375 Dia
3
129307
Fan SA:225CFM
M2
1
027080
Fan:225CFM 120VAC 50-60HZ
027568
Fan Guard:6.375 Dia
4
129308
Fan SA:450-550CFM
M4
1
027079
Fan:450-550CFM 120VAC 50-60HZ
027567
Fan Guard:8.75 Dia
5
041762
PCB Assy: HT2000 ControI II
PCB2
1
6
041276
PCB Assy: HT2000 Anlg
PCB3
1
7
041246
PCB Assy: Relay, HD1070 / HT2000
PCB4
1
001566*
Panel:HT2000 Front Filter
1
001567*
Cover:HT2000 Front Filter Panel
1
027441*
Filter:24 X 24 X 2 Fiberglass air
1
* Die Positionen sind auf Abbildung 9-1 nicht abgebildet.

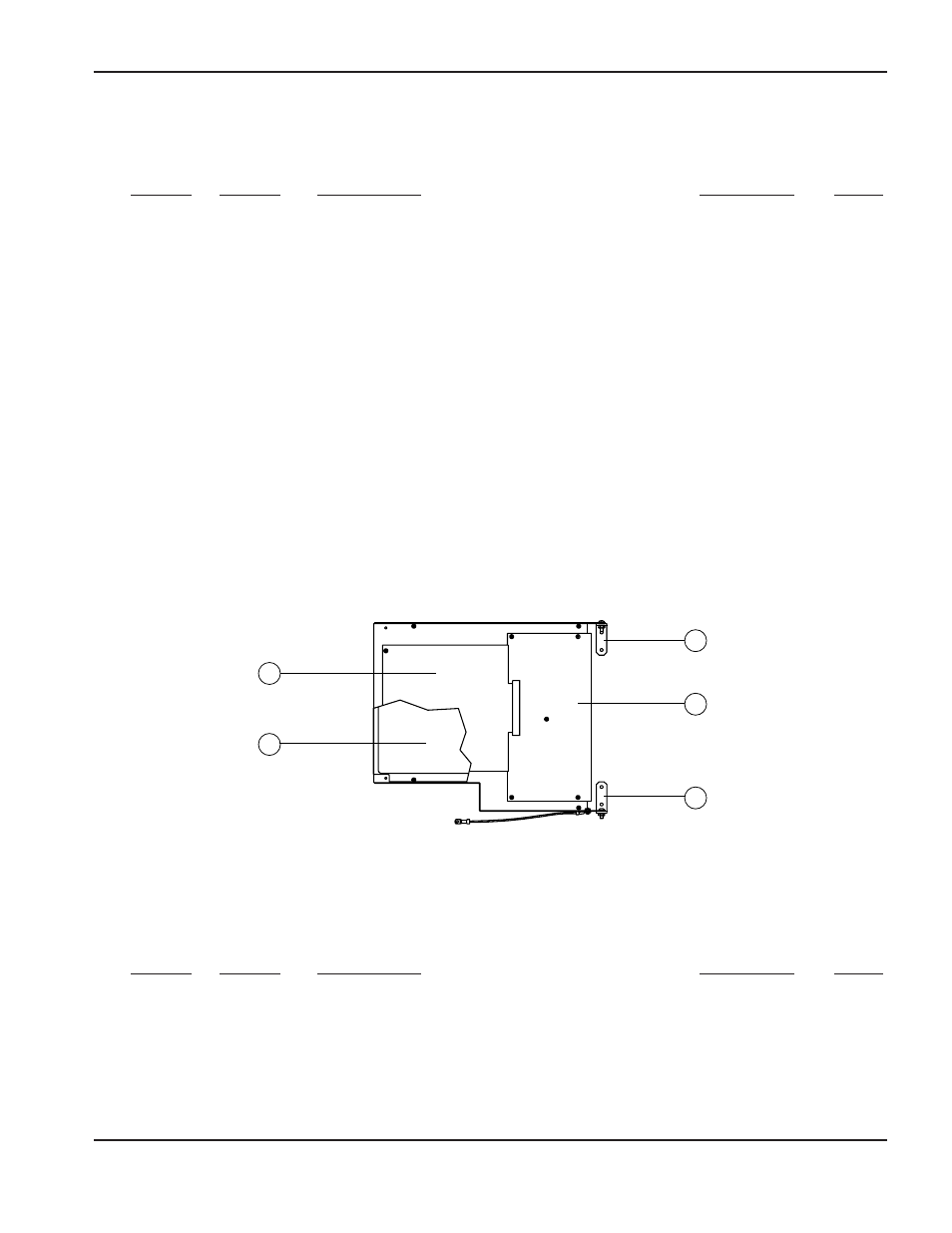

Abbildung 9-1A
HT2000-Stromquelle – Baugruppe THC
HT2000-Stromquelle
ቢ
: Baugruppe THC (option)
Teile-
Position
nummer
Beschreibung
bestimmt für
Menge
029697
HT2000 THC SA
9
001297
Cov: HT2000 THC Dust
1
10
004338
Hinge - THC Pan, HT2000
2
11
041294
PCB Assy: HT2000 THC Mother
PCB9
1
12
041186
PCB Assy: HT2000 Torch Hght Cntrl
PCB10
1
9
10
10
11
12
