7-8 HySpeed HT2000 Betriebsanleitung
20
BEDIENUNG: ARGON-WASSERSTOFF-REGELVENTIL
Nach dem Schneiden mit Argon-Wasserstoff
1. MV1 in geschlossene Stellung bringen.
2. 14x1 Argon-Wasserstoff-Kabel am Kabelanschlußpunkt des Argon-Wasserstoff-
Verteilers unterbrechen. Siehe Abbildung 7-2.
3. Argon-Wasserstoff-Plasmagasschlauch von Punkt 1 des Brenners entfernen. Siehe
Abbildung 7-5.
4. Plasmagasschlauch von der Motor-Ventil-Konsole an
Punkt 1 des Brenners anschließen. Siehe Anschluß des Abschalt-Ventil-Kabels und
Plasmaschlauches zwischen Brenner und Motor-Ventil-Konsole in Abschnitt 4.
5. Stickstoff-Zufuhrschlauch vom Sekundär-Zufuhranschluß der Gaskonsole
entfernen.
6. Stickstoff-Zufuhrschlauch an den N
2
–Anschluß der Gaskonsole anbringen. Siehe
Abbildung 7-7.
7. Sekundärgas-Zufuhrschlauch an den Sekundär-Zufuhranschluß der Gaskonsole
anschließen. Siehe Gaskonsolen-Anschlüsse in Abschnitt 4.

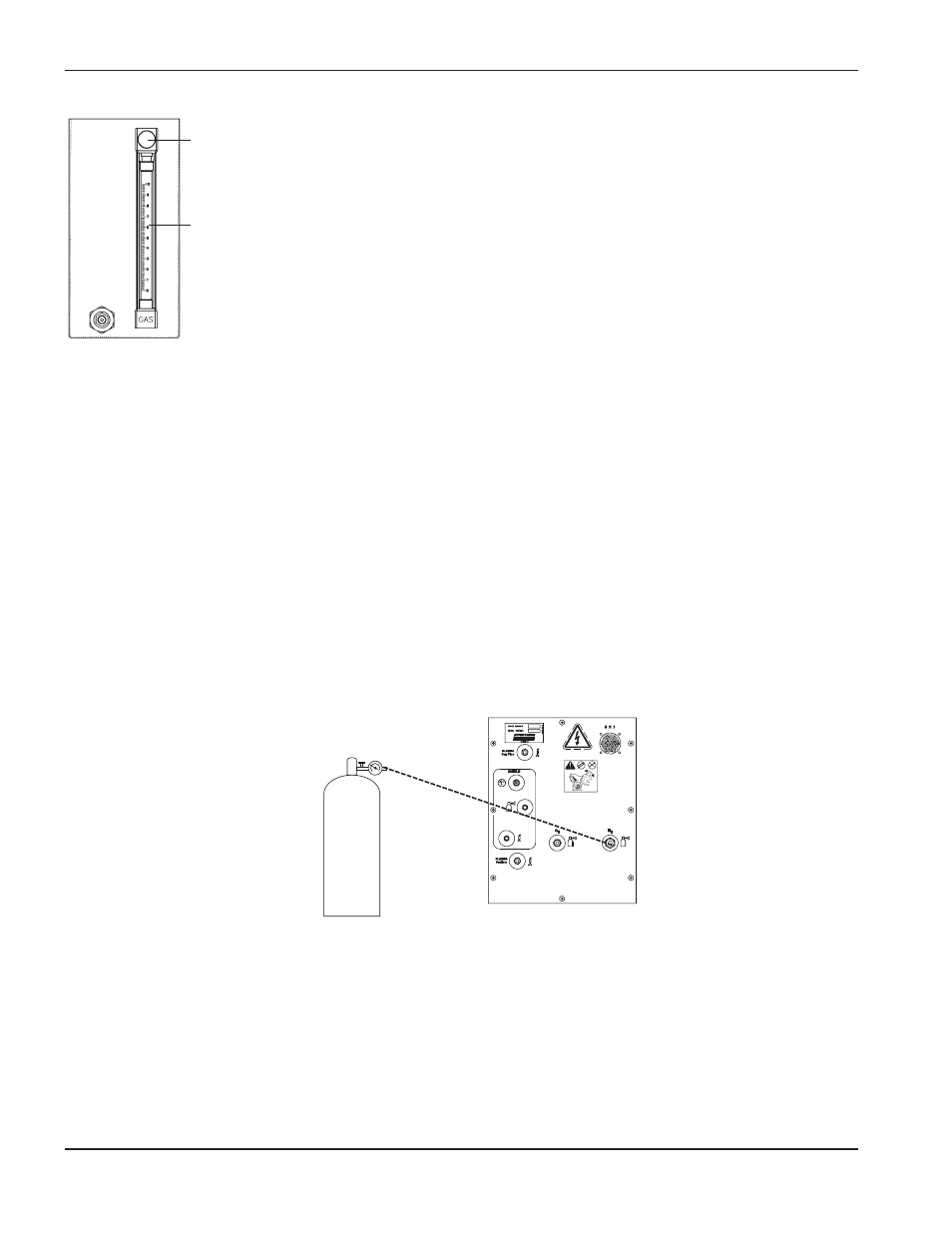

Abbildung 7-7 Stickstoffzufuhr an N2–Eingang der Gaskonsole
2WRENCHES
Ni
trogen
MV1
FM1
Stickstoff
