WARTUNG
2/5/98
HySpeed HT2000 Betriebsanleitung 8-17
Problem Mögliche Ursachen und Lösungen
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung von REC3 auf der
Stromverteilerkarte (PCB1) zu PS3 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.

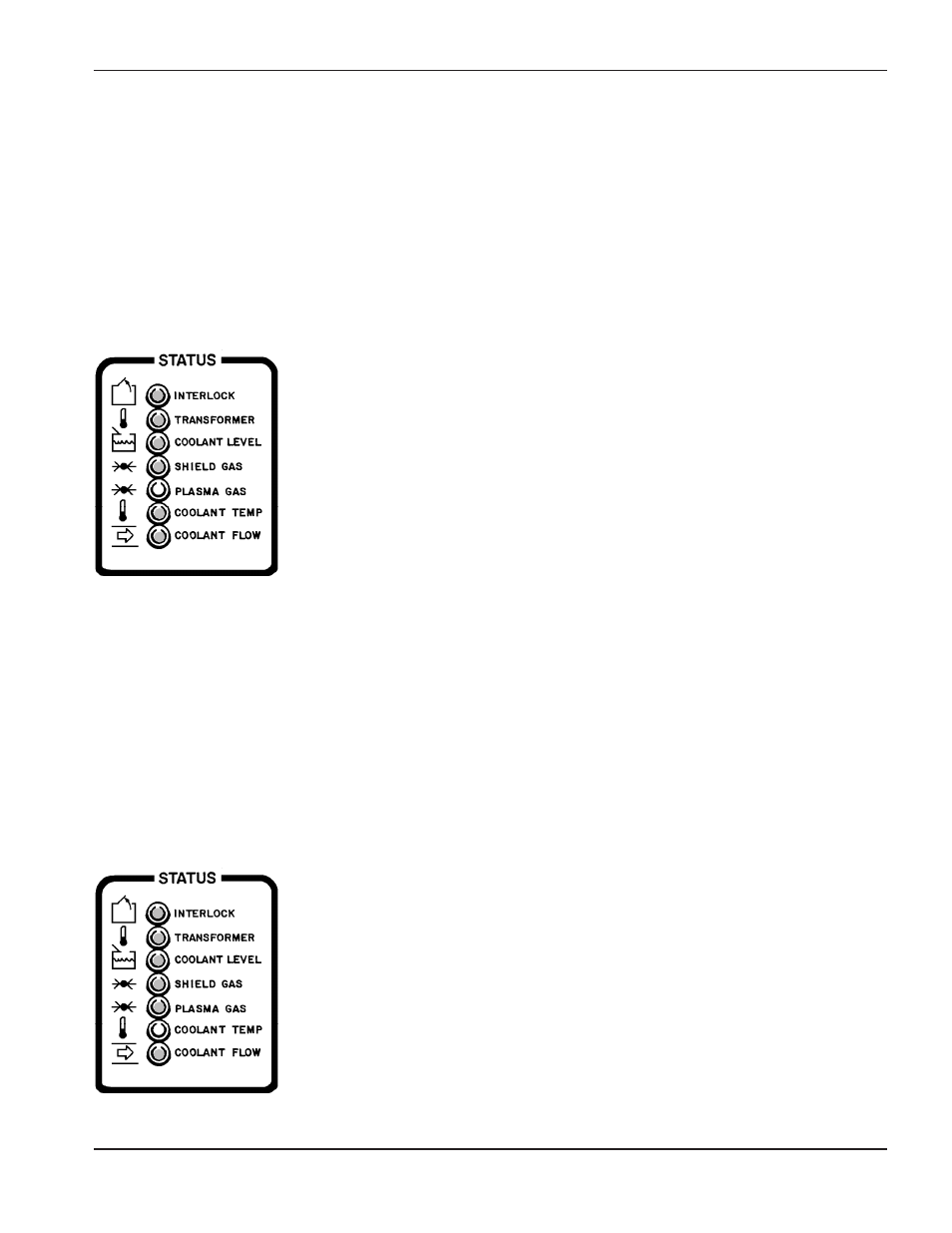

5. PLASMA GAS (Plasmagas)-
LED leuchtet:
5.1. Plasmagasdruck zu niedrig.
Diese LED erlischt, wenn von PS1 und/oder PS2 in der
Gaskonsole ein Plasmagasdruck von 5,5 bar oder mehr ertastet
wird.
• Überprüfen, ob die Plasmagas-Zufuhr auf 8,3 bar eingestellt
ist, wie im Abschnitt 2 in diesem Handbuch festgelegt ist.
• Nachprüfen, ob alle Plasmagas-Anschlüsse sicher sind und
daß keine Undichtigkeiten bei jeglichen an der Gaskonsole
angeschlossenen Schläuchen vorhanden sind.
5.2. Druckschalter PS1 und/oder PS2 funktionieren nicht.
Diese Schalter sind normalerweise offen und schließen, wenn
der Plasmagasdruck 5,5 bar oder mehr beträgt. Nachdem PS1
und PS2 geschlossen sind (im O2-Modus) oder PS1
geschlossen ist (im N2-Modus) erlischt PLASMA GAS
(Plasmagas)-LED.
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung von auf der
Stromverteilerkarte (PCB1) zu PS1 und PS2 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
6. COOLANT TEMP
(Kühlmitteltemperatur)-LED
leuchtet:
6.1. Kühlmittel ist zu heiß.
Diese LED erlischt, wenn der Temperaturschalter TS2 eine
Kühlmitteltemperatur im Kühlmitteltank von weniger als 71 °C im
Tank ertastet.
• Überprüfen, ob das Wasserkühlmittel über 71 °C hat.
• Prüfen, ob TS2 (befindet sich im Kühlmittelbehälter)
ausgeschaltet ist. TS2 ist normalerweise geschlossen und
öffnet, wenn eine Temperatur von über 71 °C erreicht ist.
• Unter Verwendung der Verdrahtungs-Diagramme die
Sockelstifte, Verdrahtungen und Anschlüsse von TS2 zu PCB1
überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
