HySpeed HT2000 Betriebsanleitung 4-15
INBETRIEBNAHME
20
Maschinen-Schnittstellen-Spannungs-/Strom-Leitungs-Verbindung –
Stromquelle an Maschinen-Schnittstelle
Anmerkung: Bei Verwendung einer Fernsteuerung für Spannung und Strom zur Einstellung von
Spannung und Strom ist dieser Schritt zu überspringen.
Vor Anschluß des Maschinen-Spannungs-/Strom-Interfacekabels sind die Verdrahtungsdiagramme in diesem
Handbuch einzusehen und ist sicherzustellen, daß der richtige Stecker an der µP-Steuerungs-
PCB-REC6-Steckdose angebracht ist.
Mit 1x7 markierten Stecker des Maschinen-Schnittstellen-Kabels in die mit MACHINE V/C 1x7 markierte Steckdose
an Rückseite der Stromquelle stecken (Abbildung 4-10).
9
Von 1x7 Farbe Signal
2 weiß Strom 10
3 rot Strom 20
4 grün Strom 40
5 orange Strom 80
6 blau Strom 100
7 weiß/schwarz Strom 200
10 Abschirmung Abschirmung
11 blau/schwarz Strom ICom
12 schwarz/weiß frei
13 rot/weiß frei
16 schwarz/rot Spannung V5
17 weiß/rot Spannung V10
18 orange/rot Spannung V20
19 blau/rot Spannung V40
20 rot/grün Spannung V80
21 orange/grün Spannung V100
22 schwarz/weiß/rot Spannung V200
23 weiß/schwarz/rot Spannung VCOM

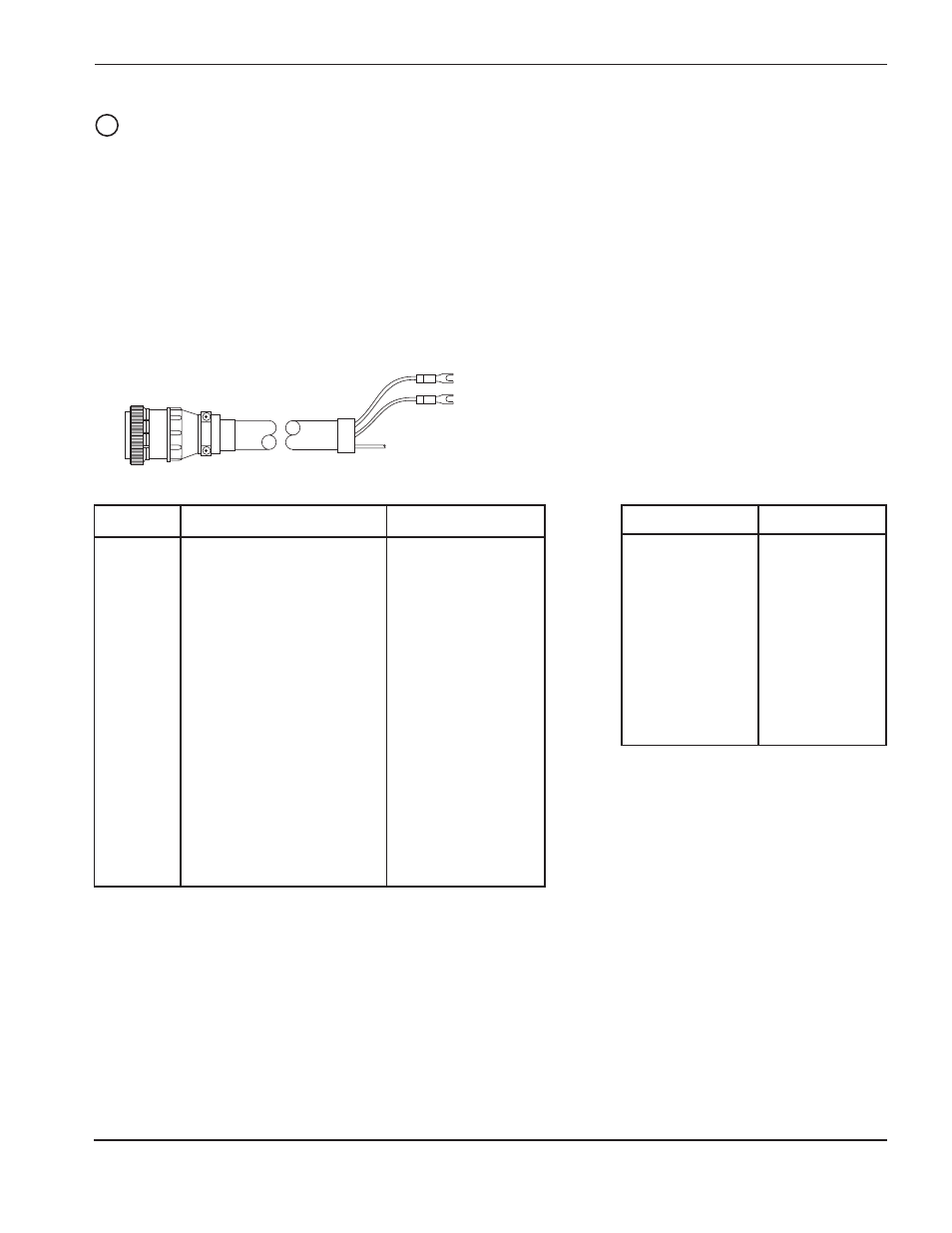

Abbildung 4-9 Maschinen-Schnittstellen-Spannungs-/Strom-Leitung – Stromquelle an Maschinen-
Computer-Schnittstelle
Teile-Nr. Länge
023902 6 ft (2 m)
023851 15 ft (4,6 m)
023852 25 ft (7,6 m)
023853 35 ft (10,6 m)
023854 50 ft (15 m)
023855 75 ft (23 m)
023856 100 ft (30,5 m)
123650 115 ft (35 m)
023903 125 ft (38 m)
023857 150 ft (46 m)
023858 200 ft (61 m)
(COM = Gemeinsam)
1X7
