Seite 39
VORINSTALLATIONEN
3-10
HySpeed HT2000
Betriebsanleitung
20

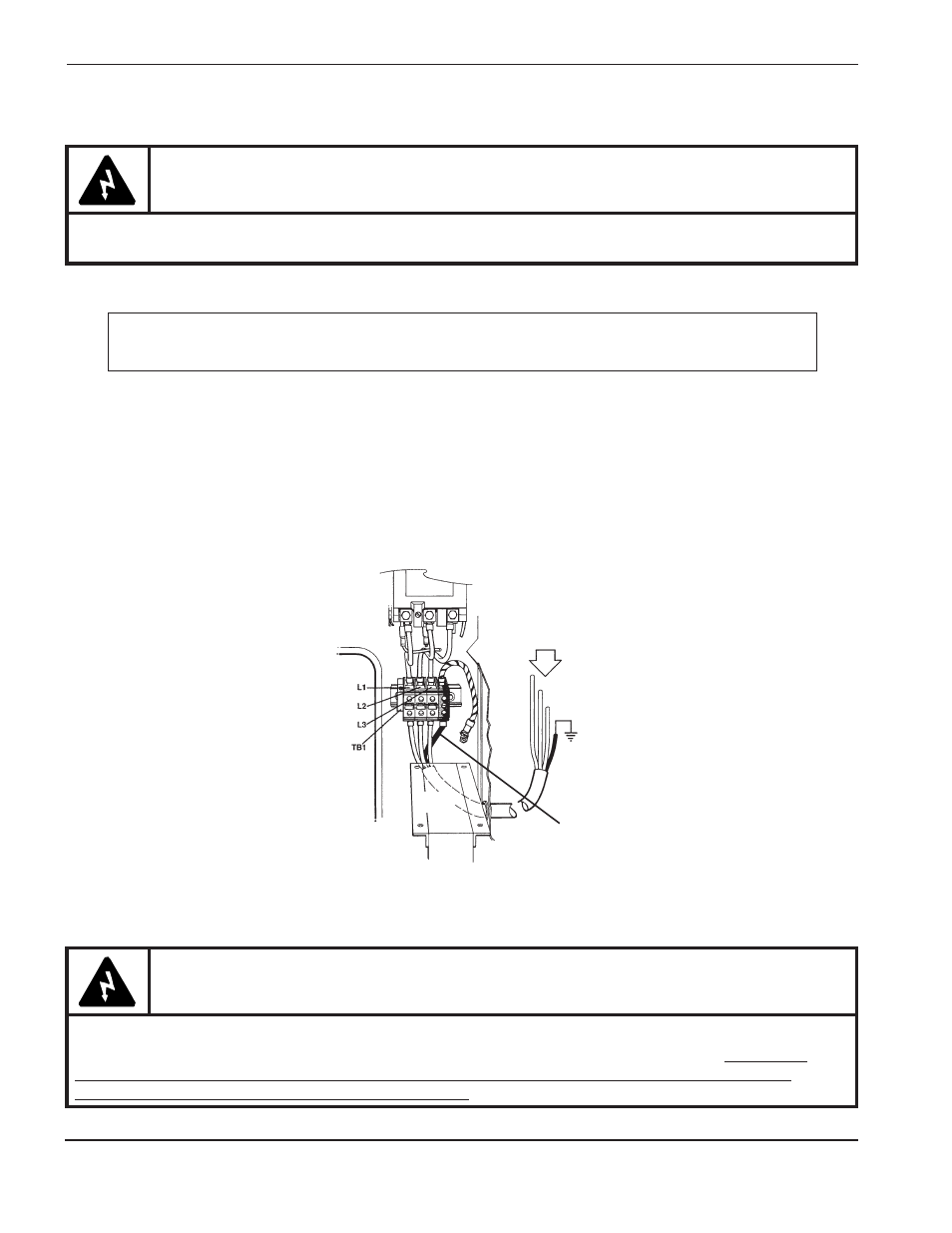

Abbildung 3-3
Netzversorgungsanschluß-Verbindungen
Netzversorgungsanschluß
WARNUNG
Am Schaltschütz ist Netzspannung vorhanden, wenn sich der Hauptschalter in EIN-Stellung befindet,
selbst wenn der ON (EIN) (I)-Druckknopf der HT2000-Stromquelle nicht gedrückt wurde. Als übliche
Sicherheitspraktik ist IMMER nachzuprüfen, ob der Hauptschalter vor Installation, Trennung oder
Wartung in diesem Bereich in OFF (AUS)-Stellung ist.
WARNUNG
Der Netz-Trenn-Schalter muß in AUS-Stellung sein, bevor die Netzversorgungskabel
angeschlossen werden.
Netzversorgungsleitung zur HT2000-Stromquelle
Zum Anschluß des Netzkabels an eine 400 V-Stromquelle siehe Anhang A. Bei anderen
Spannungen der Stromquelle CE ist das nachfolgend beschriebene Verfahren zu verwenden.
1. Netzversorgungskabel durch die Zugentlastung, die sich in der unteren linken Rückseite der Stromquelle
befindet, führen. Netzversorgungskabel an TB1 an die rückwärtige mittlere Schalttafel der rechten Seite
anschließen.
2. Netzversorgungskabel an die Anschlußklemmen L1, L2 und L3 von TB1 anschließen. Siehe Abb. 3-3.
3. Schutzleiterkabel wie gezeigt an die Bodenschraube anschließen.
Erdungskabel
PRIMÄRES 3-PHASEN-
WECHSELSTROM-
NETZVERSORGUNGSKABEL
