ANHANG B – ANLAGENERDUNG
9/17/98
HYPERTHERM Plasmaschneidsysteme
b-3

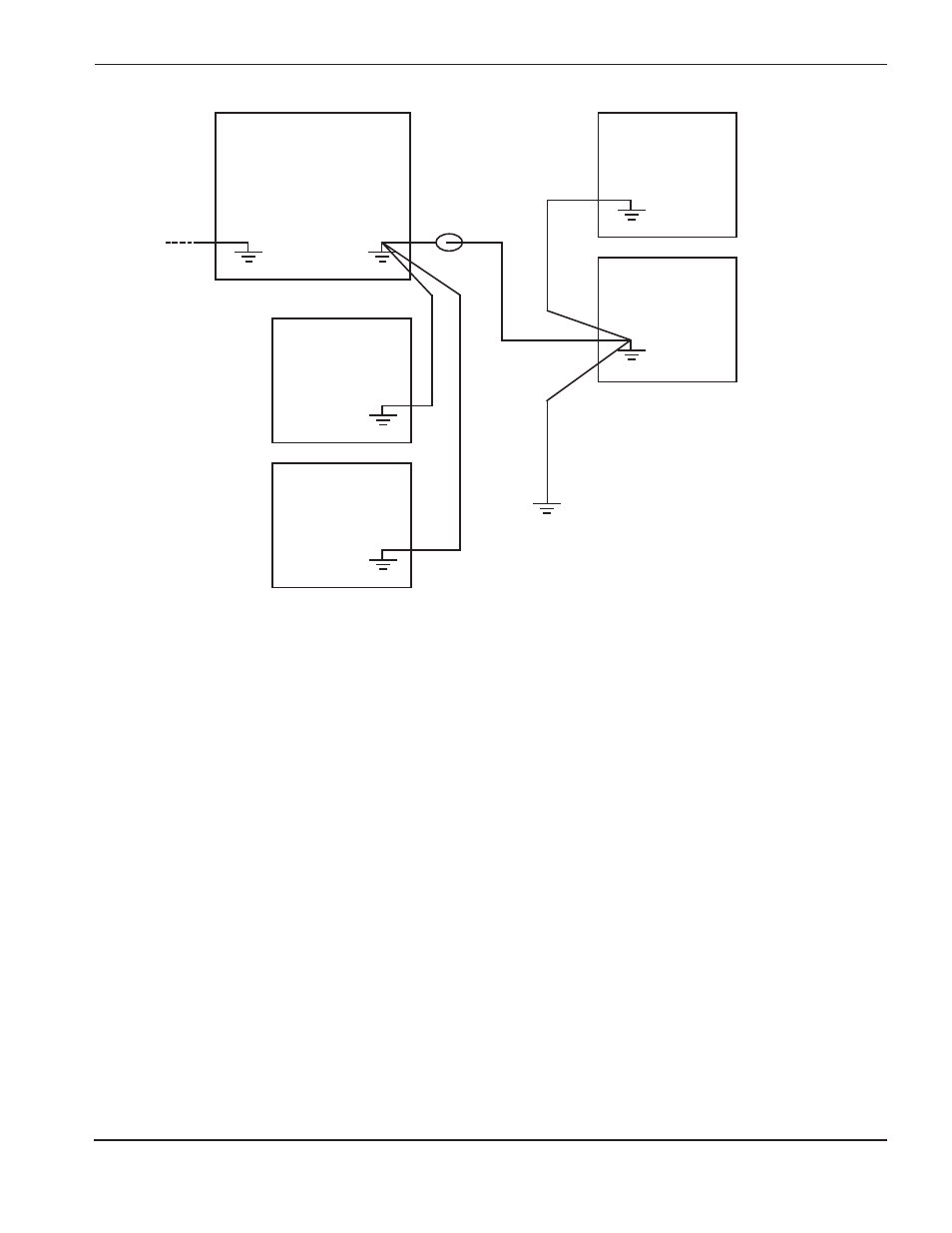

Abbildung b-1
Empfohlene Erdungsanschluß-Konfiguration
Anmerkung:
Die Konfiguration kann bei jeder Installation anders sein und ein anderes
Erdungsschema erforderlich machen..
Plasma-Stromquelle
(Abschirmung)
(Abschirmung)
(Abschirmung)
(Abschirmung)
Netzkabelerdung
Ferrit-
Drosselwiderstand
Ergänzende
Erdungsstange
Gaskonsole
weitere Ausrüstung
die von der Plasma-
Stromquelle Strom
erhält
Hochfrequenzkonsole
Arbeitstisch
