4-6 HySpeed HT2000 Betriebsanleitung
INBETRIEBNAHME
2/5/98
Teile-Nr. Länge Teile-Nr. Länge
023403 15 ft (4,6 m) 023407 100 ft (30,5 m)
023404 25 ft (7,6 m) 023408 150 ft (46 m)
023405 50 ft (15 m) 023644 200 ft (62 m)
023406 75 ft (23 m)
Negativleitung – Stromquelle an entfernte Hochfrequenz-Konsole 1
Pilot-Lichtbogen – Stromquelle an entfernte Hochfrequenz-Konsole 3
Teile-Nr. Länge Teile-Nr. Länge
023631 25 ft (7,6 m) 023634 100 ft (30,5 m)
023632 50 ft (15 m) 023635 150 ft (46 m)
023633 75 ft (23 m) 023652 200 ft (62 m)

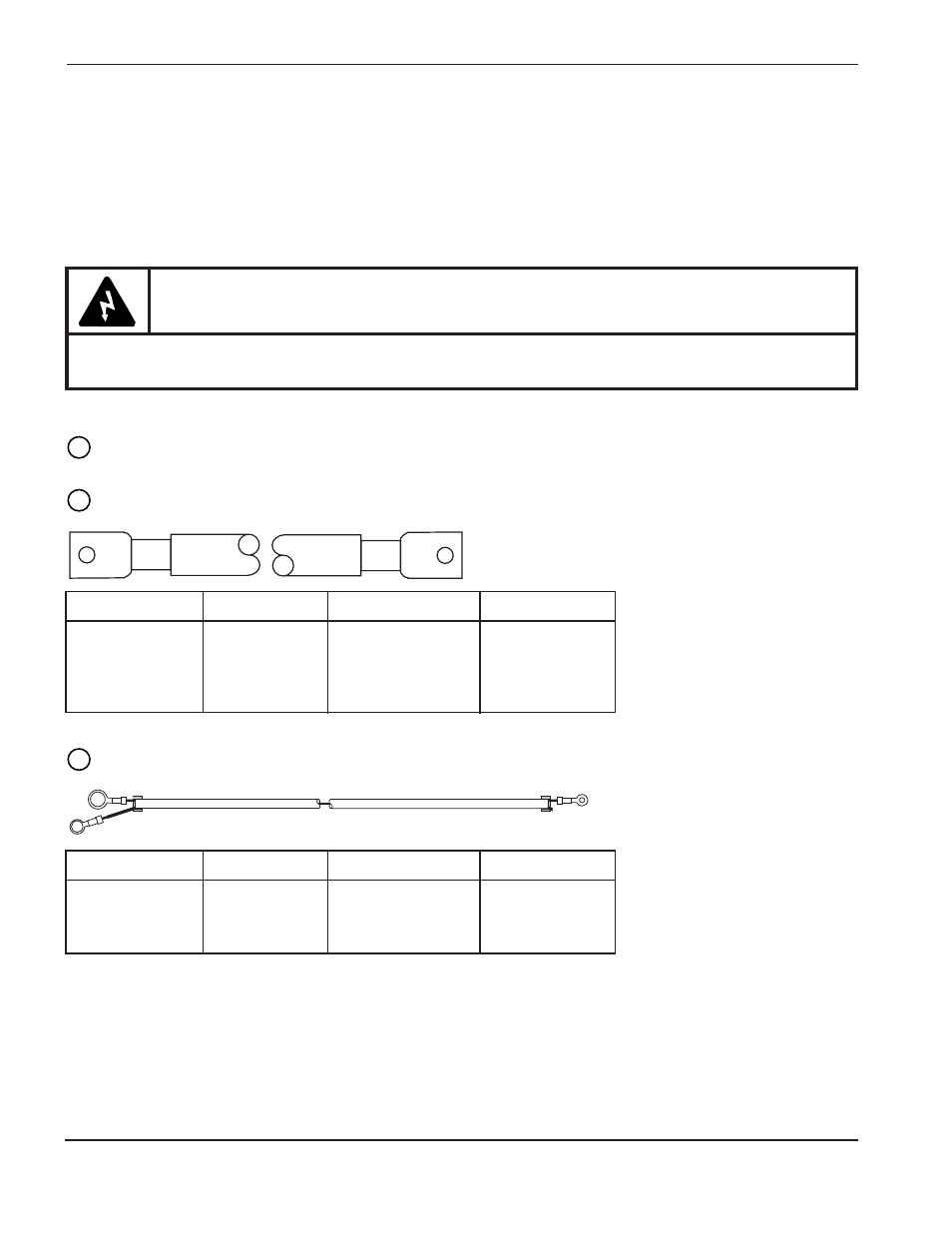

Anschlüsse der Stromquelle
Siehe Bezugsnummern in den Illustrationen auf den jeweils rechten Seiten zur Ausführung der
Anschlüsse. Jegliche besonderen Installationsanweisungen sind auf der linken Seite erklärt.
Die Kabel- und Schlauch-Teilenummern auf diesen Seiten stellen die am meisten verwendeten Längen dar. Für
zusätzliche Längen siehe Abschnitt 9 oder kontaktieren Sie Hypertherm.
Positivleitung – Stromquelle an Arbeitstisch 2
WARNUNG
Vor Ausführung der Installation ist die Anlage durch Abschalten der Trennschalter stromlos zu
schalten!!
