WARTUNG
9/23/98
HySpeed HT2000
Betriebsanleitung
8-9

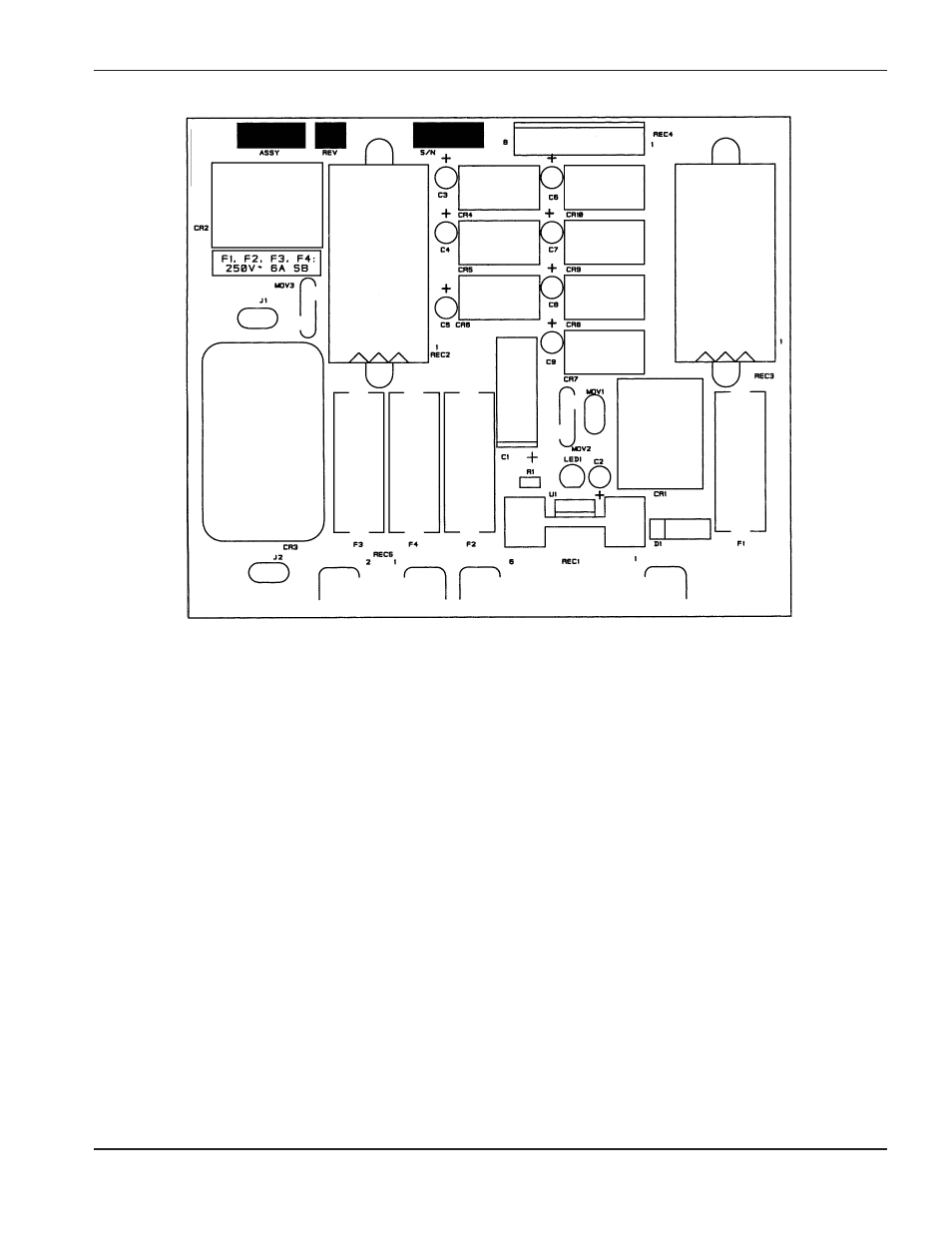

Abbildung 8-2
Stromverteilerkarte PCB1
6. Spannung an der Stromverteilerkarte PCB1 messen. Eine Detailzeichnung der PCB1 befindet sich in
Abb. 8-2. Sicherungen F1-F4 auf der Karte aufsuchen. Die Messungen zwischen jeder der Sicherungen und der
Gehäuseerdung sollten folgendes ergeben:
F1:
24 VAC
F2:
120 VAC
F3:
240 VAC
F4:
120 VAC
Sind sie spannungsfrei oder an einem oder mehreren der Punkte unrichtig, Netzversorgung abschalten und
Störung an den Sicherungen und zugehörigen Sockelstiften, Anschlüssen und Verdrahtungen von PCB2 zwischen
dem Stromverteilerkartenanschluß REC1 und dem Sekundär-Transformator T1 beseitigen. Die Lage von T1 ist aus
Abb. 9-4 ersichtlich.
Ebenso die Hauptstromsicherung CB1, die sich in Abb. 9-4 befindet, und die dazugehörigen Kabel und Anschlüsse
zwischen T1 und den Punkten L1 sowie L2 (einschließlich Verbindungskarte) prüfen.
Jegliche schadhaften Komponenten reparieren oder austauschen.
F2
F4
F3
F1
