STANDARD-KOMPONENTEN
20
HySpeed HT2000 Betriebsanleitung 9-43
19

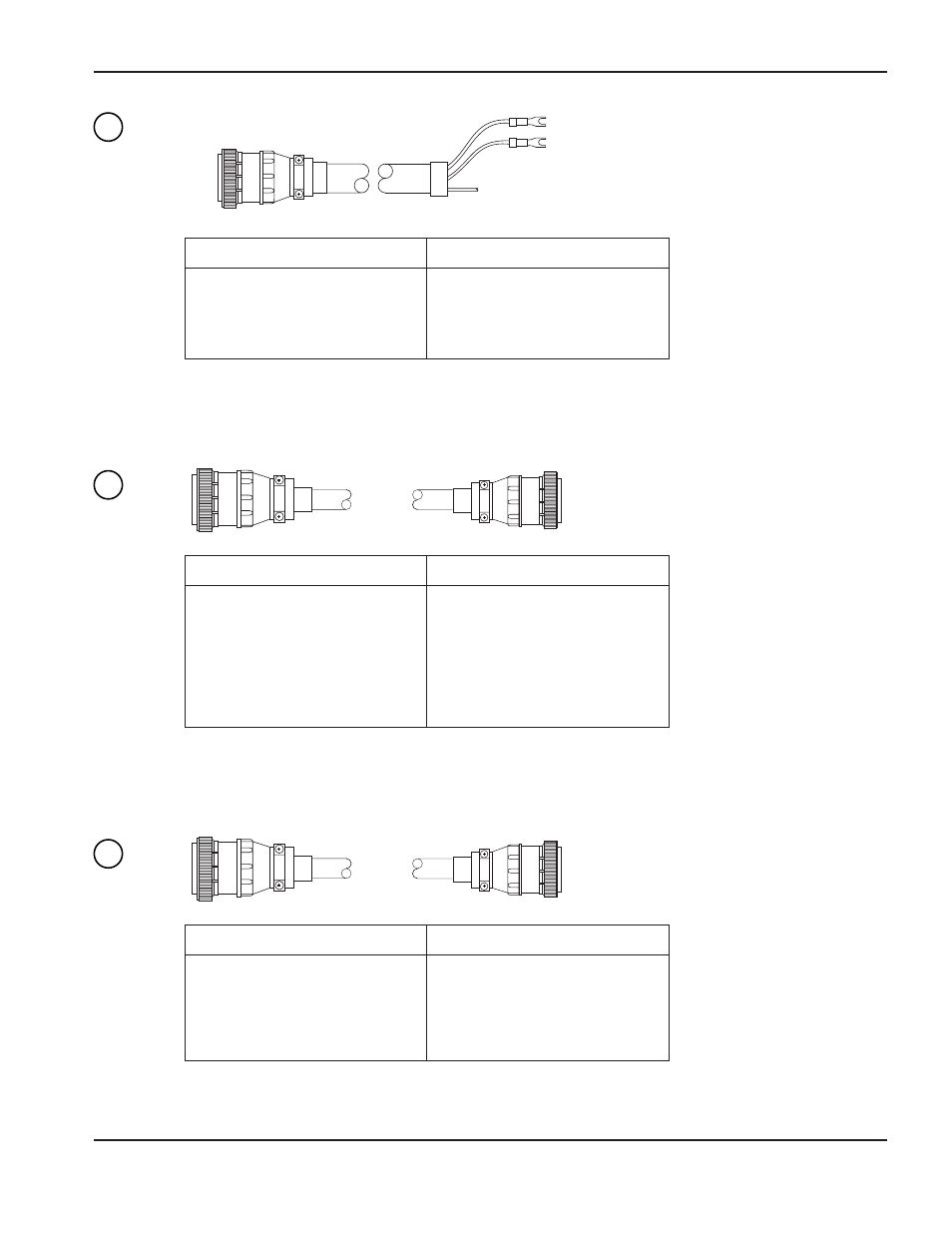

Abbildung 9-29 Maschinen-Interface-Kabel: von der Stromquelle zum Maschinen-Computer
Teile-Nr. Länge Teile-Nr. Länge
023902 6 ft (1.8 m)
023851 15 ft (4.6 m)
023852 25 ft (7.6 m)
023853 35 ft (10.7 m)
023854 50 ft (15.3 m)
023855 75 ft (22.9 m)
023856 100 ft (30.5 m)
023903 125 ft (38.1 m)
023857 150 ft (45.8 m)
023858 200 ft (61 m)
1X7
20
Abbildung 9-30 Kabel – Fernsteuerung für Spannung: von der Stromquelle zur digitalen
Fernsteuerung/programmierbaren Fernsteuerung
Teile-Nr. Länge Teile-Nr. Länge
023990 7 ft (2.1 m)
023911 15 ft (4.6 m)
023878 25 ft (7.6 m)
023879 50 ft (15.3 m)
123040 60 ft (18.3 m)
023880 75 ft (22.9 m)
123073 85 ft (25.9 m)
023881 100 ft (30.5 m)
123188 120 ft (36.6 m)
023882 125 ft (38.1 m)
023883 150 ft (45.8 m)
023884 200 ft (61 m)
023885 250 ft (76.3 m)
023886 275 ft (83.9 m)
023887 300 ft (91.5 m)
1X4 5X1
21
Abbildung 9-31 Kabel – Programmierbare Fernsteuerung: von der Stromquelle zur programmierbaren
Fernsteuerung für Spannung
Teile-Nr. Länge Teile-Nr. Länge
023834 15 ft (4.6 m)
023835 25 ft (7.6 m)
023836 50 ft (15.3 m)
023837 75 ft (22.9 m)
023838 100 ft (30.5 m)
023898 125 ft (38.1 m)
023839 150 ft (45.8 m)
023840 200 ft (61 m)
023899 250 ft (76.3 m)
023900 275 ft (83.9 m)
023901 300 ft (91.5 m)
1X5 5X2
