HySpeed HT2000
Betriebsanleitung
7-5
7/27/97
BEDIENUNG: ARGON-WASSERSTOFF-REGELVENTIL
Plasmagas-Brennerleitung - Argon-Wasserstoff-Verteiler zum Brenner (Abb. 7-5)
A. Sämtliche Plasma- und Sekundärgaszufuhr-Behälter ZUDREHEN.
B. Vorhandene Plasmagas-Brennerleitung von Punkt 1 entfernen.
C. Ein Ende der Argon-Wasserstoff-Plasmagas-Brennerleitung (Abb. 7-4) an den Plasmagas-Brennerleitungs-
Anschluß, der sich an der Vorderseite des Verteilers befindet, anbringen. (Abb. 7-5)
D. Das andere Ende der Plasmagas-Brennerleitung bei Punkt 1 am Brenner anbringen. (Abb. 7-5)
Brenner
Punkt 1
Plasmagas-
Brennerleitung
Plasmagas-Brennerleitungs-
Anschluß

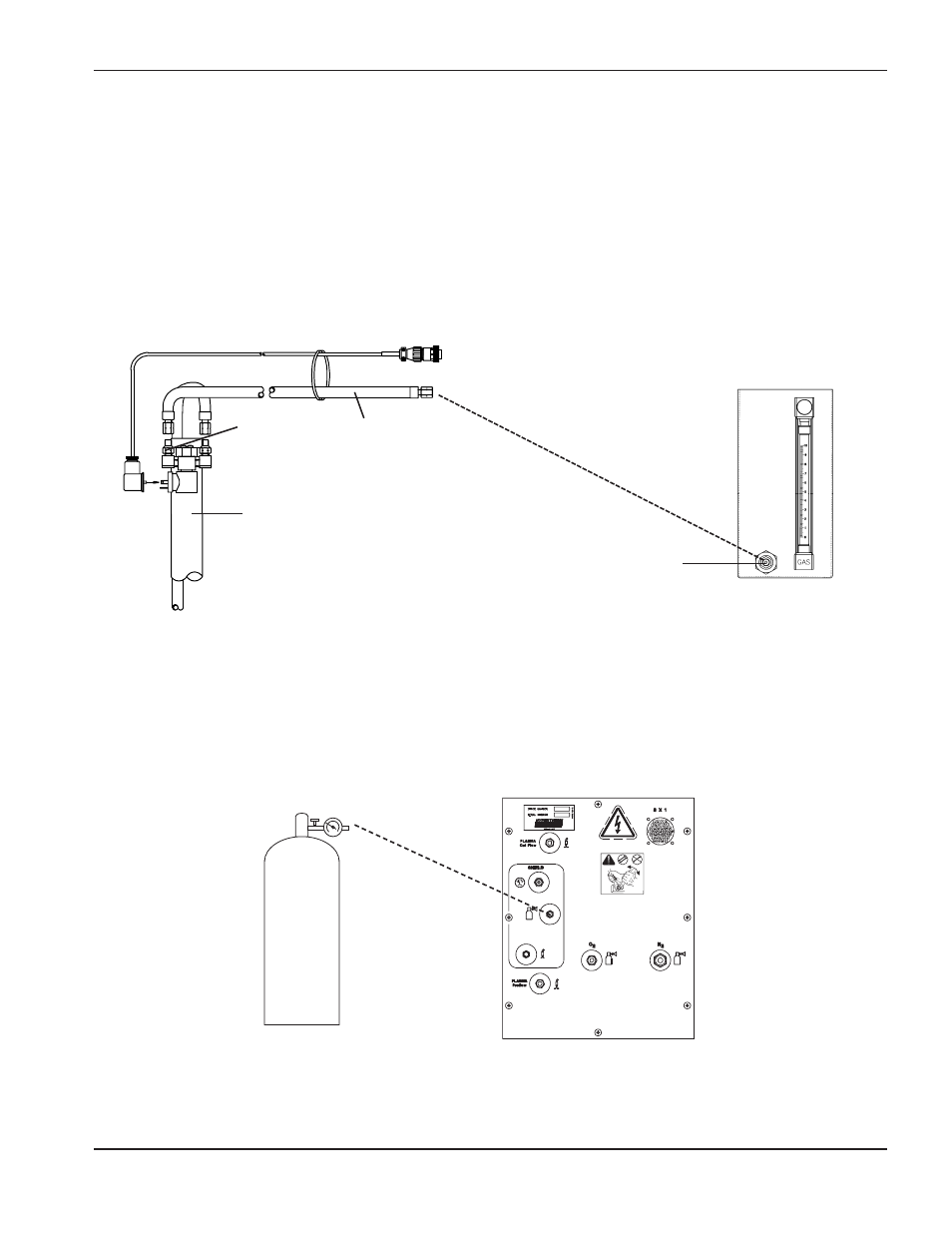

Abbildung 7-5
Anschlußpunkte zwischen Argon-Wasserstoff-Verteiler und Brenner
Abbildung 7-6
Stickstoffzufuhr zur Gaskonsole
Stickstoffzufuhr zur Gaskonsole (Abb. 7-6)
Stickstoffzufuhr am Sekundäranschluß an der Rückseite der Gaskonsole anschließen.(Abb. 7-5).
2WRENCHES
Ni
trogen
Stickstoff
