154 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung
4.6 3D-Liniengr
a
fik (FCL2-F
u
nktion)

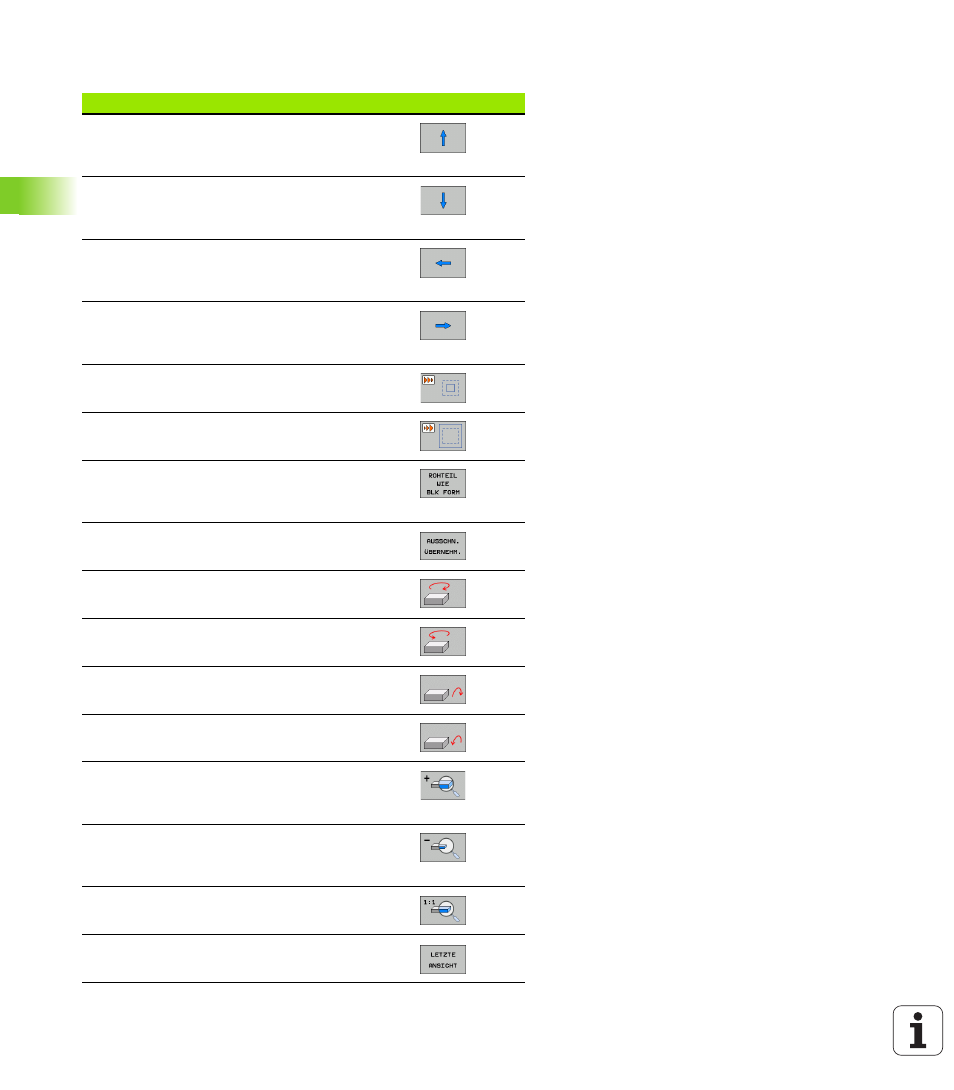

Funktionen der 3D-Liniengrafik
Funktion Softkey
Zoom-Rahmen einblenden und nach oben
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach unten
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach links
verschieben. Zum Verschieben Softkey gedrückt
halten
Zoom-Rahmen einblenden und nach rechts
verschieben. Zum Verschieben Softkey gedrückt
halten
Rahmen vergrößern – zum Vergrößern Softkey
gedrückt halten
Rahmen verkleinern – zum Verkleinern Softkey
gedrückt halten
Ausschnitts-Vergrößerung zurücksetzen, so dass
die TNC das Werkstück gemäß programmierter
BLK-Form anzeigt
Ausschnitt übernehmen
Werkstück im Uhrzeigersinn drehen
Werkstück im Gegen-Uhrzeigersinn drehen
Werkstück nach hinten kippen
Werkstück nach vorne kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchstaben Z an
Darstellung schrittweise verkleinern. Ist die
Darstellung verkleinert, zeigt die TNC in der
Fußzeile des Grafikfensters den Buchstaben Z an
Werkstück in Originalgröße anzeigen
Werkstück in der zuletzt aktiven Ansicht
anzeigen
