Bezugspunkt als Schnittpunkt zweier Elemente wählen
Modus zum Festlegen des Bezugspunktes wählen
Mit der linken Mouse-Taste das erste Element
(Gerade, Vollkreis oder Kreisbogen) anklicken: Die
TNC zeigt per Stern wählbare Bezugspunkte an, die
auf dem selektierten Element liegen
Mit der linken Mouse-Taste das zweite Element
(Gerade, Vollkreis oder Kreisbogen) anklicken: Die
TNC setzt das Bezugspunkt-Symbol auf den
Schnittpunkt
Elementinformationen

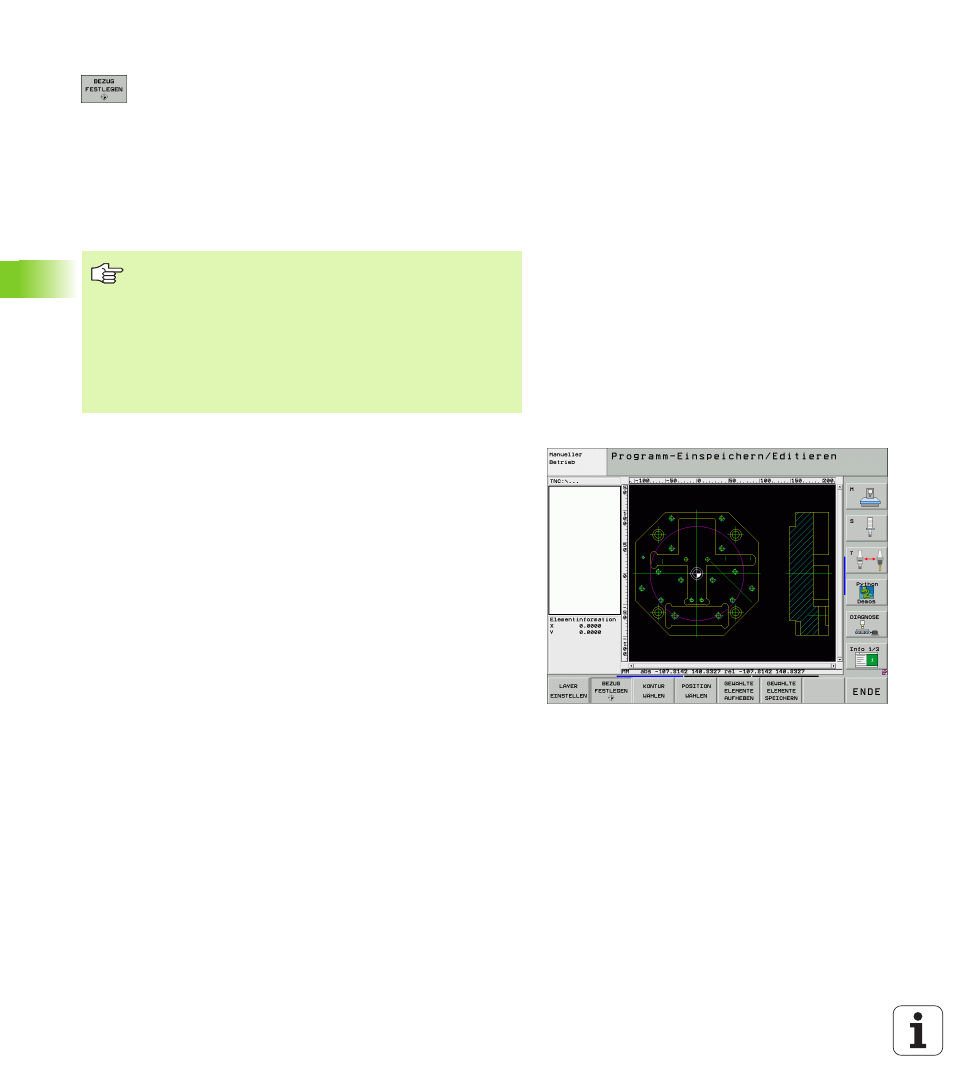

Die TNC zeigt im Bildschirm links unten an, wie weit der von Ihnen
gewählte Bezugspunkt vom Zeichnungsnullpunkt entfernt ist.
Die TNC berechnet den Schnittpunkt zweier Elemente
auch dann, wenn dieser in der Verlängerung eines
Elementes liegt.
Wenn die TNC mehrere Schnittpunkte berechnen kann,
dann wählt die Steuerung den Schnittpunkt, der dem
Mouseklick des zweiten Elementes am nächsten liegt.
Wenn die TNC keinen Schnittpunkt berechnen kann, dann
hebt sie ein bereits markiertes Element wieder auf.
