6 Programmieren: Konturen programmieren
6.8 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)
Wenn Sie noch weitere Konturen wählen wollen:
Softkey GEWÄHLTE ELEMENTE AUFHEBEN
drücken und nächste Kontur wie zuvor beschrieben
wählen

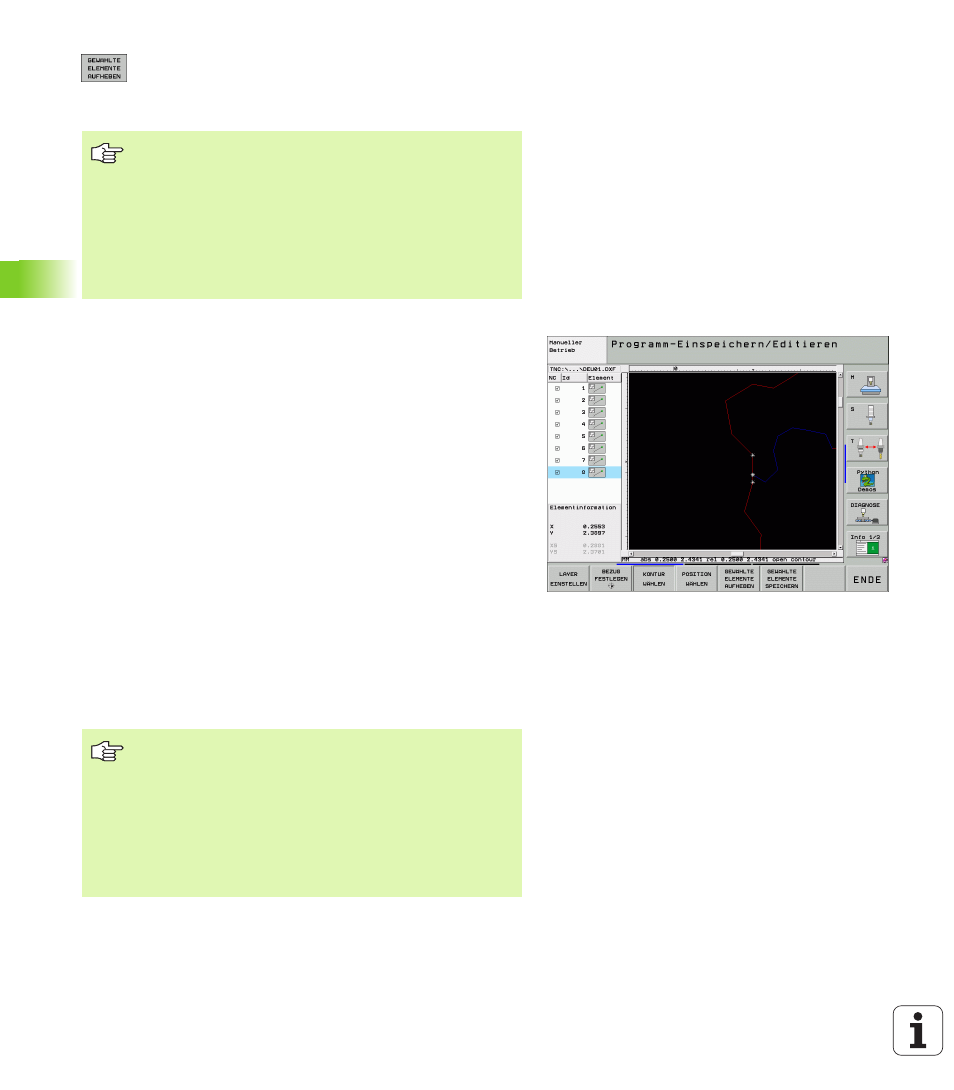

Konturelemente teilen, verlängern, verkürzen
Wenn zu selektierende Konturelemente in der Zeichnung stumpf
aneinderstoßen, müssen Sie das entsprechende Konturelement
zunächst teilen. Diese Funktion steht Ihnen automatisch zur
Verfügung, wenn Sie sich im Modus zum Selektieren einer Kontur
befinden.
Gehen Sie wie folgt vor:
Das stumpf anstoßende Konturelement ist ausgewählt, also blau
markiert
Zu teilendes Konturelement anklicken: Die TNC zeigt den
Schnittpunkt durch einen Stern mit Kreis an und die selektierbaren
Endpunkte durch einen einfachen Stern
Mit gedrückter Taste CTRL auf den Schnittpunkt klicken: Die TNC
teilt das Konturelement im Schnittpunkt und blendet die Punkte
wieder aus. Ggf. verlängert oder verkürzt die TNC das stumpf
anstoßende Konturelement bis an den Schnittpunkt beider
Elemente
Das geteilte Konturelement erneut anklicken: Die TNC blendet den
Schnitt- und die Endpunkte wieder ein
Gewünschten Endpunkt anklicken: Die TNC markiert das jetzt
geteilte Element blau
Nächstes Konturelement wählen
Die TNC gibt zwei Rohteil-Definitionen (BLK FORM) mit ins
Konturprogramm aus. Die erste Definition enthält die
Abmessungen der gesamten DXF-Datei, die zweite und
damit - zunächst wirksame Definition - umschließt die
selektierten Konturelemente, so dass eine optimierte
Rohteilgröße entsteht.
Die TNC speichert nur die Elemente, die tatsächlich auch
selektiert sind (blaue markierte Elemente), also mit einem
Häckchen im linken Fenster versehen sind.
Wenn das zu verlängernde/zu verkürzende
Konturelement eine Gerade ist, dann verlängert/verkürzt
die TNC das Konturelement linear. Wenn das zu
verlängernde/zu verkürzende Konturelement ein
Kreisbogen ist, dann verlängert/verkürzt die TNC den
Kreisbogen zirkular.
Um diese Funktionen nutzen zu können, müssen
mindestens zwei Konturelemente bereits selektiert sein,
damit die Richtung eindeutig bestimmt ist.
