442 8 Programmieren: Zyklen
8.7 Zyklen zum Herst
e
llen v
o
n Punkt
emust
er

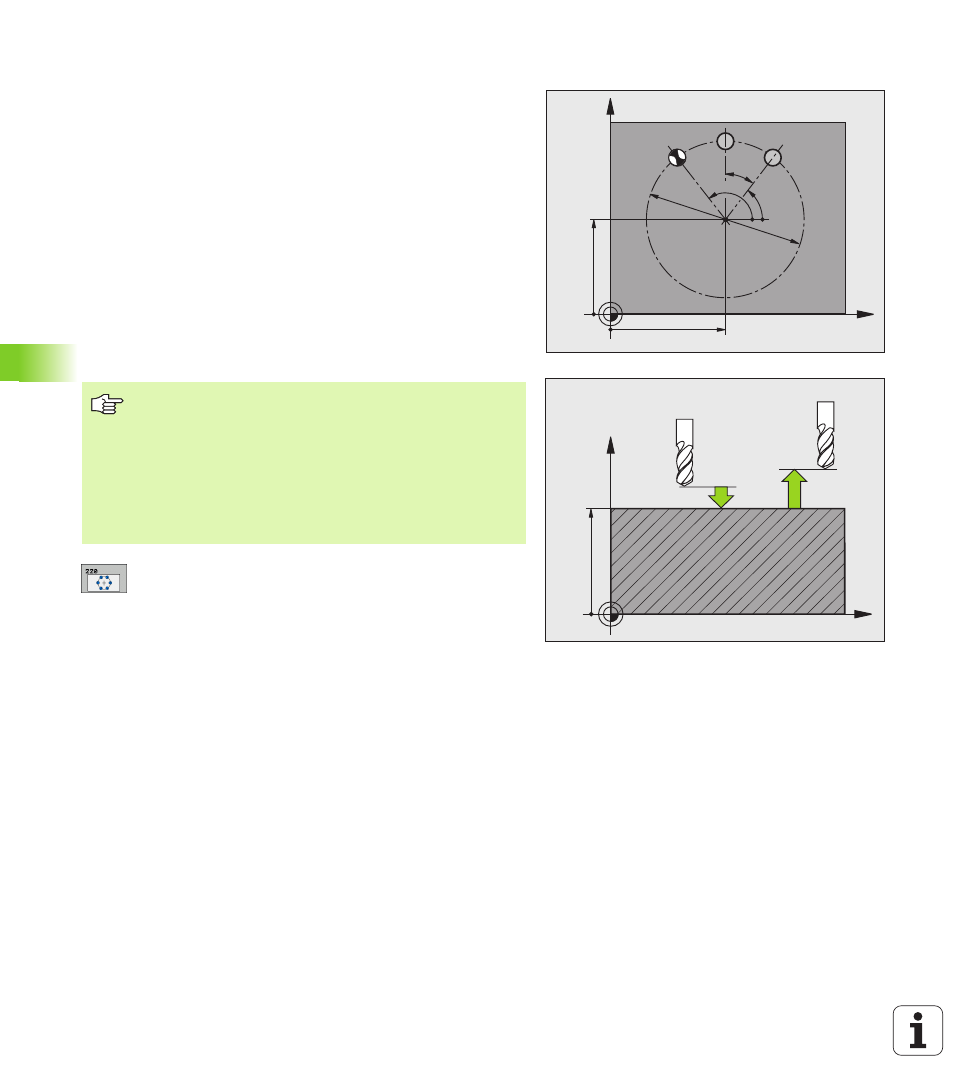

n PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
„ 2. Sicherheits-Abstand anfahren (Spindelachse)
„ Startpunkt in der Bearbeitungsebene anfahren
„ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer
Geraden-Bewegung oder mit einer Kreis-Bewegung auf den
Startpunkt der nächsten Bearbeitung; das Werkzeug steht dabei
auf Sicherheits-Abstand (oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
 Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
 Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
 Teilkreis-Durchmesser Q244: Durchmesser des
Teilkreises
 Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem
Startpunkt der ersten Bearbeitung auf dem Teilkreis
 Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem
Startpunkt der letzten Bearbeitung auf dem Teilkreis
(gilt nicht für Vollkreise); Endwinkel ungleich
Startwinkel eingeben; wenn Endwinkel größer als
Startwinkel eingegeben, dann Bearbeitung im Gegen-
Uhrzeigersinn, sonst Bearbeitung im Uhrzeigersinn
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus 220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209 und
251 bis 267 mit Zyklus 220 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche und der
2. Sicherheits-Abstand aus Zyklus 220.
