HEIDENHAIN iTNC 530 519
8.12 Zyklen zur K
o
or
dinat
en-Umr
ec
h
nung

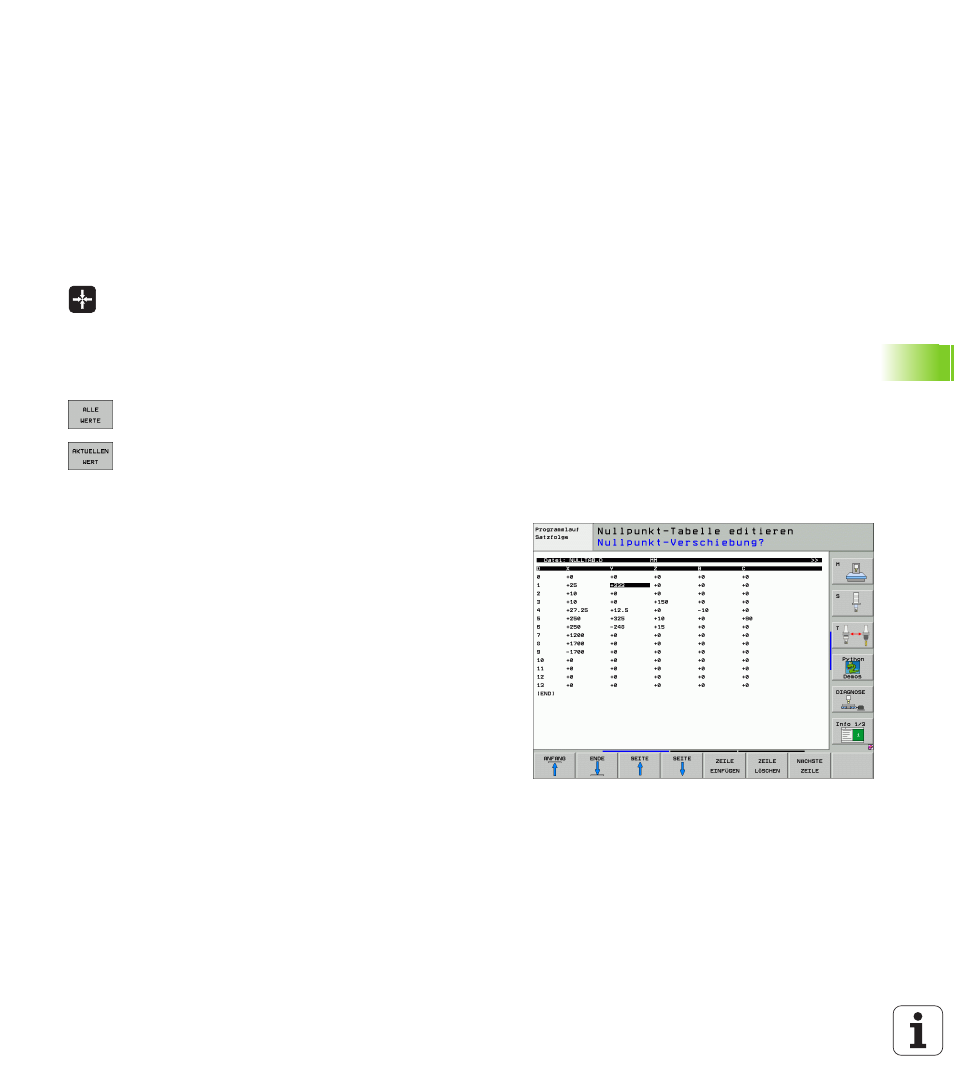

Nullpunkt-Tabelle in einer Programmlauf-Betriebsart editieren
In einer Programmlauf-Betriebsart können Sie die jeweils aktive
Nullpunkt-Tabelle wählen. Drücken Sie dazu den Softkey
NULLPUNKT-TABELLE. Ihnen stehen dann die selben
Editierfunktionen zur Verfügung wie in der Betriebsart Programm-
Einspeichern/Editieren
Istwerte in die Nullpunkt-Tabelle übernehmen
Über die Taste „Ist-Position übernehmen“ können Sie die aktuelle
Werkzeug-Position oder die zuletzt angetastete Positionen in die
Nullpunkt-Tabelle übernehmen:
 Eingabefeld auf die Zeile und in die Spalte positionieren, in die eine
Position übernommen werden soll
 Funktion Ist-Position übernehmen wählen: Die TNC
fragt in einem Überblendfenster ab, ob Sie die
aktuelle Werkzeug-Position oder zuletzt angetastete
Werte übernehmen wollen
 Gewünschte Funktion mit Pfeiltasten wählen und mit
Taste ENT bestätigen
 Werte in allen Achsen übernehmen: Softkey ALLE
WERTE drücken, oder
 Wert in der Achse übernehmen, auf der das
Eingabefeld steht: Softkey AKTUELLEN WERT
drücken
Nullpunkt-Tabelle konfigurieren
Auf der zweiten und dritten Softkeyleiste können Sie für jede
Nullpunkt-Tabelle die Achsen festlegen, für die Sie Nullpunkte
definieren wollen. Standardmäßig sind alle Achsen aktiv. Wenn Sie
eine Achse aussperren wollen, dann setzen Sie den entsprechenden
Achs-Softkey auf AUS. Die TNC löscht dann die zugehörige Spalte in
der Nullpunkt-Tabelle.
Wenn Sie zu einer aktiven Achse keinen Nullpunkt definieren wollen,
drücken Sie die Taste NO ENT. Die TNC trägt dann einen Bindestrich
in die entsprechende Spalte ein.
Nullpunkt-Tabelle verlassen
In der Datei-Verwaltung anderen Datei-Typ anzeigen lassen und
gewünschte Datei wählen.
Status-Anzeigen
In der zusätzlichen Status-Anzeige werden folgende Daten aus der
Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen
(Reiter TRANS)” auf Seite 61):
„ Name und Pfad der aktiven Nullpunkt-Tabelle
„ Aktive Nullpunkt-Nummer
„ Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer
