266 6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n Schraubenlinie programmieren
 Polarkoordinaten-Winkel : Gesamtwinkel
inkremental eingeben, den das Werkzeug auf der
Schraubenlinie fährt. Nach der Eingabe des Winkels
wählen Sie die Werkzeug-Achse mit einer
Achswahltaste.
 Koordinate für die Höhe der Schraubenlinie
inkremental eingeben
 Drehsinn DR
Schraubenlinie im Uhrzeigersinn: DR–
Schraubenlinie gegen den Uhrzeigersinn: DR+

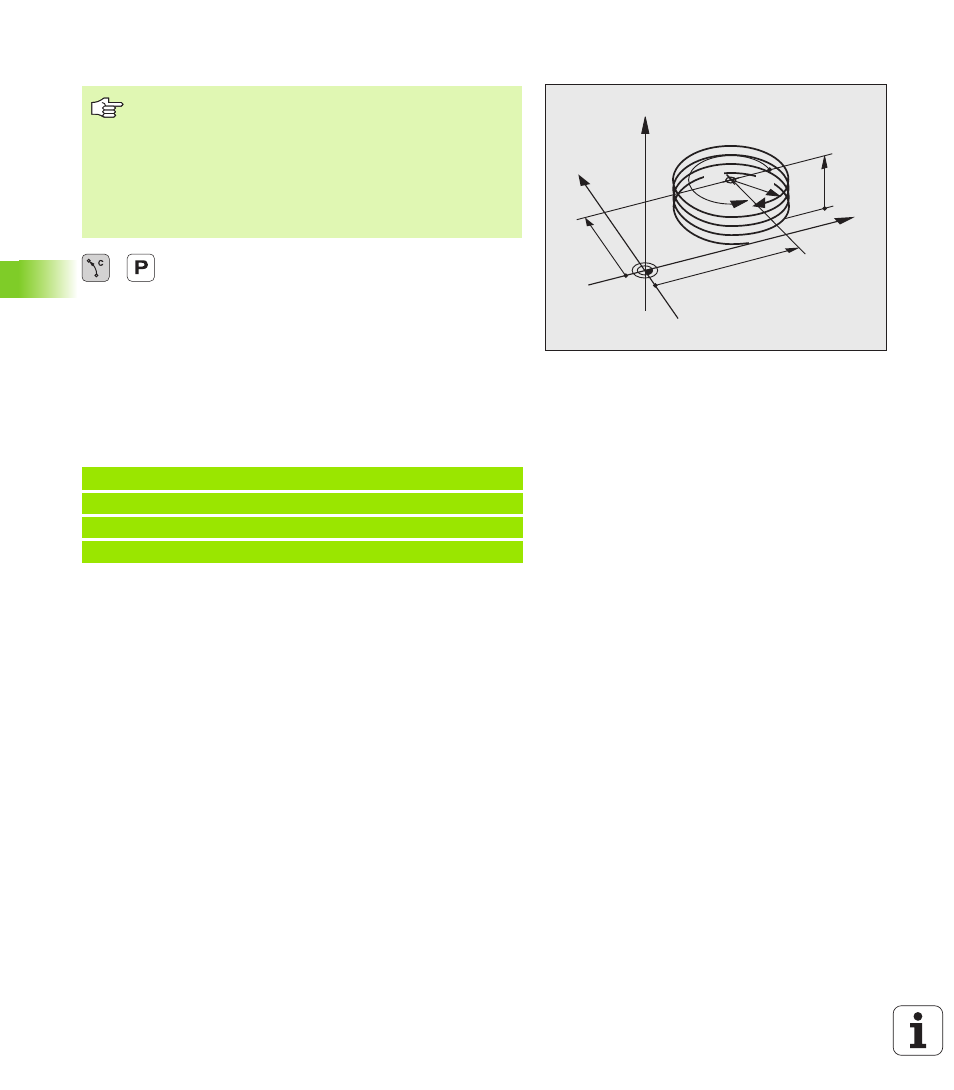

NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen
Y
X
Z
25
40
5
270°
R3
CC
Geben Sie Drehsinn DR und den inkrementalen
Gesamtwinkel IPA mit gleichem Vorzeichen ein, sonst
kann das Werkzeug in einer falschen Bahn fahren.
Für den Gesamtwinkel IPA ist einen Wert von –5400° bis
+5400° eingebbar. Wenn das Gewinde mehr als 15
Gänge hat, dann programmieren Sie die Schraubenlinie in
einer Programmteil-Wiederholung (siehe „Programmteil-
Wiederholungen”, Seite 586)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
