552 9 Programmieren: Sonderfunktionen
9.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
Eingabeparameter

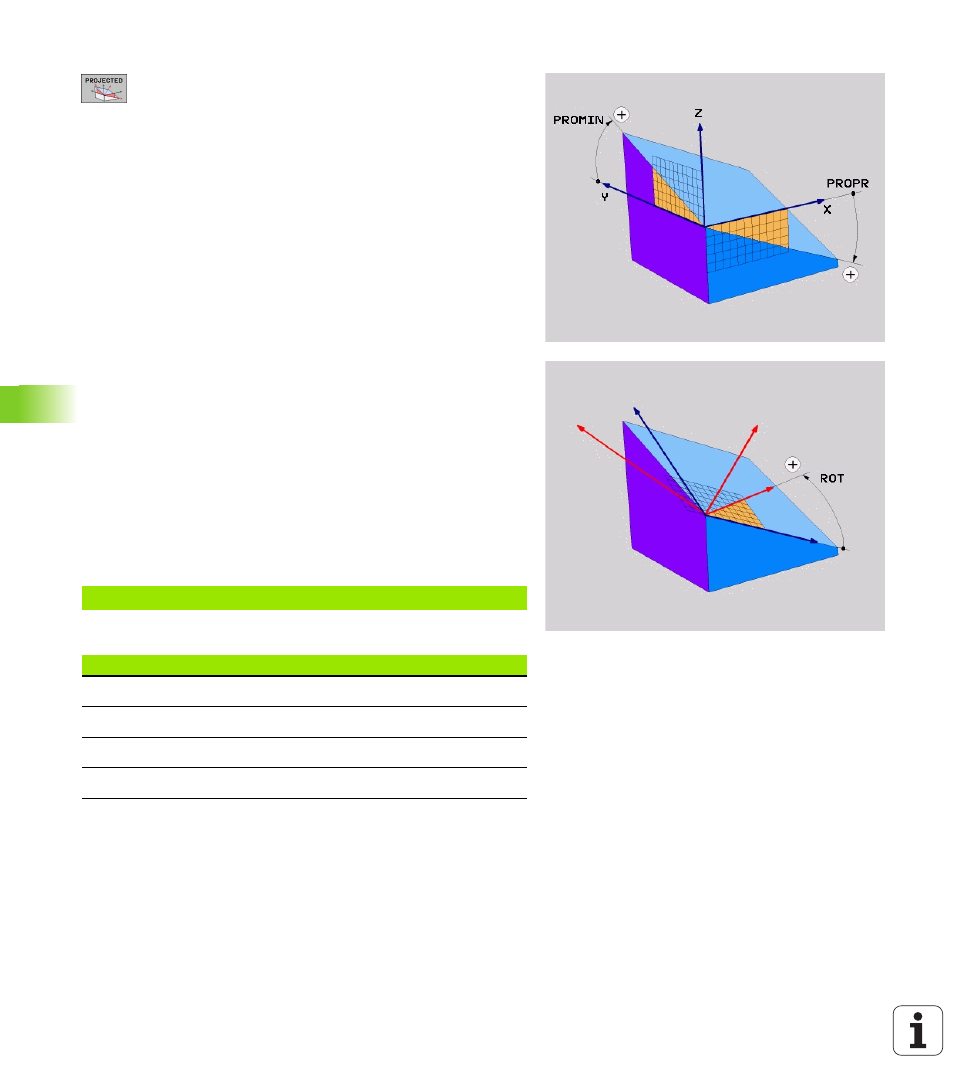

 Proj.-Winkel 1. Koordinatenebene? : Projizierter
Winkel der geschwenkten Bearbeitungsebene in die
1. Koordinatenebene des maschinenfesten
Koordinatensystems (Z/X bei Werkzeugachse Z,
siehe Bild rechts oben). Eingabebereich von
-89.9999° bis +89.9999°. 0°-Achse ist die Hauptachse
der aktiven Bearbeitungsebene (X bei
Werkzeugachse Z, positive Richtung siehe Bild rechts
oben)
 Proj.-Winkel 2. Koordinatenebene? : Projizierter
Winkel in die 2. Koordinatenebene des
maschinenfesten Koordinatensystems (Y/Z bei
Werkzeugachse Z, siehe Bild rechts oben).
Eingabebereich von -89.9999° bis +89.9999°. 0°-
Achse ist die Nebenachse der aktiven
Bearbeitungsebene (Y bei Werkzeugachse Z)
 ROT-Winkel der geschw. Ebene? : Drehung des
geschwenkten Koordinatensystems um die
geschwenkte Werkzeug-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10 DREHUNG).
Mit dem Rotations-Winkel können Sie auf einfache
Weise die Richtung der Hauptachse der
Bearbeitungsebene (X bei Werkzeug-Achse Z, Z bei
Werkzeug-Achse Y, siehe Bild rechts Mitte)
bestimmen. Eingabebereich von 0° bis +360°
 Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 562)
NC-Satz
Verwendete Abkürzungen
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abkürzung Bedeutung
PROJECTED Engl. projected = projiziert
PROPR principle plane: Hauptebene
PROMIN minor plane: Nebenebene
PROROT Engl. rotation: Rotation
