9.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
Auswahl der Transformationsart (Eingabe optional)
Für Maschinen die einen C-Rundtisch haben, steht eine Funktion zur
Verfügung, mit der Sie die Art der Transformation festlegen können:

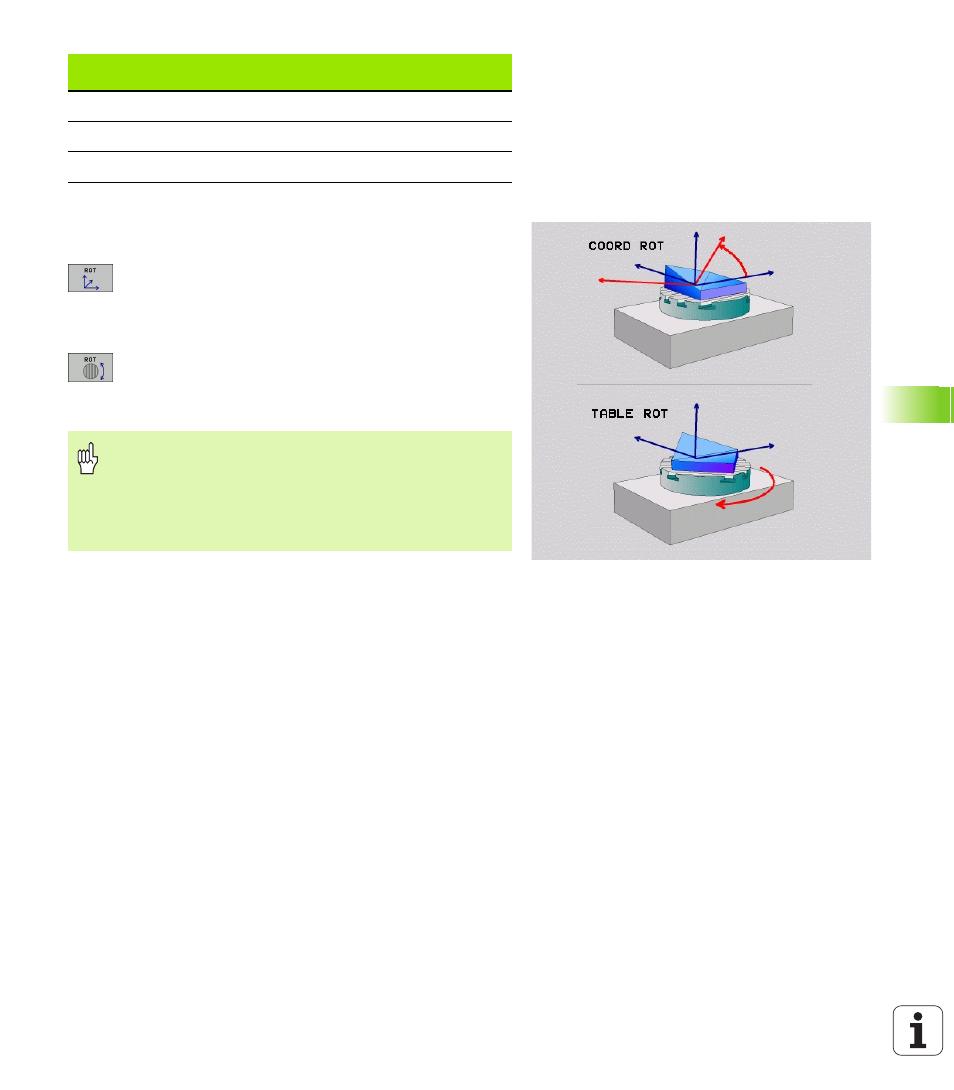

COORD ROT
legt fest, dass die PLANE-Funktion nur das
Koordinatensystem auf den definierten
Schwenkwinkel drehen soll. Der Rundtisch wird nicht
bewegt, die Kompensation der Drehung erfolgt
rechnerisch
TABLE ROT
legt fest, dass die PLANE-Funktion den
Rundtisch auf den definierten Schwenkwinkel
positionieren soll. Die Kompensation erfolgt durch
eine Werkstück-Drehung
–90 < A < +10
A+0, C+0
nicht progr.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Fehlermeldung
Keine
A+0, C–135
+
A+45, C+90
Endschalter
Startposition
SEQ
Ergebnis
Achsstellung
Bei Verwendung der Funktion PLANE AXIS haben die
Funktionen COORD ROT und TABLE ROT keine Funktion.
Wenn Sie die Funktion TABLE ROT in Verbindung mit einer
Grunddrehung und Schwenkwinkel 0 verwenden, dann
schwenkt die TNC den Tisch auf den in der Grunddrehung
definierten Winkel.
