520 8 Programmieren: Zyklen
8.12 Zyklen zur K
o
or
dinat
en-Umr
ec
h
nung

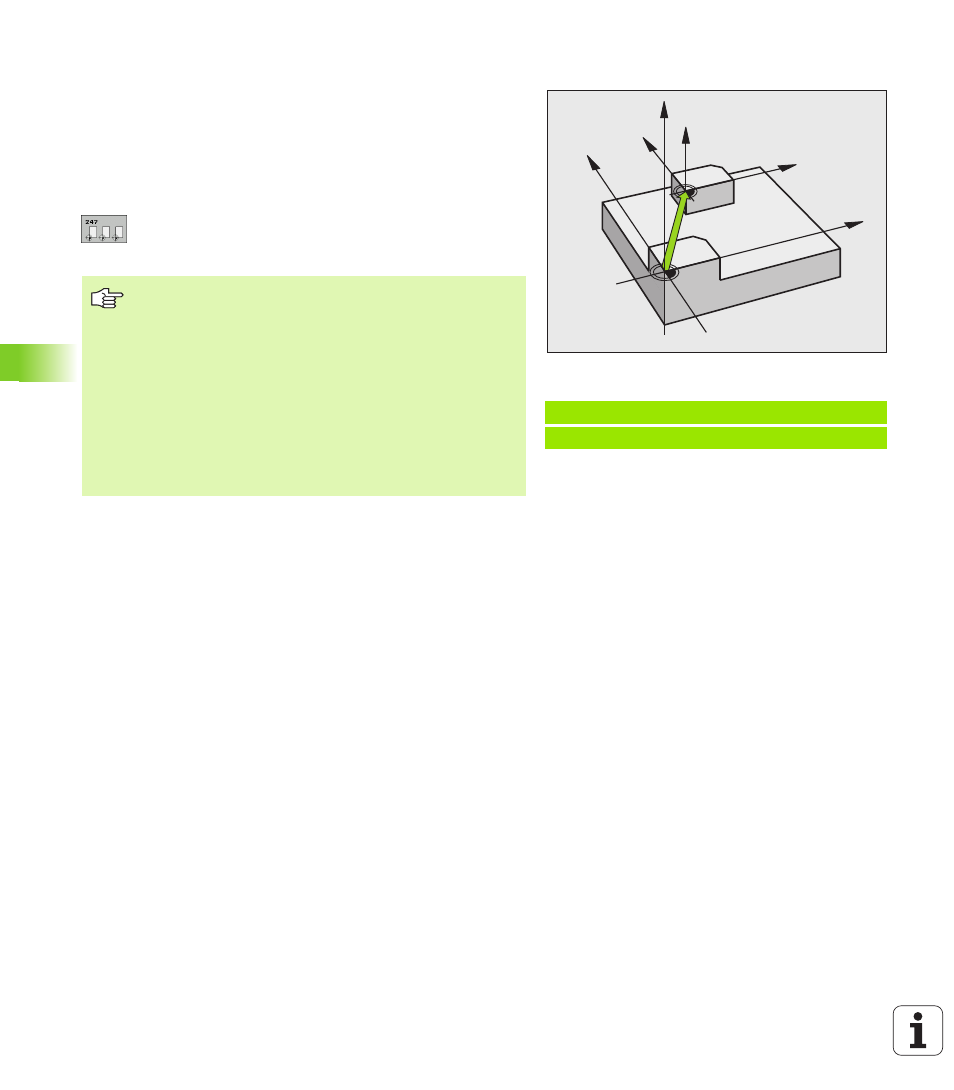

BEZUGSPUNKT SETZEN (Zyklus 247)
Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in der
Preset-Tabelle definierten Preset als neuen Bezugspunkt aktivieren.
Wirkung
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Preset.
 Nummer für Bezugspunkt? : Nummer des
Bezugspunktes aus der Preset-Tabelle angeben, der
aktiviert werden soll
Status-Anzeige
In der Status-Anzeige zeigt die TNC die aktive Preset-Nummer hinter
dem Bezugspunkt-Symbol an.
Beispiel: NC-Sätze
13 CYCL DEF 247 BEZUGSPUNKT SETZEN
Q339=4 ;BEZUGSPUNKT-NUMMER
Z
Z
X
X
Y
Y
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC eine aktive Nullpunkt-Verschiebung
zurück.
Die TNC setzt den Preset nur in den Achsen, die in der
Preset-Tabelle mit Werten definiert sind. Der Bezugspunkt
von Achsen, die mit – gekennzeichnet sind bleibt
unverändert.
Wenn Sie den Preset Nummer 0 (Zeile 0) aktivieren, dann
aktivieren Sie den Bezugspunkt, den Sie zuletzt in einer
manuellen Betriebsart gesetzt haben.
In der Betriebsart PGM-Test ist Zyklus 247 nicht wirksam.
