516 8 Programmieren: Zyklen
8.12 Zyklen zur K
o
or
dinat
en-Umr
ec
h
nung

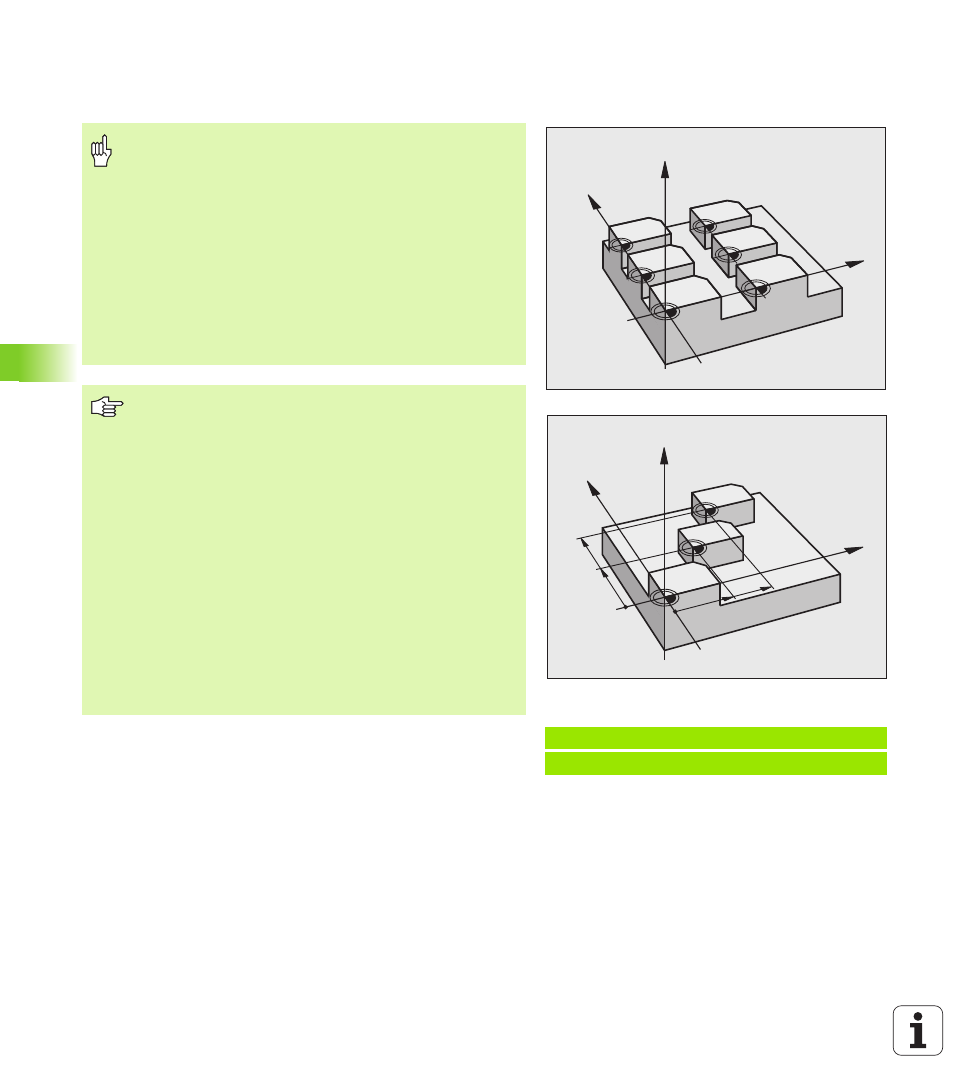

NULLPUNKT-Verschiebung mit Nullpunkt-
Tabellen (Zyklus 7)
Beispiel: NC-Sätze
77 CYCL DEF 7.0 NULLPUNKT
78 CYCL DEF 7.1 #5
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Nullpunkte aus der Nullpunkt-Tabelle beziehen sich
immer und ausschließlich auf den aktuellen
Bezugspunkt (Preset).
Der Maschinen-Parameter 7475, mit dem früher
festgelegt wurde, ob sich Nullpunkte auf den Maschinen-
Nullpunkt oder den Werkstück-Nullpunkt beziehen, hat nur
noch eine Sicherheits-Funktion. Ist MP7475 = 1 gesetzt
gibt die TNC eine Fehlermeldung aus, wenn eine
Nullpunkt-Verschiebung aus einer Nullpunkt-Tabelle
aufgerufen wird.
Nullpunkt-Tabellen aus der TNC 4xx, deren Koordinaten
sich auf den Maschinen-Nullpunkt bezogen (MP7475 = 1),
dürfen in der iTNC 530 nicht verwendet werden.
Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-
Tabellen einsetzen, dann verwenden Sie die Funktion SEL
TABLE
, um die gewünschte Nullpunkt-Tabelle vom NC-
Programm aus zu aktivieren.
Wenn Sie ohne SEL TABLE arbeiten, dann müssen Sie die
gewünschte Nullpunkt-Tabelle vor dem Programm-Test
oder dem Programm-Lauf aktivieren (gilt auch für die
Programmier-Grafik):
„ Gewünschte Tabelle für Programm-Test in der
Betriebsart Programm-Test über die Datei-Verwaltung
wählen: Tabelle erhält den Status S
„ Gewünschte Tabelle für den Programmlauf in einer
Programmlauf-Betriebsart über die Datei-Verwaltung
wählen: Tabelle erhält den Status M
Die Koordinaten-Werte aus Nullpunkt-Tabellen sind
ausschließlich absolut wirksam.
Neue Zeilen können Sie nur am Tabellen-Ende einfügen.
