HEIDENHAIN iTNC 530 547
9.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)

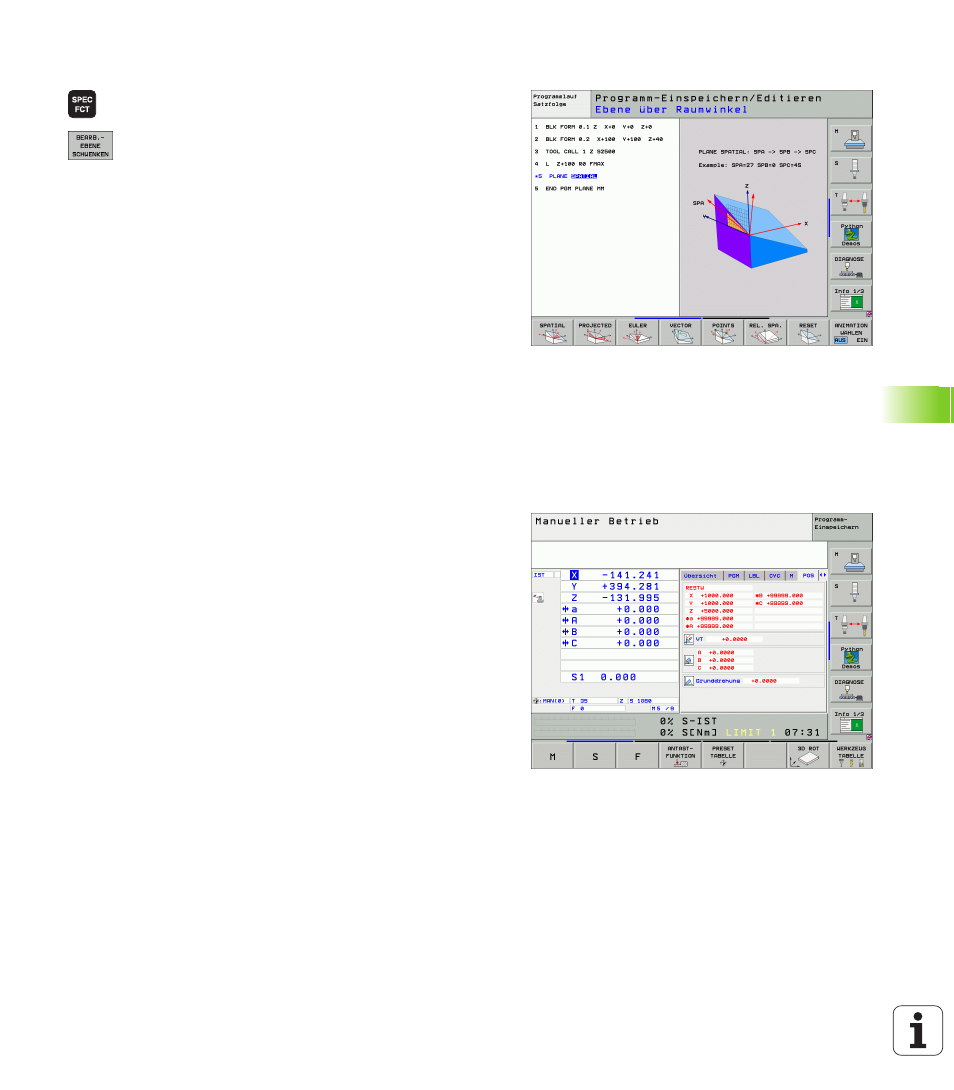

PLANE-Funktion definieren
 Softkey-Leiste mit Sonderfunktionen einblenden
 PLANE -Funktion wählen: Softkey BEARB.-EBENE
SCHWENKEN drücken: Die TNC zeigt in der Softkey-
Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen bei aktiver Animation
 Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf
EIN stellen
 Animation für die verschiedenen Definitionsmöglichkeiten starten:
Einen der zur Verfügung stehenden Softkeys drücken, die TNC
hinterlegt den gedrückten Softkey andersfarbig und startet die
zugehörige Animation
 Um die momentan aktive Funktion zu übernehmen: Taste ENT
drükken oder Softkey der aktiven Funktion erneut drücken: Die TNC
führt den Dialog fort und fragt die erforderlichen Parameter ab
Funktion wählen bei inaktiver Animation
 Gewünschte Funktion per Softkey direkt wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in der
zusätzlichen Status-Anzeige den berechneten Raumwinkel an (siehe
Bild). Grundsätzlich rechnet die TNC – unabhängig von der
verwendeten PLANE-Funktion – intern immer zurück auf Raumwinkel.
