600 11 Programmieren: Q-Parameter
1
1
.1 Pr
inzip und F
unktionsübersic
ht
11.1 Prinzip und
Funktionsübersicht
Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von
Zahlenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
„ Koordinatenwerte
„ Vorschübe
„ Drehzahlen
„ Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die
Ausführung von Bearbeitungsschritten von logischen Bedingungen
abhängig machen. In Verbindung mit der FK-Programmierung, können
Sie auch Konturen die nicht NC-gerecht bemaßt sind mit Q-
Parametern kombinieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer
zwischen 0 und 1999 gekennzeichnet. Die Q-Parameter sind in
verschiedene Bereiche unterteilt:

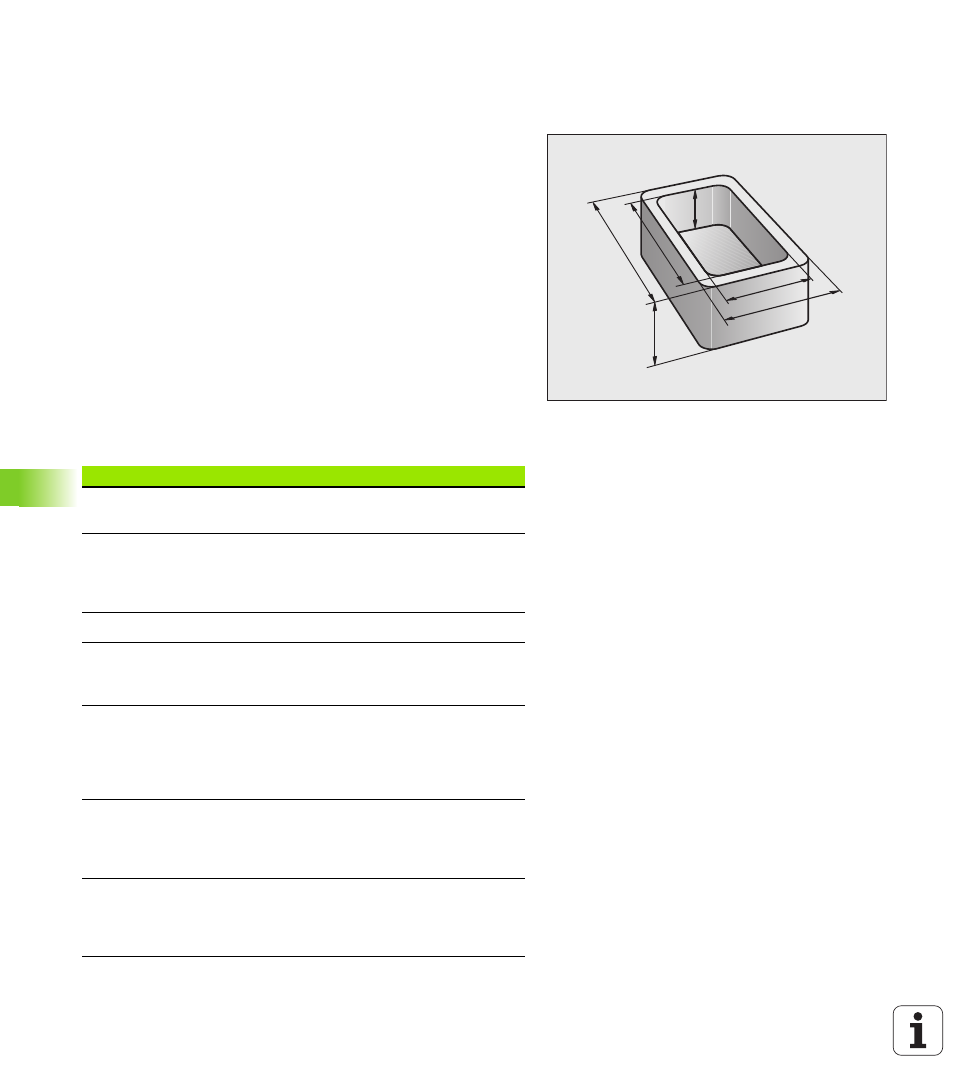

Q4
Q2
Q3 Q1
Q5
Q6
Bedeutung Bereich
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme wirksam Q1600 bis
Q1999
Frei verwendbare Parameter, sofern keine
Überschneidungen mit SL-Zyklen auftreten
können, global für alle im TNC-Speicher
befindlichen Programme wirksam Q0 bis Q99
Parameter für Sonderfunktionen der TNC Q100 bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher
befindlichen Programme wirksam Q200 bis
Q1199
Parameter, die bevorzugt für Hersteller-Zyklen
verwendet werden, global für alle im TNC-
Speicher befindlichen Programme wirksam. Ggf.
Abstimmung mit Maschinenhersteller oder
Drittanbieter erforderlich Q1200 bis
Q1399
Parameter, die bevorzugt für Call-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam Q1400 bis
Q1499
Parameter, die bevorzugt für Def-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam Q1500 bis
Q1599
