232 5 Programmieren: Werkzeuge
5.5 Arbeit
en mit Sc
hnit
tdat
e
n-T
a
bellen
Tabellen-Struktur verändern
Schnittdaten-Tabellen sind für die TNC sogenannte „frei definierbare
Tabellen“. Das Format frei definierbarer Tabellen können Sie mit dem
Struktur-Editor ändern. Desweiteren können Sie zwischen einer
Tabellen-Ansicht (Standard-Einstellung) und einer Formular-Ansicht
wechseln.
Struktur-Editor aufrufen
 Drücken Sie den Softkey FORMAT EDITIEREN (2. Softkey-Ebene).

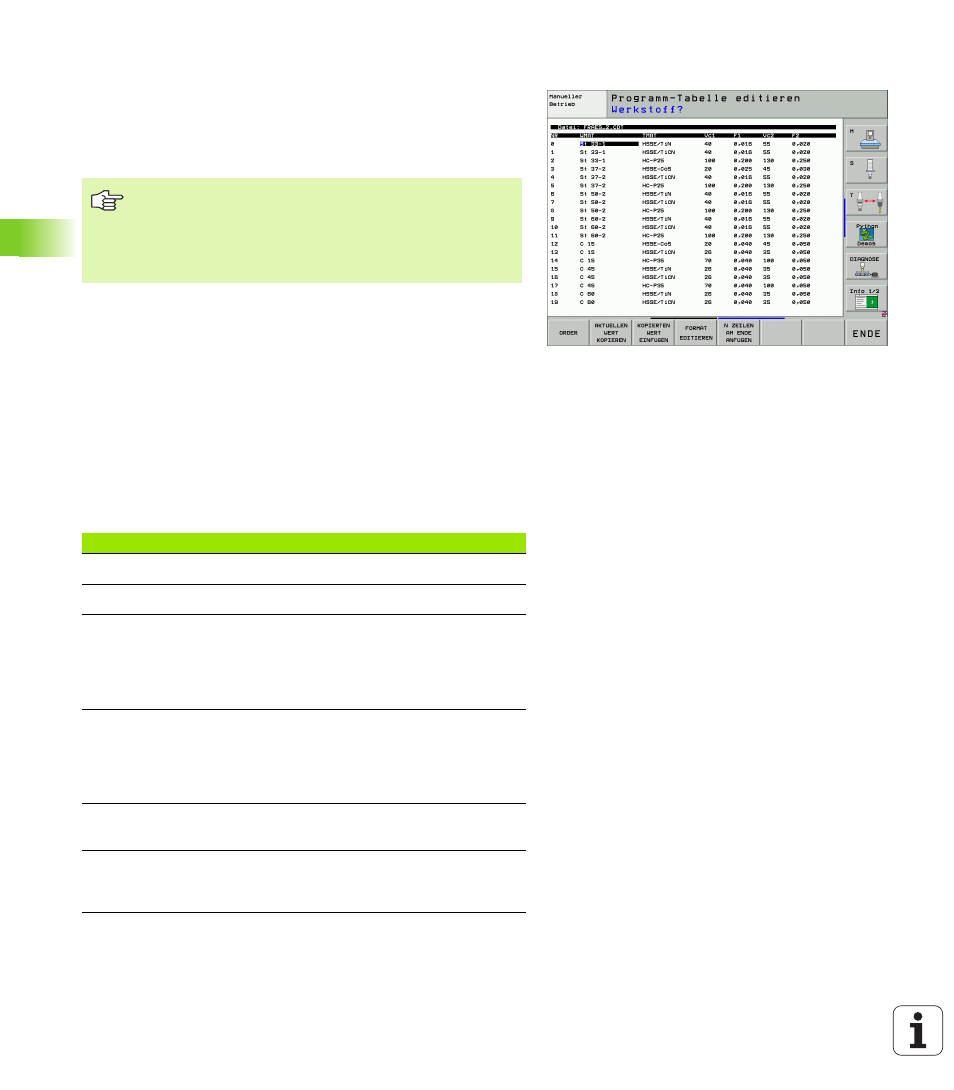

Die TNC öffnet das Editor-Fenster (siehe Bild), in dem die
Tabellenstruktur „um 90° gedreht“ dargestellt ist. Eine Zeile im
Editor-Fenster definiert eine Spalte in der zugehörigen Tabelle.
Entnehmen Sie die Bedeutung des Strukturbefehls
(Kopfzeileneintrag) aus nebenstehender Tabelle.
Struktur-Editor beenden
 Drücken Sie die Taste END. Die TNC wandelt Daten, die bereits in
der Tabelle gespeichert waren, ins neue Format um. Elemente, die
die TNC nicht in die neue Struktur wandeln konnte, sind mit #
gekennzeichnet (z.B. wenn Sie die Spaltenbreite verkleinert haben).
Die TNC kann maximal 200 Zeichen pro Zeile und maximal
30 Spalten verarbeiten.
Wenn Sie in eine bestehende Tabelle nachträglich eine
Spalte einfügen, dann verschiebt die TNC bereits
eingetragene Werte nicht automatisch.
Strukturbefehl Bedeutung
NR Spaltennummer
NAME Spaltenüberschrift
TYP N: Numerische Eingabe
C: Alphanumerische Eingabe
L: Eingabewert Long
X: Fest definiertes Format für Datum und
Uhrzeit: hh:mm:ss dd.mm.yyyy
WIDTH Breite der Spalte. Bei Typ N einschließlich
Vorzeichen, Komma und Nachkommastellen.
Bei Typ X können Sie über die Spaltenbreite
entscheiden, ob die TNC das komplette Datum
oder nur die Uhrzeit speichern soll
DEC Anzahl der Nachkommastellen (max. 4, nur bei
Typ N wirksam)
ENGLISH
bis
HUNGARIA Sprachabhängige Dialoge bis (max. 32 Zeichen)
