352 8 Programmieren: Zyklen
8.3 Must
er
-Definition P
A
T
TERN DEF

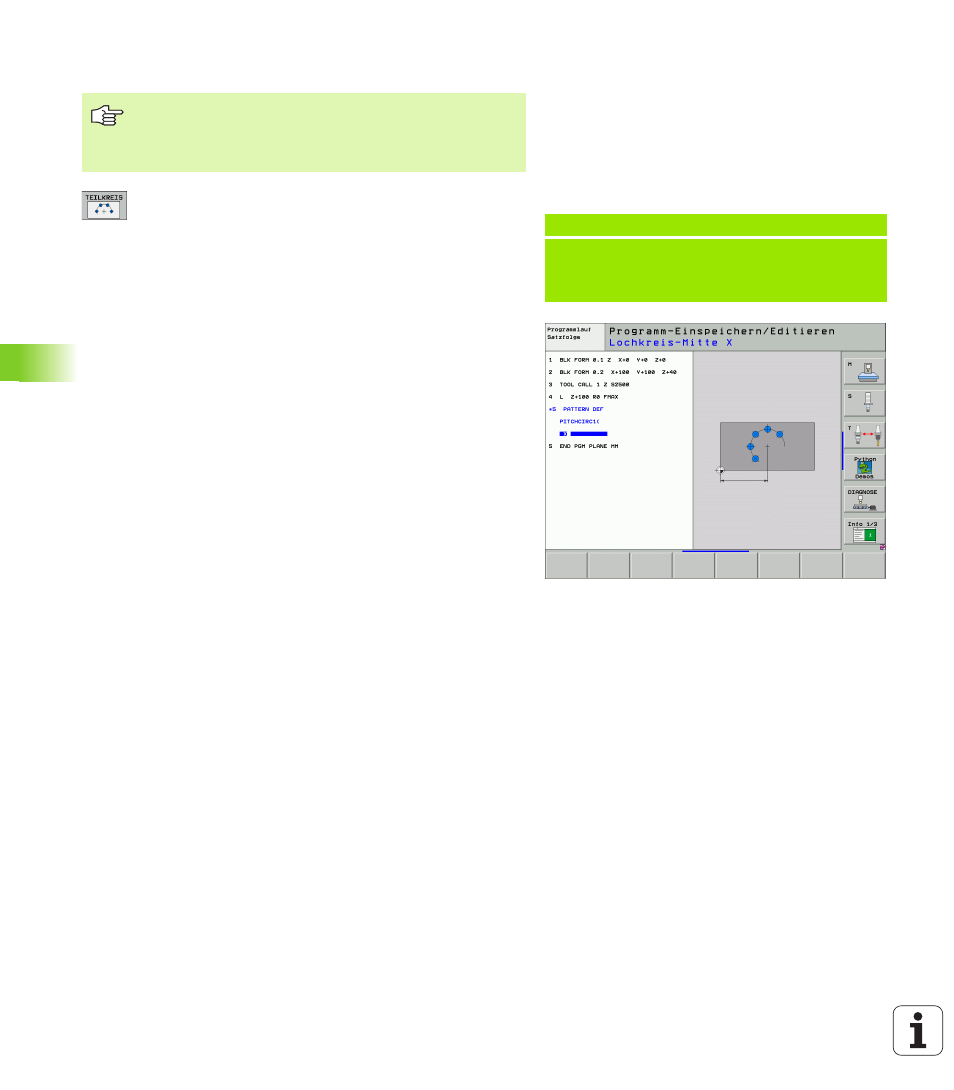

Teilkreis definieren
 Lochkreis-Mitte X (absolut): Koordinate des Kreis-
Mittelpunktes in der X-Achse
 Lochkreis-Mitte Y (absolut): Koordinate des Kreis-
Mittelpunktes in der Y-Achse
 Lochkreis-Durchmesser : Durchmesser des
Lochkreises
 Startwinkel : Polarwinkel der ersten
Bearbeitungsposition. Bezugsachse: Hauptachse der
aktiven Bearbeitungsebene (z.B. X bei Werkzeug-
Achse Z). Wert positiv oder negativ eingebbar
 Winkelschritt/Endwinkel : Inkrementaler Polarwinkel
zwischen zwei Bearbeitungspositionen. Wert positiv
oder negativ eingebbar. Alternativ Endwinkel
eingebbar (per Softkey umschalten)
 Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
 Koordinate Werkstück-Oberfläche (absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
