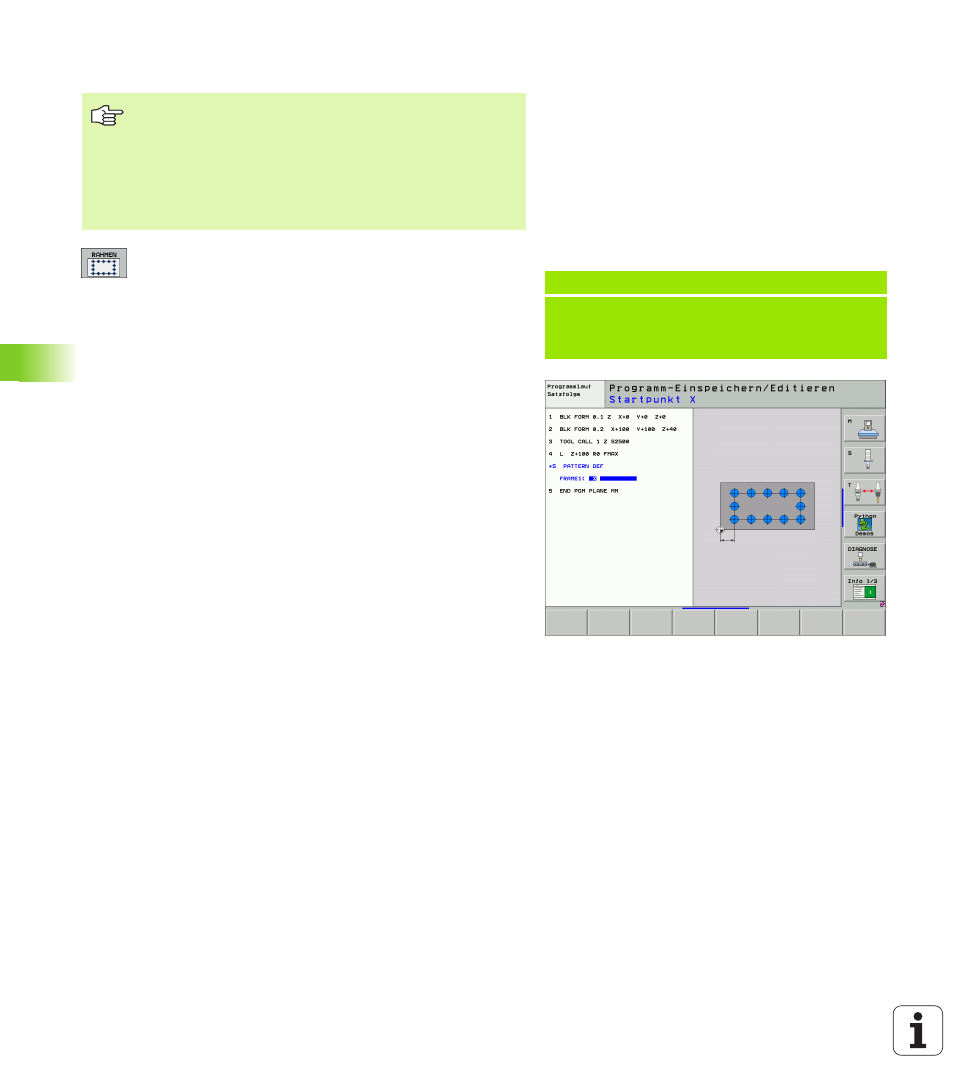

Einzelnen Rahmen definieren

Startpunkt X

(absolut): Koordinate des Rahmen-

Startpunktes in der X-Achse

Startpunkt Y

(absolut): Koordinate des Rahmen-

Startpunktes in der Y-Achse

Abstand Bearbeitungspositionen X

(inkremental):

Abstand zwischen den Bearbeitungspositionen in X-
Richtung. Wert positiv oder negativ eingebbar

Abstand Bearbeitungspositionen Y

(inkremental):

Abstand zwischen den Bearbeitungspositionen in Y-
Richtung. Wert positiv oder negativ eingebbar

Anzahl Spalten

: Gesamt-Spaltenanzahl des Musters

Anzahl Zeilen

: Gesamt-Zeilenanzahl des Musters

Drehlage des gesamten Musters

(absolut):

Drehwinkel, um den das gesamte Muster um den
eingegebenen Startpunkt gedreht wird.
Bezugsachse: Hauptachse der aktiven
Bearbeitungsebene (z.B. X bei Werkzeug-Achse Z).
Wert positiv oder negativ eingebbar

Drehlage Hauptachse

: Drehwinkel, um den

ausschließlich die Hauptachse der
Bearbeitungsebene bezogen auf den eingegebenen
Startpunkt verzerrt wird. Wert positiv oder negativ
eingebbar.

Drehlage Nebenachse

: Drehwinkel, um den

ausschließlich die Nebenachse der
Bearbeitungsebene bezogen auf den eingegebenen
Startpunkt verzerrt wird. Wert positiv oder negativ
eingebbar.

Koordinate Werkstück-Oberfläche

(absolut): Z-

Koordinate eingeben, an der die Bearbeitung starten
soll

Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.

Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse

wirken additiv auf eine zuvor durchgeführte

Drehlage des gesamten Musters

.

Beispiel: NC-Sätze

10 L Z+100 R0 FMAX

11 PATTERN DEF

FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
